9 Installation GNSS Antennen

Für unseren kombinierten GPS/GLONASS/Galileo/BeiDou Satellitenempfänger stehen zwei Antennen zur Ver-
fügung, die für unterschiedliche Aufgaben bzw. Einsatzbereiche konzipiert sind.
Zum Standardzubehör gehört die aktive Multi GNSS L1-Antenne, welche die Signale der GPS-, GLONASS-,
Galileo- und Beidou-Satellitensysteme empfangen kann. Diese eignet sich hervorragend für stationäre Anlagen,
arbeitet mit einer vom Empfänger gelieferten 5V-DC-Versorgungsspannung und verfügt über einen integrierten
Überspannungsschutz.
Für mobile Anwendungen, z.B. Kraftfahrzeuge, Schiffe, Bahn und Flugzeuge empfehlen wir den Einsatz der
RV-76G, einer aktiven GNSS Antenne, die geeignet ist für die direkte Montage in ein Gehäuse (Karrosserie,
Bordwände usw.).

9.1 Auswahl des Antennenstandortes

Grundsätzlich gibt es zwei Möglichkeiten die Multi-GNSS Antenne mit den im Lieferumfang enthaltenen Zube-
hör zu installieren:
1. Mastmontage
2. Wandmontage
Um ausreichend Satelliten zu empfangen, wählen Sie einen Standort, der eine unverbaute Sicht in alle Him-
melsrichtungen ermöglicht (Abb. 1), da es ansonsten zu Problemen bei der Synchronisation Ihres Meinberg-
Zeitservers kommen kann.
Für eine optimale 360 -Sicht der Antenne empfiehlt
Meinberg die Dachmontage an einem geeigneten Me-
tallmast (siehe rechte Antennendarstellung, Abb. 1).
Ist diese nicht möglich, sollte eine wandmontierte An- Freie Sicht zum Himmel!
tenne an einem Gebäude, ausreichend hoch über der
Gebäudetraufe, montiert werden (siehe linke Anten-
nendarstellung, Abb. 1).
So können Einschränkungen des Sichtbereichs der
Mastmontage
Antennenkabel
Antenne zu den Satelliten (Abschattungen o. Teilab-
schattung) und Reflektionen des Antennensignals von
Wandmontage
Oberflächen, wie z. B. Hausfassaden, vermieden wer-
den.
Hauseinführung

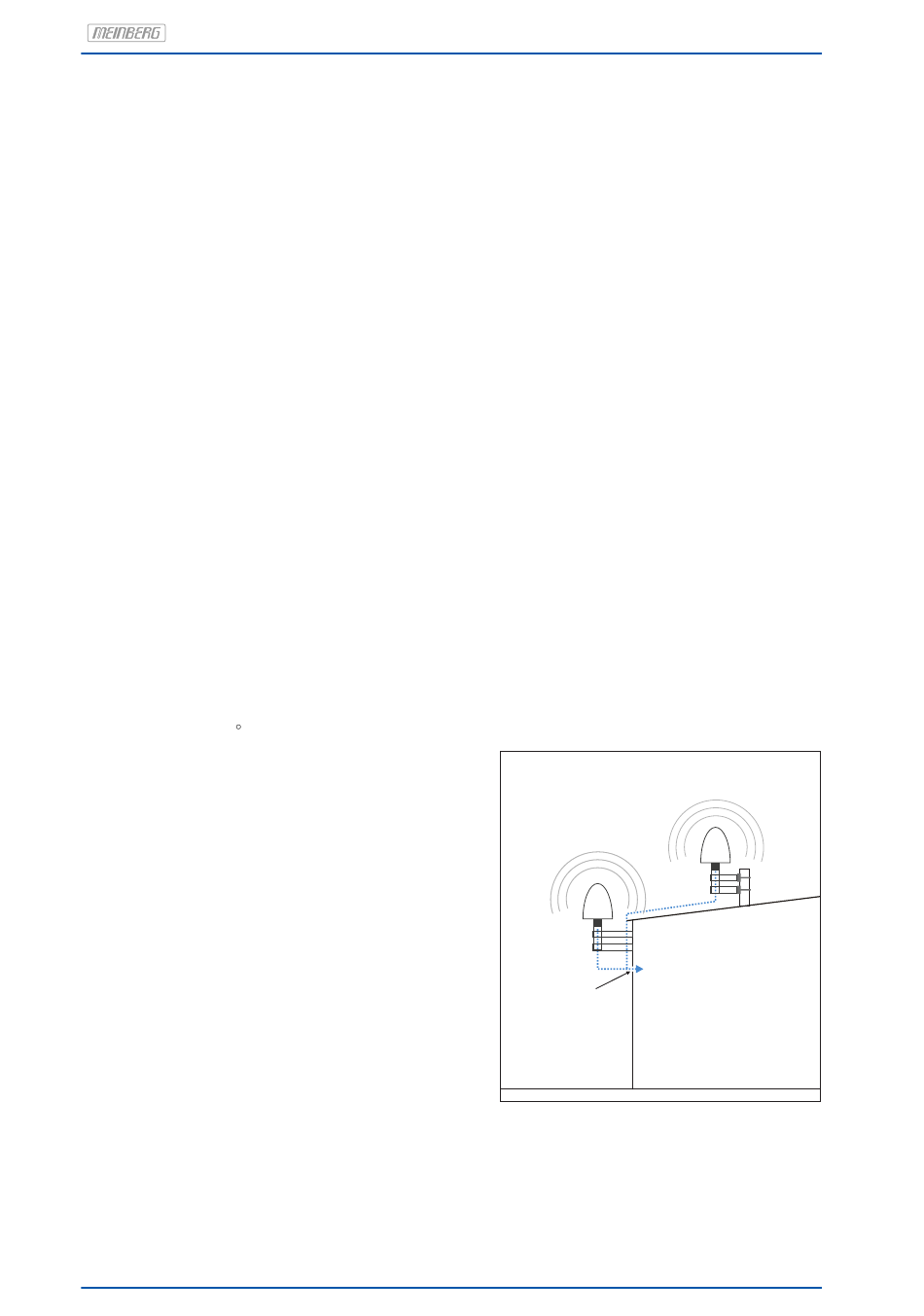

Abb. 1: Optimale Positionierungen
