12.2

Diagnoseinformation via Leuchtdioden

12.2.1

Messumformer

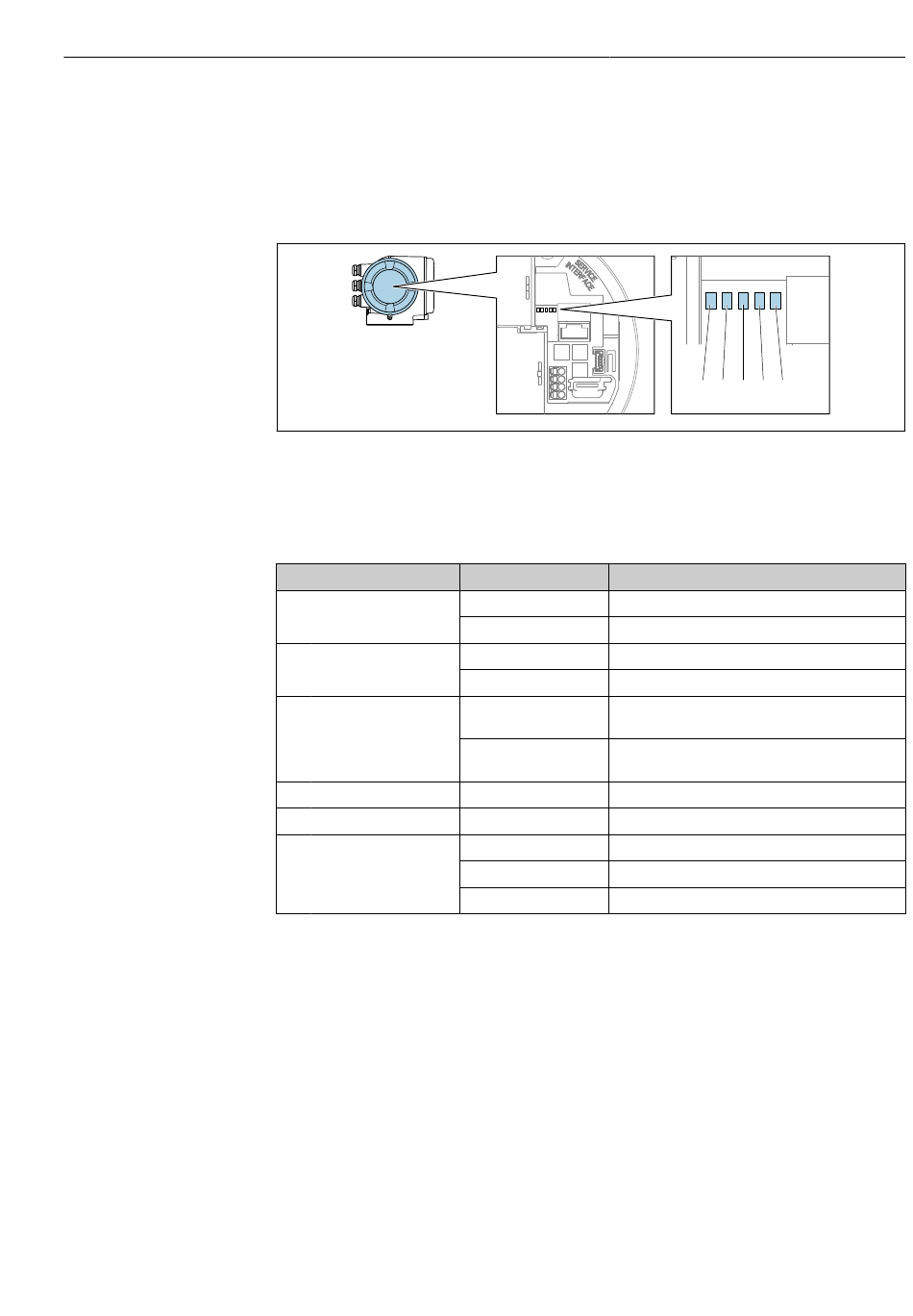

Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv
LED
1 Versorgungsspannung
2 Gerätestatus (Normalbe-
trieb)
2 Gerätestatus (Beim Auf-
starten)
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) Gelb
Farbe Bedeutung
Grün Versorgungsspannung ist ok.
Aus Versorgungsspannung ist aus oder zu niedrig.
Rot Fehler
Rot blinkend Warnung
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
– –
Weiß Kommunikation aktiv.
Verbindung hergestellt.
Gelb blinkend Kommunikation aktiv.
Aus Keine Verbindung.
Diagnose und Störungsbehebung
1 2 3 4 5
A0029629
