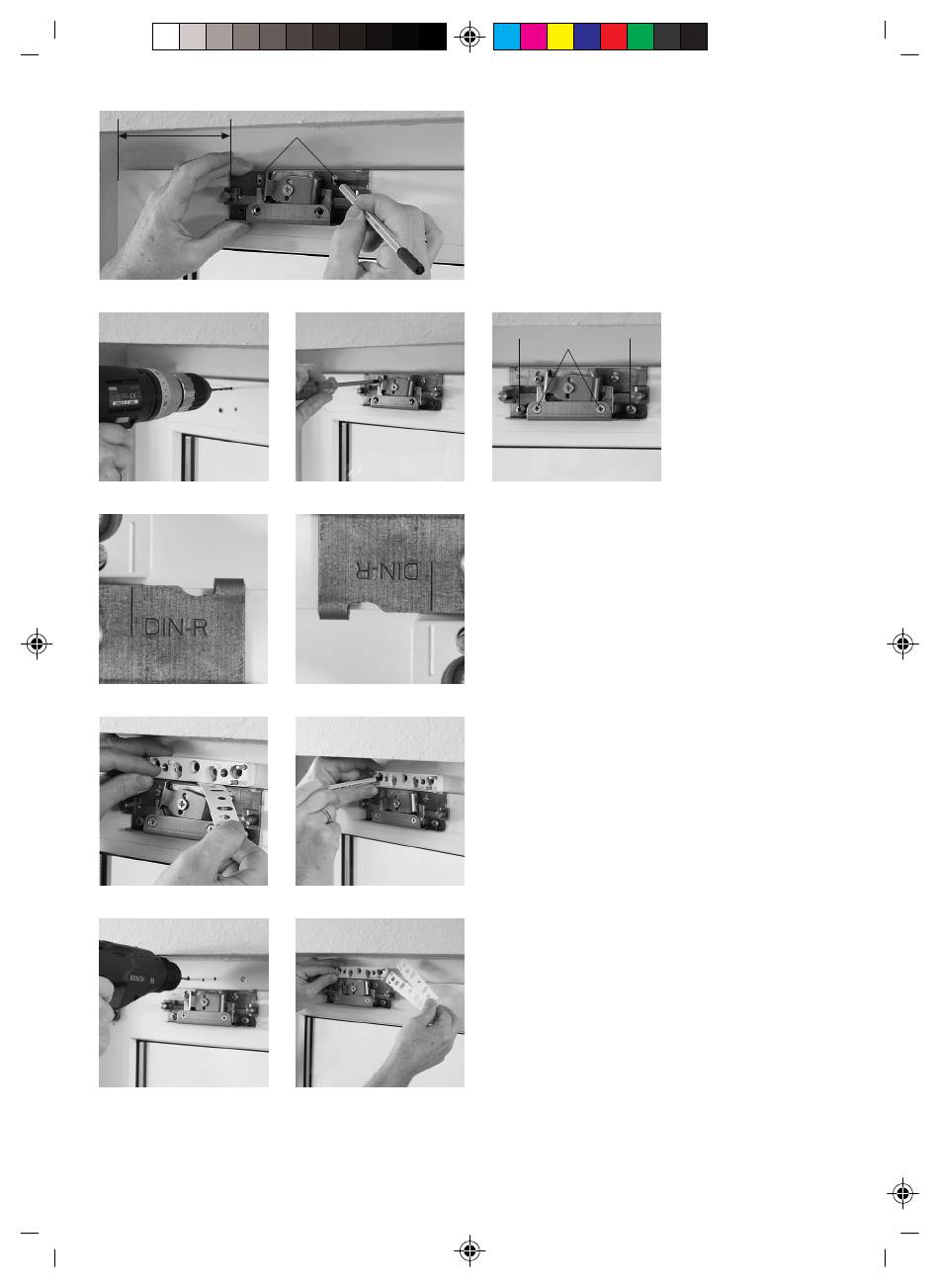

Montage Riegelelemente oben:
• 1. Riegelelement (1) am Flügel links
und 2. Riegelelement (1) am Flügel rechts:
Tipp: Symmetrisch angeordnete Elemente ergeben
ein optisch besseres Bild.
Riegelelemente mit Kanten auf Oberkante Fenster-
flügel auflegen und mit je 2 Schrauben (22) fixieren,
Abstände von der senkrechten Fensterkante sind
entsprechend der Fensterbreite variabel (Abb. 7).
27
27
30
Abb. 10
• Untere 4 Schrauben (27, 30) an beiden
Riegelelementen lt. Bohrtabelle vorbohren
und anschrauben (Abb. 8 –10).
• Mit einer 1 mm Unterlage zwischen Flügeloberkante
und Unterkante Anschraubleiste den Abstand zum
Flügel festlegen. Mit der Markierung DIN-rechts
(Abb. 11) (DIN-links bei Montage an Fenstern
DIN-links) ausrichten und anzeichnen.
1 mm Unterlage entfernen.
• Vorbohren lt. Bohrtabelle.
• Anschraubleiste (4) entsprechend der Falzstärke mit
Unterlagen (6) hinterlegen.
• Schrauben (28) (Abb. 17) entweder schräg einschrauben
oder Keilscheibe (19) zum geraden Einschrauben
verwenden.
• Mit Schrauben (29) anschrauben (Abb. 17), bei Einsatz
von BA oder IM 100 mittlere Bohrung verwenden.
Montage Riegelelemente unten:
Dreipunktsicherung:
• Montage unteres Riegelelement (1) am Flügel mittig:
Riegelelement mittig mit 2 Schrauben (22) fixieren.
Vierpunktsicherung (als Ergänzungsset erhältlich):
• Montage untere 2 Riegelelemente (1) am Flügel in
gleichen Abständen wie oben mit 2 Schrauben (22)
fixieren.
