10.3 DAB-Antenne

Wichtig:
– Für die Klebemontage ist eine Mindesttemperatur von ca. 15 °C erforderlich. Reinigen Sie die Klebestellen
vor der Montage mit einem geeigneten Reinigungsmittel (z.B. Reinigungsalkohol).
– Verkleben Sie die Antenne nicht im Bereich von metallbedampften Scheibenteilen oder in der Nähe von
Heizdrähten.
– Verkleben Sie die Antenne nicht im Sichtfeld des Fahrers. Sie darf die Sicht des Fahrers nicht beeinträchtigen.
– Beachten Sie bei der Auswahl des Montageortes die Länge der Anschlussleitungen. Sie müssen bis zum
Einbauort des Autoradios reichen.
– Die DAB-Antenne und die Anschlussleitungen dürfen keinesfalls im Auslösebereich eines Airbags montiert
bzw. verlegt werden.
1. Die Antenne sollte im Bereich der oberen Ecke von Frontscheibe und A-Säule (aus Fahrersicht also rechts oben)
montiert werden.

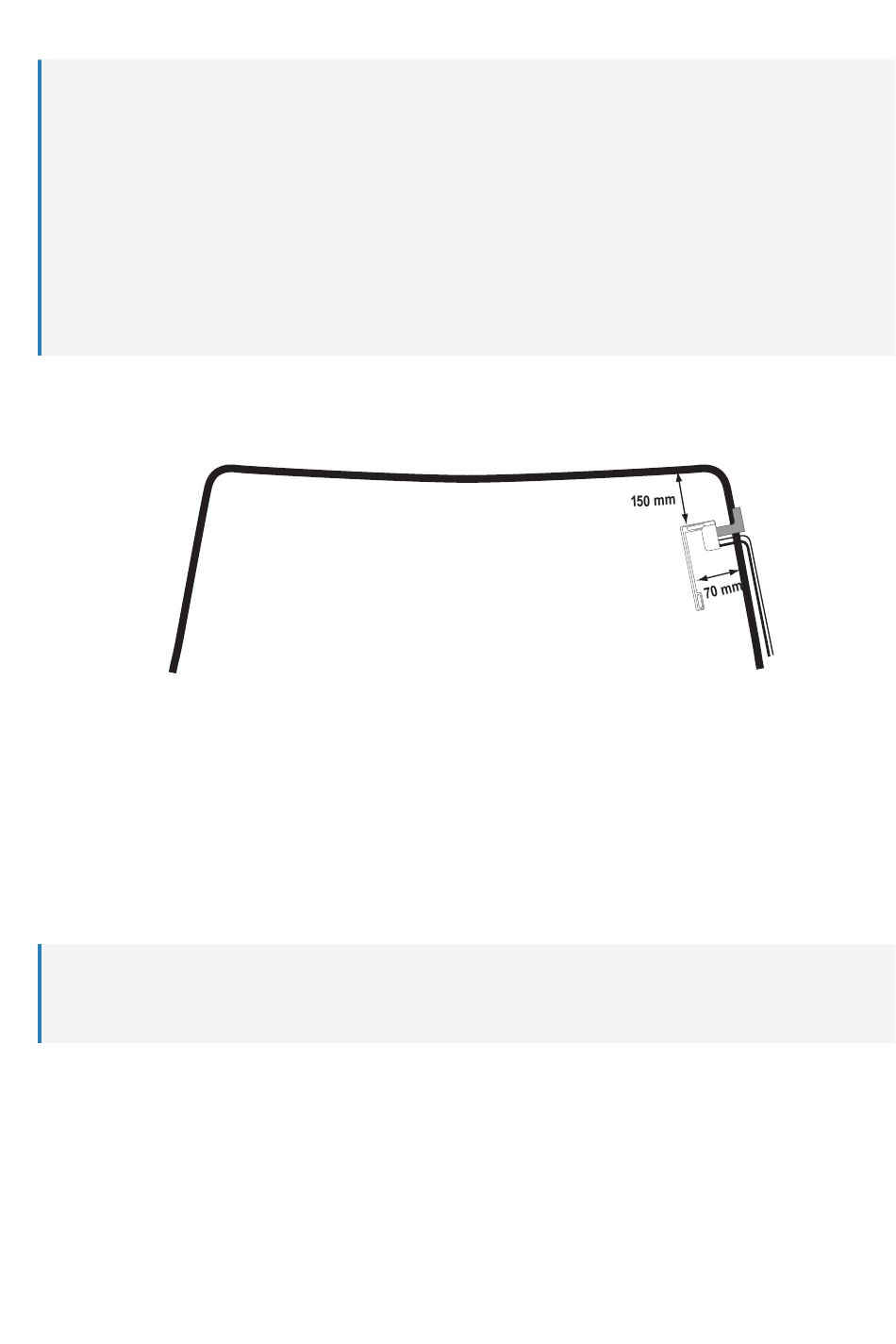

2. Legen Sie die Montageposition anhand des folgenden Bildes fest.
3. Die schwarze Elektronikbox und der Antenenndraht werden auf die Scheibe geklebt, die kupferfarbene Mas-
sefläche wird auf ein Metallteil des Scheibenrahmens geklebt. Hierbei muss die Lackierung des Metallteils am
Scheibenrahmen nicht entfernt werden.
4. Ziehen Sie die Schutzfolien ab und verkleben Sie die Antenne so, dass der Kabelaustritt zur Verkleidung der
A-Säule weist.
5. Nach der Verklebung sollte die Antenne für 24 Stunden nicht mechanisch belastet werden.
6. Verlegen Sie die Anschlussleitungen bis zum Radioeinbauschacht.

10.4 Freisprechmikrofon

Wichtig:
– Das Freisprechmikrofon und dessen Anschlussleitung darf sich keinesfalls im Auslösebereich eines Airbags
befinden.
Dem Freisprechmikrofon liegen zwei Halterungen bei. Eine für die Montage an der Sonnenblende und eine für die
Klebemontage z.B. an der Lenksäulenverkleidung.
1. Befestigen Sie das Freisprechmikrofon mit einer der beiden Halterungen an einer geeigneten Stelle.
2. Verlegen Sie die Anschlussleitung bis zum Radioeinbauschacht.
