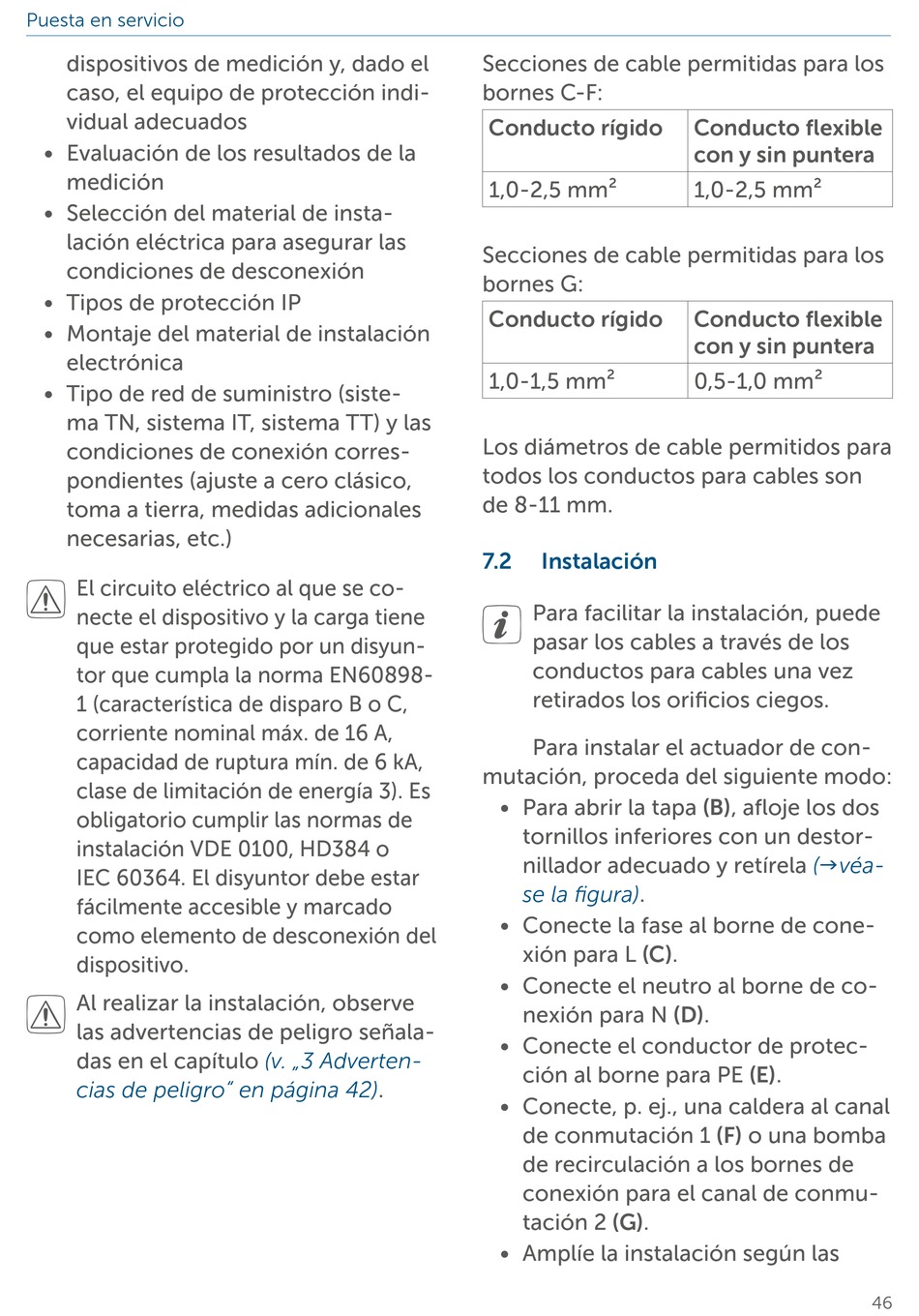

Puesta en servicio
dispositivos de medición y, dado el
caso, el equipo de protección indi-
vidual adecuados
• Evaluación de los resultados de la
medición
• Selección del material de insta-
lación eléctrica para asegurar las
condiciones de desconexión
• Tipos de protección IP
• Montaje del material de instalación
electrónica
• Tipo de red de suministro (siste-
ma TN, sistema IT, sistema TT) y las
condiciones de conexión corres-
pondientes (ajuste a cero clásico,
toma a tierra, medidas adicionales
necesarias, etc.)
El circuito eléctrico al que se co-
necte el dispositivo y la carga tiene
que estar protegido por un disyun-
tor que cumpla la norma EN60898-
1 (característica de disparo B o C,
corriente nominal máx. de 16 A,
capacidad de ruptura mín. de 6 kA,
clase de limitación de energía 3). Es
obligatorio cumplir las normas de
instalación VDE 0100, HD384 o
IEC 60364. El disyuntor debe estar
fácilmente accesible y marcado
como elemento de desconexión del
dispositivo.
Al realizar la instalación, observe
las advertencias de peligro señala-
das en el capítulo
cias de peligro" en página
(v. „3 Adverten-
42).
Secciones de cable permitidas para los
bornes C-F:
Conducto rígido
1,0-2,5 mm²
Secciones de cable permitidas para los
bornes G:
Conducto rígido
1,0-1,5 mm²
Los diámetros de cable permitidos para
todos los conductos para cables son
de 8-11 mm.
7.2 Instalación
Para facilitar la instalación, puede
pasar los cables a través de los
conductos para cables una vez
retirados los orificios ciegos.
Para instalar el actuador de con-
mutación, proceda del siguiente modo:
• Para abrir la tapa (B), afloje los dos
tornillos inferiores con un destor-
nillador adecuado y retírela
se la figura).
• Conecte la fase al borne de cone-
xión para L (C).
• Conecte el neutro al borne de co-
nexión para N (D).
• Conecte el conductor de protec-
ción al borne para PE (E).
• Conecte, p. ej., una caldera al canal
de conmutación 1 (F) o una bomba
de recirculación a los bornes de
conexión para el canal de conmu-
tación 2 (G).
• Amplíe la instalación según las
Conducto flexible
con y sin puntera
1,0-2,5 mm²
Conducto flexible
con y sin puntera
0,5-1,0 mm²
(véa-
