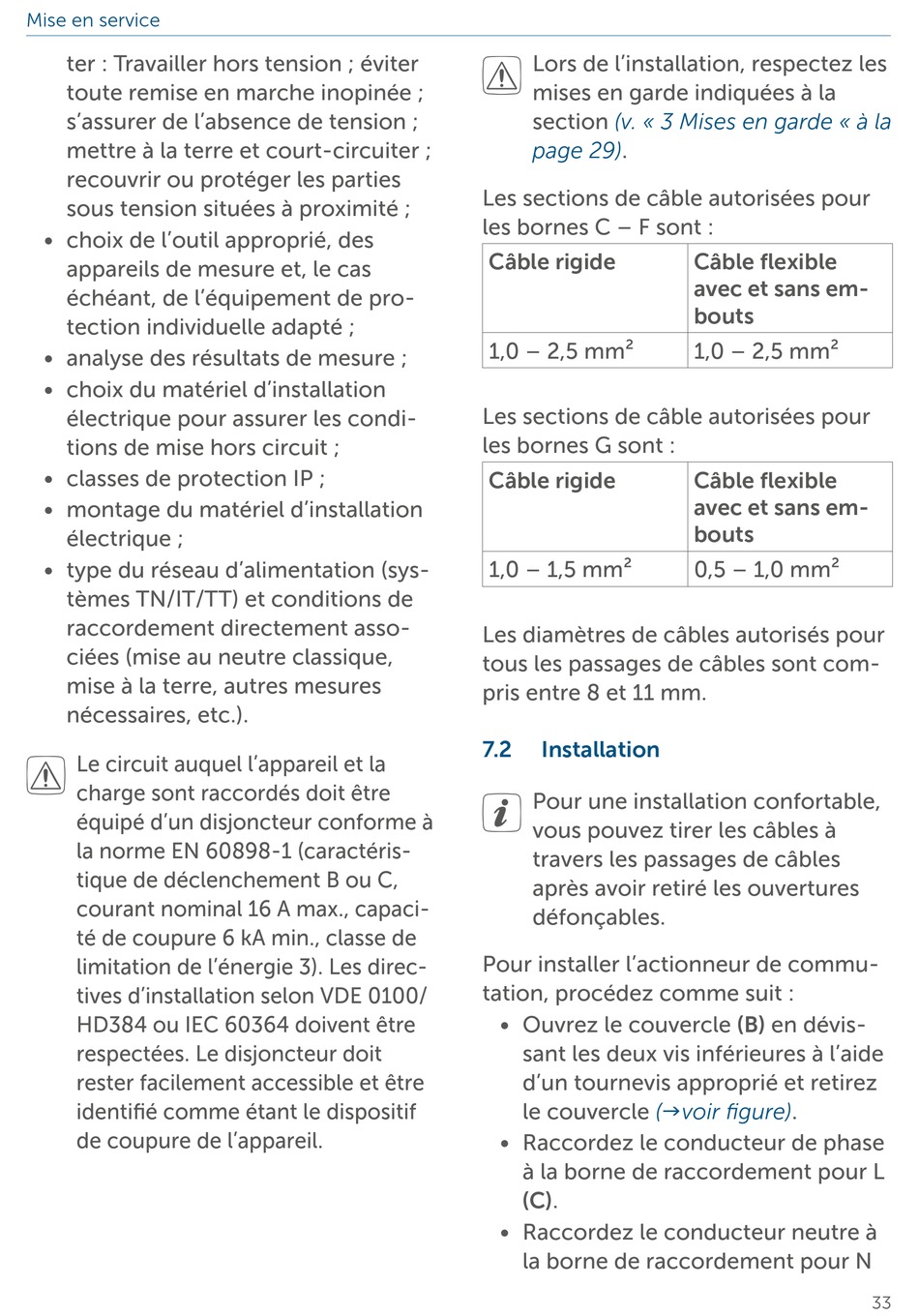

Mise en service
ter : Travailler hors tension ; éviter
toute remise en marche inopinée ;
s'assurer de l'absence de tension ;
mettre à la terre et court-circuiter ;
recouvrir ou protéger les parties
sous tension situées à proximité ;
• choix de l'outil approprié, des
appareils de mesure et, le cas
échéant, de l'équipement de pro-
tection individuelle adapté ;
• analyse des résultats de mesure ;
• choix du matériel d'installation
électrique pour assurer les condi-
tions de mise hors circuit ;
• classes de protection IP ;
• montage du matériel d'installation
électrique ;
• type du réseau d'alimentation (sys-
tèmes TN/IT/TT) et conditions de
raccordement directement asso-
ciées (mise au neutre classique,
mise à la terre, autres mesures
nécessaires, etc.).
Le circuit auquel l'appareil et la
charge sont raccordés doit être
équipé d'un disjoncteur conforme à
la norme EN 60898-1 (caractéris-
tique de déclenchement B ou C,
courant nominal 16 A max., capaci-
té de coupure 6 kA min., classe de
limitation de l'énergie 3). Les direc-
tives d'installation selon VDE 0100/
HD384 ou IEC 60364 doivent être
respectées. Le disjoncteur doit
rester facilement accessible et être
identifié comme étant le dispositif
de coupure de l'appareil.
Lors de l'installation, respectez les
mises en garde indiquées à la
section
(v. « 3 Mises en garde « à la
page 29).
Les sections de câble autorisées pour
les bornes C – F sont :
Câble rigide
1,0 – 2,5 mm²
Les sections de câble autorisées pour
les bornes G sont :
Câble rigide
1,0 – 1,5 mm²
Les diamètres de câbles autorisés pour
tous les passages de câbles sont com-
pris entre 8 et 11 mm.
7.2

Installation

Pour une installation confortable,
vous pouvez tirer les câbles à
travers les passages de câbles
après avoir retiré les ouvertures
défonçables.
Pour installer l'actionneur de commu-
tation, procédez comme suit :
• Ouvrez le couvercle (B) en dévis-
sant les deux vis inférieures à l'aide
d'un tournevis approprié et retirez
le couvercle (voir
• Raccordez le conducteur de phase
à la borne de raccordement pour L
(C).
• Raccordez le conducteur neutre à
la borne de raccordement pour N
Câble flexible
avec et sans em-
bouts
1,0 – 2,5 mm²
Câble flexible
avec et sans em-
bouts
0,5 – 1,0 mm²
figure).
33
