Anschließen Der Hydraulikschläuche; Entfernen Eines Anbaugeräts - Toro 22337CP Bedienungsanleitung

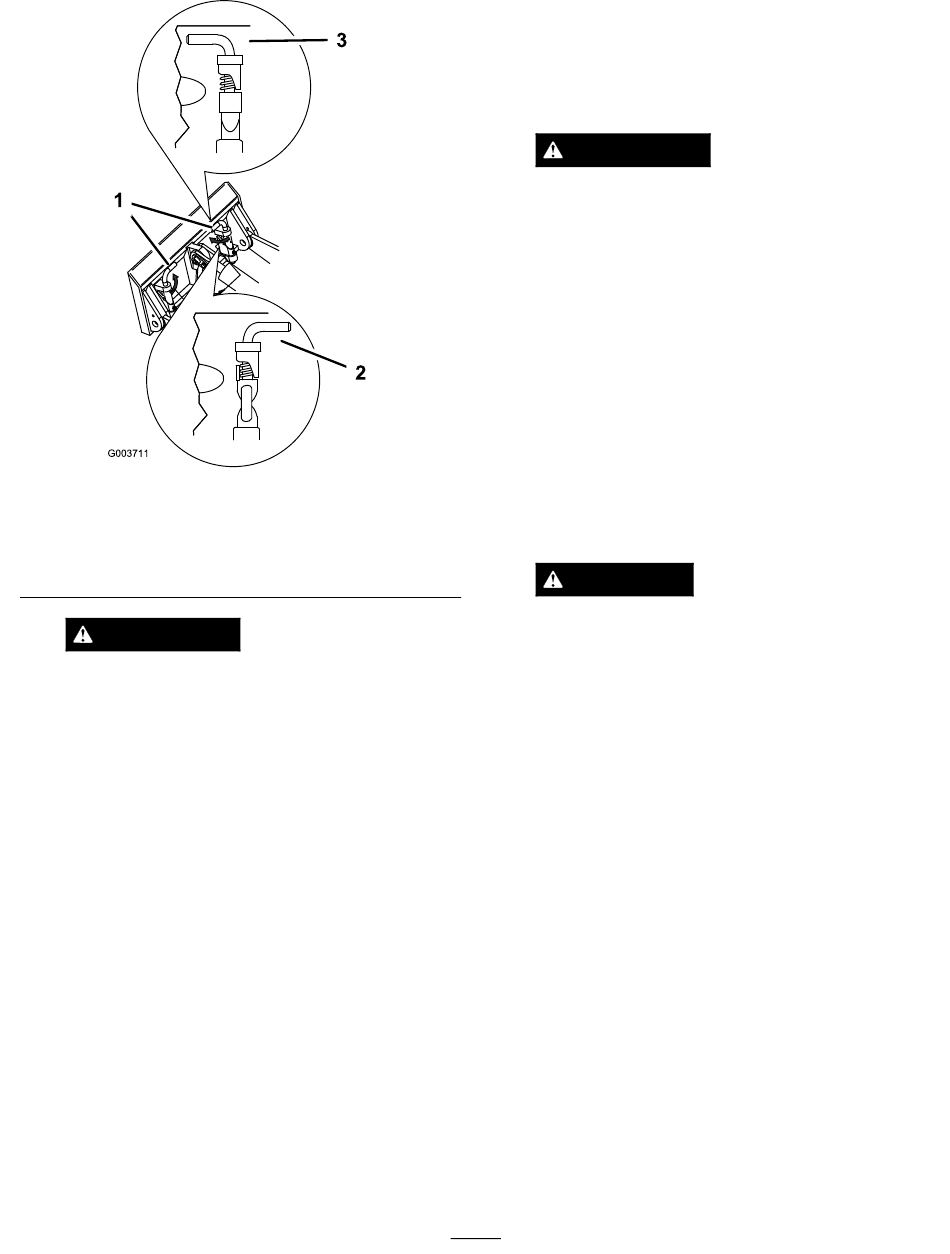

1. Schnellbefestigungsstifte
(dargestellt in
eingegriffener Stellung)
2. Gelöste Stellung
WARNUNG:
Wenn Sie die Schnellbefestigungsstifte
nicht vollständig in die Montageplatte des
Anbaugeräts versenken, kann das Anbaugerät
von der Zugmaschine herunterfallen und Sie
selbst oder Unbeteiligte zerquetschen.
Stellen Sie sicher, dass die
Schnellbefestigungsstifte vollständig in
der Montageplatte des Anbaugerätes sitzen.
Anschließen der Hydraulikschläuche
Wenn das Anbaugerät Hydraulik für den Betrieb benötigt,
schließen Sie die Hydraulikschläuche wie folgt an:
1. Stellen Sie den Motor ab.
2. Bewegen Sie den Hebel der Hydraulikhilfsanlage
vorwärts, rückwärts und wieder zurück in
die Neutralstellung, um den Druck an den
Hydraulikkupplungen abzulassen.
3. Drücken Sie den Hebel der Hydraulikhilfsanlage nach
vorne in die eingerastete Stellung.
4. Nehmen Sie die Schutzabdeckungen von den
Hydraulikkupplungen an der Zugmaschine ab.
5. Achten Sie darauf, dass die Hydraulikkupplungen frei
von Fremdkörpern sind.
Bild 23
3. Eingegriffene Stellung
6. Drücken Sie die Stecker des Anbaugeräts in die Buchse
an der Zugmaschine.
Hinweis: Wenn Sie zuerst den Stecker des
Anbaugeräts anschließen, lösen Sie den Druck, der sich
im Anbaugerät aufgebaut hat.
WARNUNG:
Unter Druck austretendes Hydrauliköl kann
unter die Haut dringen und Verletzungen
verursachen. Wenn Flüssigkeit in die Haut
eindringt, muss sie innerhalb weniger Stunden
von einem Arzt, der mit dieser Art von
Verletzungen vertraut ist, chirurgisch entfernt
werden. Andernfalls kann es zu Gangrän
kommen.
• Halten Sie Ihren Körper und Ihre Hände
von Nadellöchern und Düsen fern, aus
denen Hydrauliköl unter hohem Druck
ausgestoßen wird.
• Verwenden Sie zum Ausfindigmachen von
undichten Stellen Pappe oder Papier und
niemals Ihre Hände.
ACHTUNG
Unter Umständen sind hydraulische
Kupplungen, Leitungen, Ventile und das
hydraulische Öl heiß. Wenn Sie heiße Bauteile
berühren, können Sie sich verbrennen.
• Tragen Sie beim Umgang mit
hydraulischen Kupplungen immer
Handschuhe.
• Lassen Sie die Zugmaschine vor dem
Berühren hydraulischer Bauteile abkühlen.
• Berühren Sie nicht verschüttetes
Hydrauliköl.
7. Drücken Sie die Buchse des Anbaugeräts in den Stecker
an der Zugmaschine.
8. Überprüfen Sie, dass die Verbindung fest ist, indem Sie
an den Schläuchen ziehen.
9. Schieben Sie den Hebel der Hydraulikhilfsanlage auf
Neutral.
Entfernen eines Anbaugeräts
1. Senken Sie das Anbaugerät auf den Boden ab.
2. Stellen Sie den Motor ab.
3. Lösen Sie die Schnellbefestigungsstifte, indem Sie sie
nach außen drehen.
