weiterlaufen, bevor Sie den Zündschlüssel in die
Aus-Stellung drehen. Dies beschleunigt das Abkühlen
des Motors vor dem Abstellen. Im Notfall kann der
Motor sofort abgestellt werden.
5. Ziehen Sie den Zündschlüssel ab.
ACHTUNG
Kinder oder ungeschulte Unbeteiligte könnten
versuchen, die Zugmaschine zu bedienen und
dabei verletzt werden.
Ziehen Sie den Schlüssel aus dem
Zündschloss, wenn Sie die Zugmaschine
verlassen, selbst wenn Sie sich nur für ein paar
Sekunden entfernen.

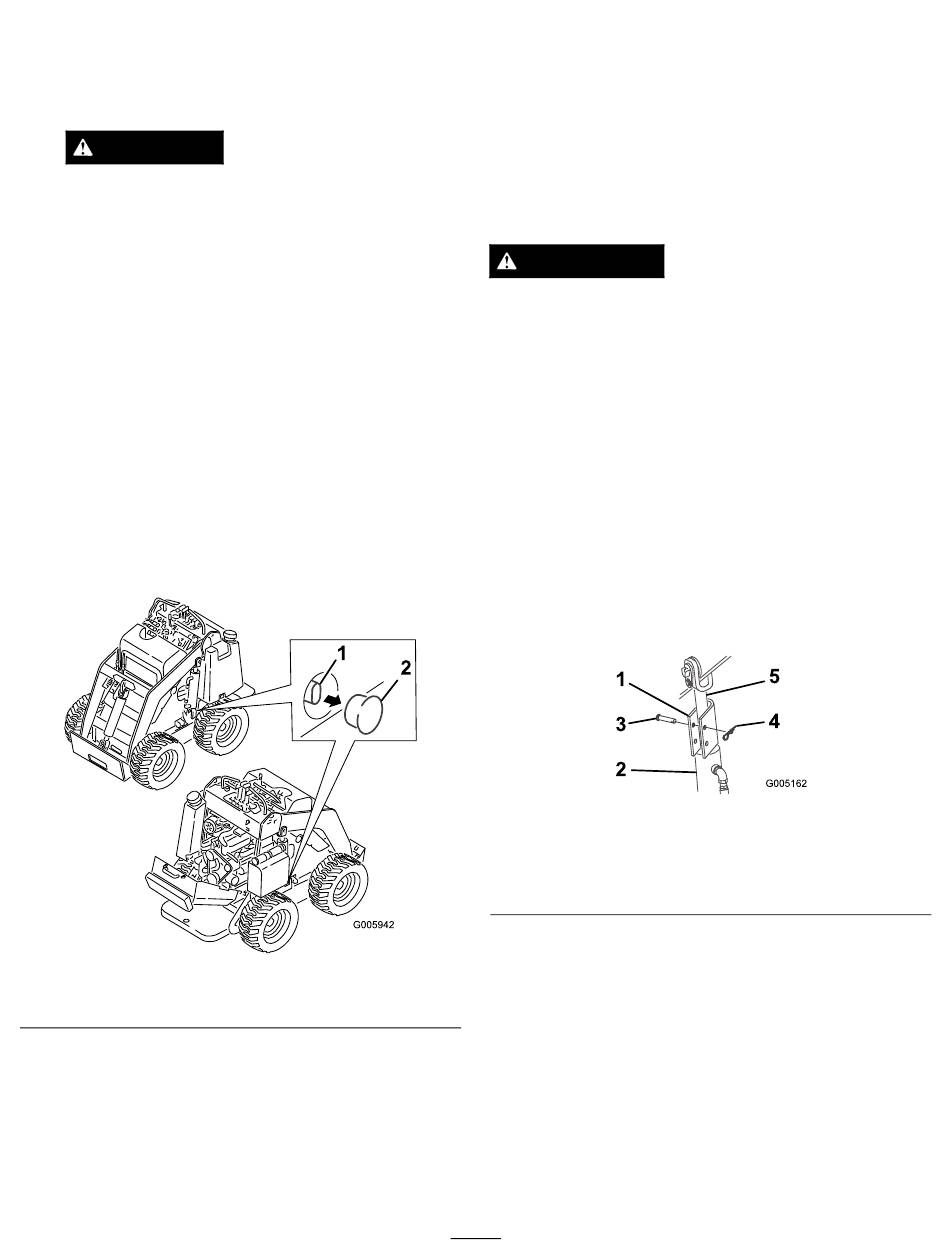

Bewegen einer defekten
Zugmaschine
Wichtig: Schleppen oder ziehen Sie die Zugmaschine
erst, nachdem Sie die Schleppventile geöffnet haben, da
sonst die Hydraulikanlage beschädigt wird.
1. Stellen Sie den Motor ab.
2. Nehmen Sie unter jedem Kraftstofftank die Stopfen ab,
mit denen die Schleppventile abgedeckt sind (Bild 19).
1. Abschleppventil
3. Lösen Sie die Klemmmutter an allen Schleppventilen.
4. Drehen Sie die Ventile mit einem Sechskantschlüssel
eine Umdrehung nach links, um sie zu öffnen.
5. Schleppen Sie die Zugmaschine wie benötigt.
Wichtig: Überschreiten Sie beim Schleppen nicht
die Geschwindigkeit von 4,8 km/h.
Bild 19
2. Stecker
6. Wenn die Zugmaschine repariert ist, schließen Sie
die Schleppventile und ziehen Sie die Klemmmuttern
wieder an.
Wichtig: Schrauben Sie die Schleppventile nicht
zu fest zu.
7. Bringen Sie die Abdeckungen wieder an.
Verwenden der
Zylinderschlösser
WARNUNG:
Die Hubarme können sich bei angehobener
Stellung absenken und Personen zerquetschen.
Montieren Sie die Zylinderschlösser vor dem
Durchführen von Wartungsarbeiten, die ein
Anheben der Hubarme erfordern.
Montieren der Zylinderschlösser
1. Lassen Sie den Motor an.
2. Heben Sie die Hubarme bis zur vollständig
angehobenen Stellung.
3. Stellen Sie den Motor ab.
4. Bringen Sie über jeder Hubzylinderstange ein
Hubarm-Zylinderschloss an (Bild 20).
5. Befestigen Sie jedes Hubarm-Zylinderschloss mit
einem Lastösenbolzen und einem Splint (Bild 20).
1. Zylinderschloss
2. Hubzylinder
3. Splint
6. Senken Sie die Hubarme bei ausgeschaltetem Motor ab.
Entfernen/Lagern des Zylinderschlos-
ses
1. Lassen Sie den Motor an.
2. Heben Sie die Hubarme bis zur vollständig
angehobenen Stellung.
3. Stellen Sie den Motor ab.
4. Entfernen Sie den Lastösenbolzen und Splint, mit
denen jedes Zylinderschloss befestigt ist.
5. Nehmen Sie die Zylinderschlösser ab.
23
Bild 20
4. Lastösenbolzen
5. Hubzylinderstange
