Einsetzen von Analogausgangskarten
Montage der Geräteabdeckung
G E 1 I - 6 2 7 2 G L O A u s g a b e 1
• Schieben Sie die Analogausgangskarte vorsichtig entlang der Führungsprofile in
das Gehäuse, bis der Befestigungsbügel an der linken Seite der Karte mit dem
Schraubgewinde im Führungsprofil fluchtet.
• Ein Steckverbinder vorne auf der Hauptplatine nimmt die Steckerleiste der
Analogausgangskarte auf.
• Vergewissern Sie sich, daß die Karte vollständig eingeschoben ist und daß beim
Einsetzen der Karte keine internen Verbindungen oder Kabel beschädigt wurden.
• Setzen Sie die Befestigungs- und Erdungsschraube zusammen mit der Unterleg-
scheibe in die Bohrung des Führungsprofils ein und ziehen Sie die Schraube mit
einem Drehmoment von 120 cNm (10,62 lbf-in) an.
• Wenn erforderlich, öffnen Sie die Verblendung
des entsprechenden Steckplatzes in der Gerä-
teabdeckung, indem Sie die Befestigungsele-
mente von hinten herauspressen.
• Bringen Sie die Abdeckung an der Geräterück-
seite wieder an und befestigen Sie die vier
Blechschrauben (No 6 x ½") mit Unterlegschei-
ben wieder in den Ecken der Rückseite.
• Installieren Sie die Montagebügel oben und
unten am Gehäuse wieder, indem Sie die
Befestigungsschrauben wieder anziehen.
0 6 / 0 1 U K

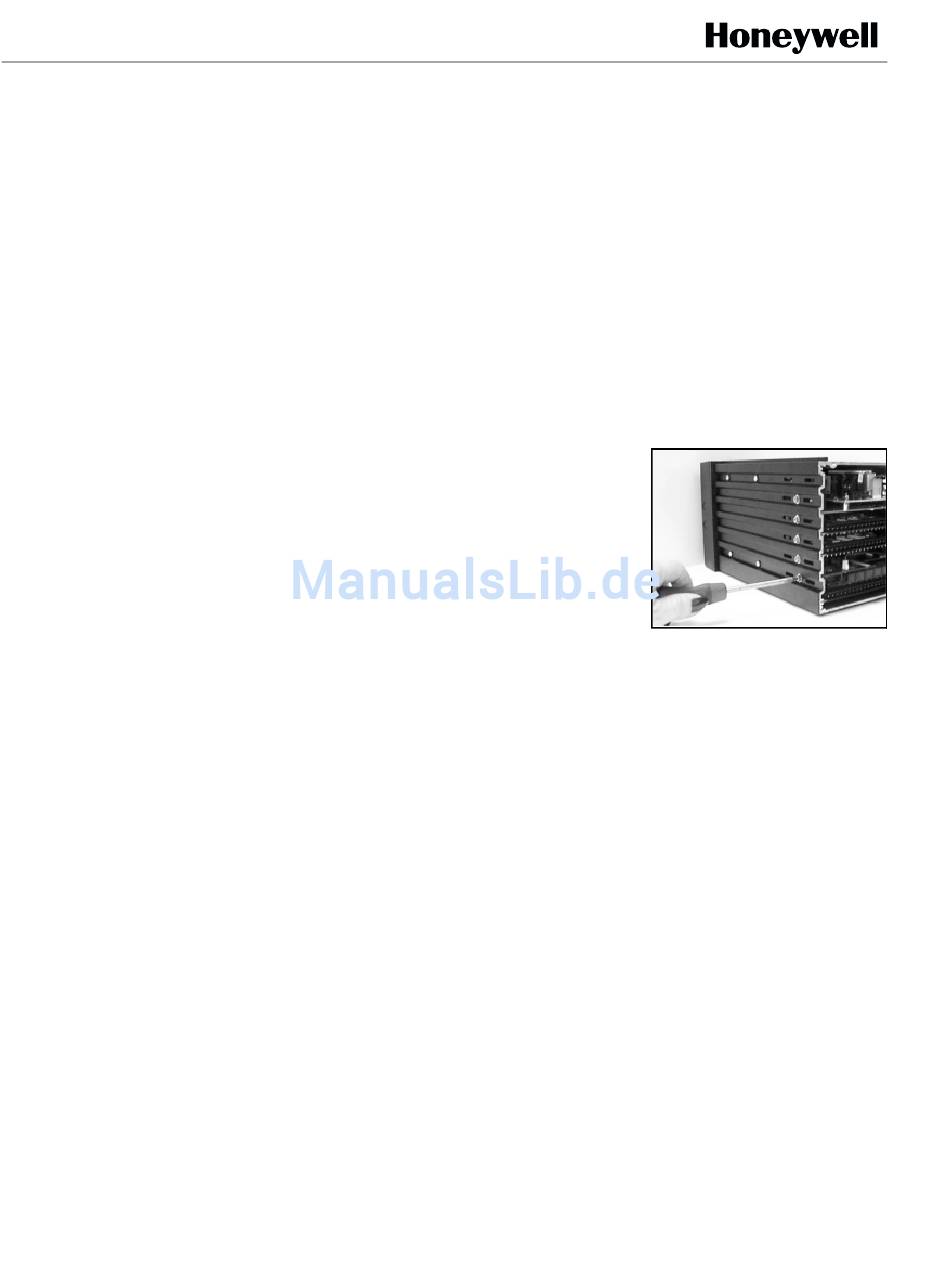

ABBILDUNG 5.3
Die Befestigungs- und
Erdungsschraube
17
