Montage der Geräteabdeckung
10
• Schieben Sie beide Karten gleichzeitig
in den Schreiber, damit das Flachband-
kabel seine Form beibehält.
• Schieben Sie die Karten vorsichtig ent-
lang
der
Führungsprofile
Gehäuse, bis der Befestigungsbügel an
den linken Seiten der Karten mit dem
Schraubgewinde
im
fluchtet.
• Vergewissern Sie sich, daß beim Ein-
setzen der Karte keine internen Verbin-
dungen oder Kabel beschädigt wurden.
• Ein Steckverbinder vorne auf der
Hauptplatine nimmt die Steckerleiste der Prozessorkarte auf.
• Vergewissern Sie sich, daß die Karten vollständig eingeschoben sind.
• Setzen Sie die Befestigungs- und Erdungsschraube zusammen mit der Unterleg-
scheibe in die Bohrung des Führungsprofils ein und ziehen Sie die Schraube mit
einem Drehmoment von 120 cNm (10,62 lbf-in) an.
• Wenn erforderlich, öffnen Sie die Verblendung
des entsprechenden Steckplatzes in der Gerä-
teabdeckung, indem Sie die Befestigungsele-
mente von hinten herauspressen.
• Bringen Sie die Abdeckung an der Geräterück-
seite wieder an und befestigen Sie die vier
Blechschrauben (No 6 x ½") mit Unterlegschei-
ben wieder in den Ecken der Rückseite.
• Installieren Sie die Montagebügel oben und
unten am Gehäuse wieder, indem Sie die
Befestigungsschrauben wieder anziehen.
in
das
Führungsprofil

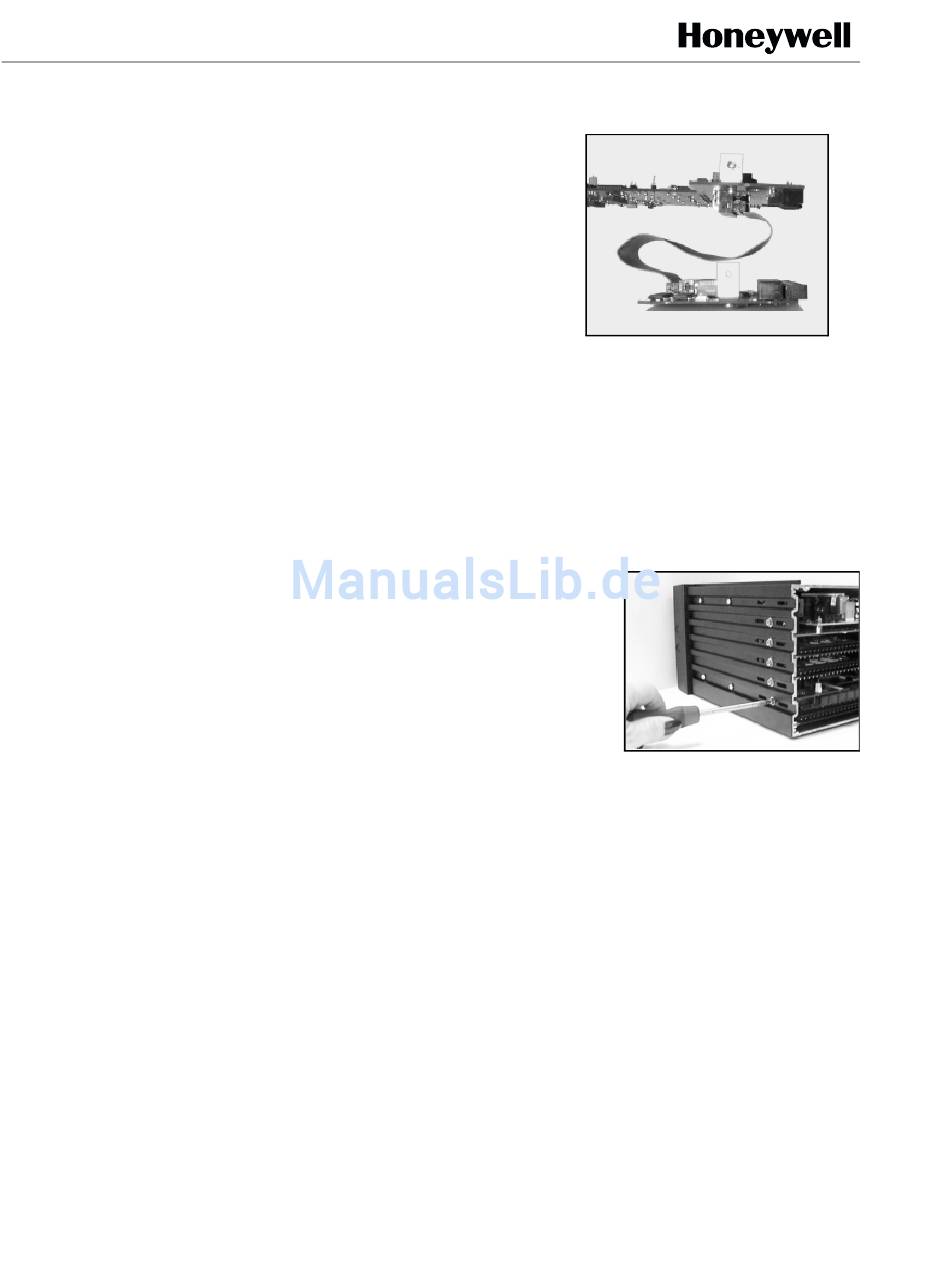

ABBILDUNG 3.4 Flachbandkabel
G E 1 I - 6 2 7 2 G L O Au s g a b e 1
ABBILDUNG 3.5
Die Befestigungs- und
Erdungsschraube
06 / 0 1 U K
