_________________________________________________________________________________________
Spindel dreht schwergängig
 Spindel zerlegen und reinigen (Demontage der Spindel siehe Kapitel 7.4, Seite 10).
 Gewinde auf allfällige Beschädigungen prüfen
 Spindel schmieren und wieder zusammenbauen
Kraftverstärkung zu schwer- oder leichtgängig
 Backen 20 - 30mm auseinander- und zusammenfahren (ca. 5 - 6 Spindelumdrehungen)
 Spannkraft (wenn möglich) um 15 - 20kN verstellen
 3 – 4 mal spannen und lösen
 Krafteinstellung zurück auf den gewünschten Wert stellen ( 40kN)
 Falls erforderlich Spindel zerlegen und reinigen
7

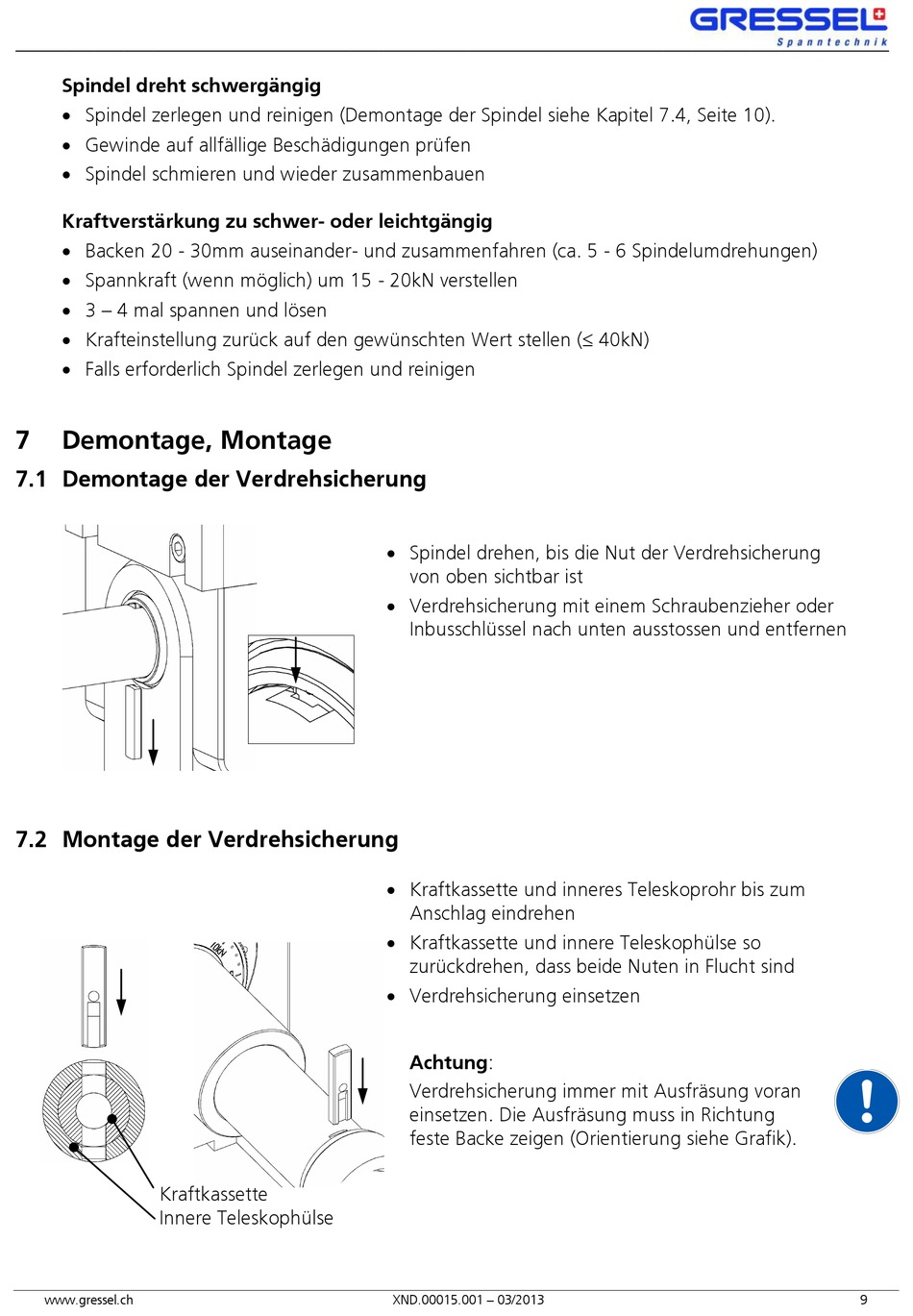

Demontage, Montage

7.1 Demontage der Verdrehsicherung

7.2 Montage der Verdrehsicherung

Kraftkassette
Innere Teleskophülse
www.gressel.ch
 Spindel drehen, bis die Nut der Verdrehsicherung
von oben sichtbar ist
 Verdrehsicherung mit einem Schraubenzieher oder
Inbusschlüssel nach unten ausstossen und entfernen
 Kraftkassette und inneres Teleskoprohr bis zum
Anschlag eindrehen
 Kraftkassette und innere Teleskophülse so
zurückdrehen, dass beide Nuten in Flucht sind
 Verdrehsicherung einsetzen
Achtung:
Verdrehsicherung immer mit Ausfräsung voran
einsetzen. Die Ausfräsung muss in Richtung
feste Backe zeigen (Orientierung siehe Grafik).
XND.00015.001 – 03/2013
9
