_________________________________________________________________________________________
4

Betrieb (Normalbetrieb)

4.1 Aufspannen / Ausrichten

Der grepos-5X kann werkseitig auch mit kundenspezifischen Positionier- und Befestigungs-
bohrungen ausgeführt werden.

4.2 Backensortiment

Die Zuverlässige Funktion des Spannmittels wird massgeblich durch die richtige Ba-
ckenwahl beeinflusst!

4.2.1 Montage der Systembacken

Bitte verwenden Sie ausschliesslich Original Schrauben (12.9).
Das Anzugsmoment der Schrauben beträgt 105Nm pro Schraube.
www.gressel.ch

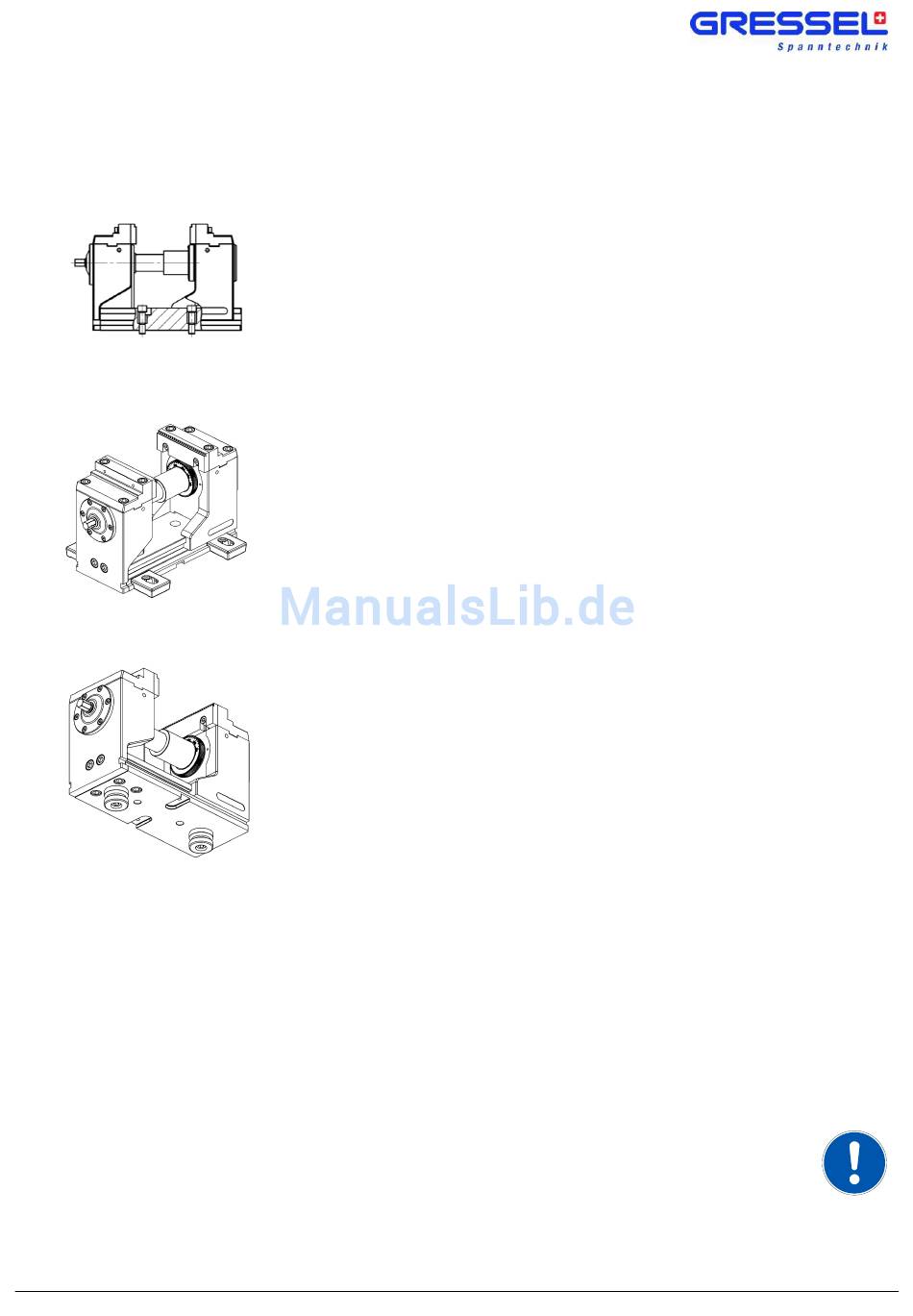

In der Grundausführung sind 2 x Ø12 F7 / Ø19 Präzisions-
Stufenbohrungen vorhanden, mit denen der grepos-5X auf Raster-
platten mit 100er Teilung, sowie in T-Nut Tischen positioniert
werden kann.
Befestigt wird der grepos-5X mit 2 Passschrauben Ø12 f7 / M12 von
oben.
Alternativ kann der grepos-5X auch mit Spannpratzen aufgespannt
werden.
Der Grundkörper ist mit einer Schnittstelle ausgestattet die es
ermöglicht den Aufnahmebolzen für das mechanische Nullpunkt-
Spannsystem gredoc zu befestigen.
XND.00015.001 – 03/2013
7
