_________________________________________________________________________________________

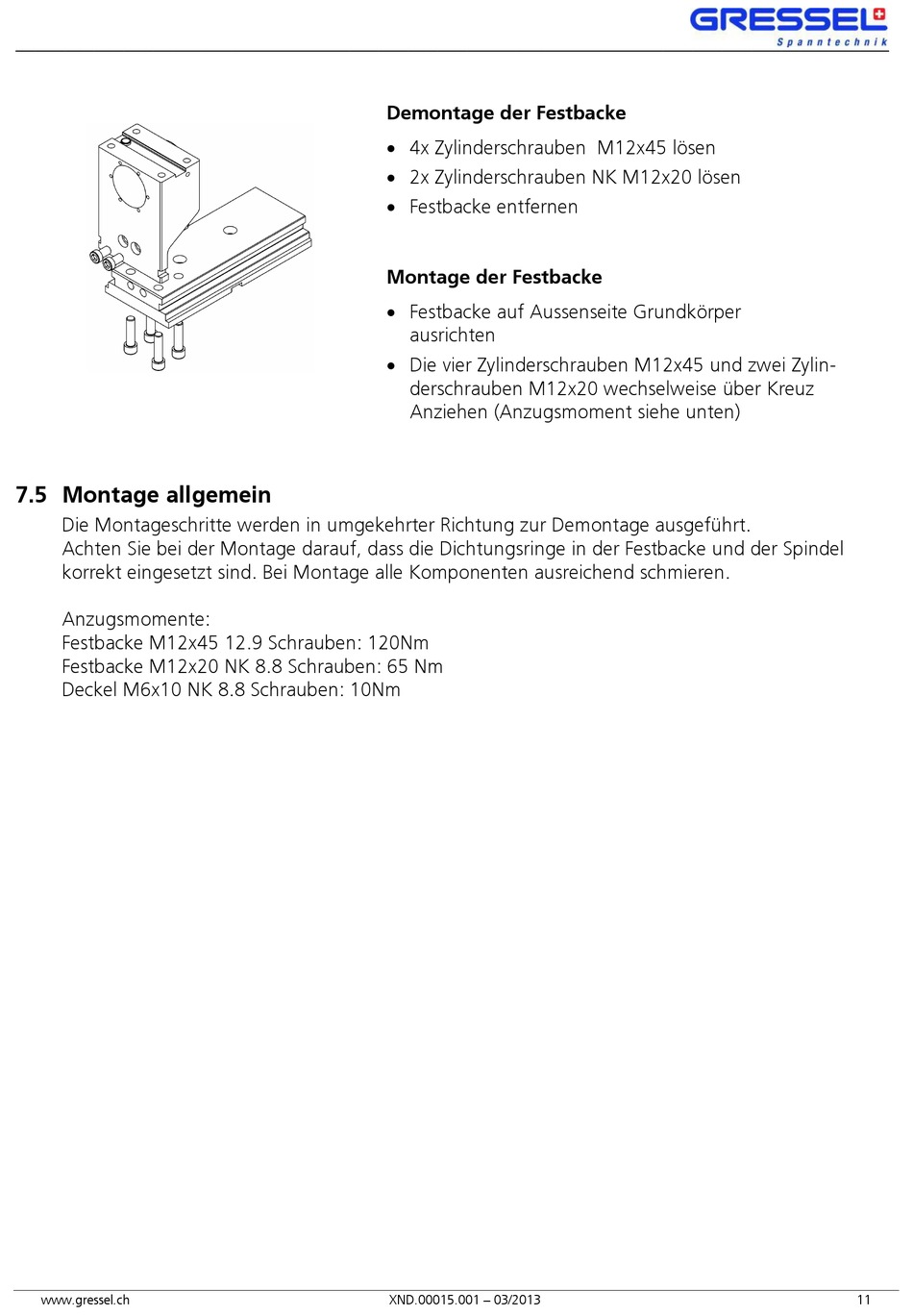

7.5 Montage allgemein

Die Montageschritte werden in umgekehrter Richtung zur Demontage ausgeführt.
Achten Sie bei der Montage darauf, dass die Dichtungsringe in der Festbacke und der Spindel
korrekt eingesetzt sind. Bei Montage alle Komponenten ausreichend schmieren.
Anzugsmomente:
Festbacke M12x45 12.9 Schrauben: 120Nm
Festbacke M12x20 NK 8.8 Schrauben: 65 Nm
Deckel M6x10 NK 8.8 Schrauben: 10Nm
www.gressel.ch
Demontage der Festbacke
 4x Zylinderschrauben M12x45 lösen
 2x Zylinderschrauben NK M12x20 lösen
 Festbacke entfernen
Montage der Festbacke
 Festbacke auf Aussenseite Grundkörper
ausrichten
 Die vier Zylinderschrauben M12x45 und zwei Zylin-
derschrauben M12x20 wechselweise über Kreuz
Anziehen (Anzugsmoment siehe unten)
XND.00015.001 – 03/2013
11
