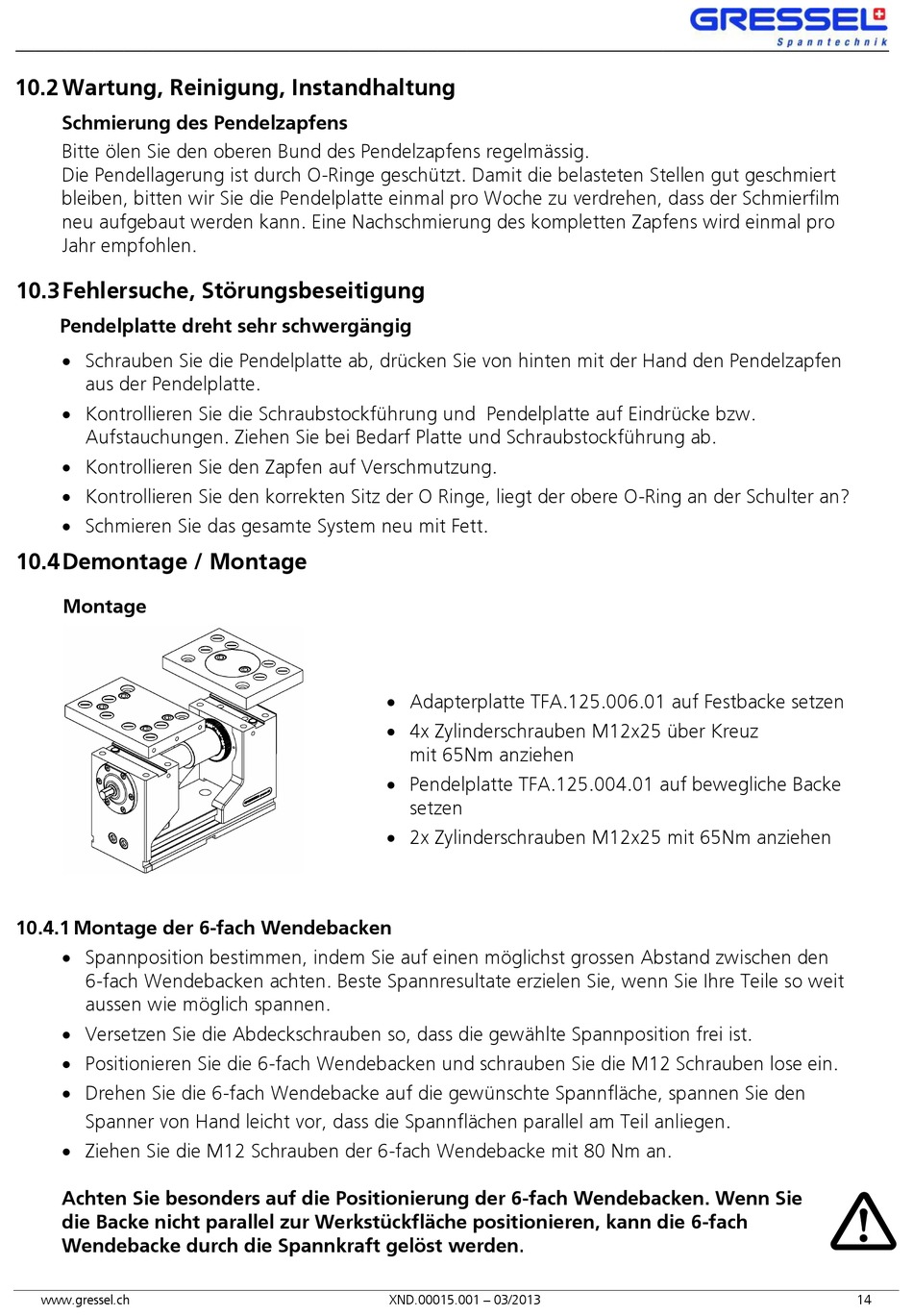

10.2 Wartung, Reinigung, Instandhaltung

Schmierung des Pendelzapfens
Bitte ölen Sie den oberen Bund des Pendelzapfens regelmässig.
Die Pendellagerung ist durch O-Ringe geschützt. Damit die belasteten Stellen gut geschmiert
bleiben, bitten wir Sie die Pendelplatte einmal pro Woche zu verdrehen, dass der Schmierfilm
neu aufgebaut werden kann. Eine Nachschmierung des kompletten Zapfens wird einmal pro
Jahr empfohlen.
10.3 Fehlersuche, Störungsbeseitigung
Pendelplatte dreht sehr schwergängig
 Schrauben Sie die Pendelplatte ab, drücken Sie von hinten mit der Hand den Pendelzapfen
aus der Pendelplatte.
 Kontrollieren Sie die Schraubstockführung und Pendelplatte auf Eindrücke bzw.
Aufstauchungen. Ziehen Sie bei Bedarf Platte und Schraubstockführung ab.
 Kontrollieren Sie den Zapfen auf Verschmutzung.
 Kontrollieren Sie den korrekten Sitz der O Ringe, liegt der obere O-Ring an der Schulter an?
 Schmieren Sie das gesamte System neu mit Fett.

10.4 Demontage / Montage

Montage

10.4.1 Montage der 6-fach Wendebacken

 Spannposition bestimmen, indem Sie auf einen möglichst grossen Abstand zwischen den
6-fach Wendebacken achten. Beste Spannresultate erzielen Sie, wenn Sie Ihre Teile so weit
aussen wie möglich spannen.
 Versetzen Sie die Abdeckschrauben so, dass die gewählte Spannposition frei ist.
 Positionieren Sie die 6-fach Wendebacken und schrauben Sie die M12 Schrauben lose ein.
 Drehen Sie die 6-fach Wendebacke auf die gewünschte Spannfläche, spannen Sie den
Spanner von Hand leicht vor, dass die Spannflächen parallel am Teil anliegen.
 Ziehen Sie die M12 Schrauben der 6-fach Wendebacke mit 80 Nm an.
Achten Sie besonders auf die Positionierung der 6-fach Wendebacken. Wenn Sie
die Backe nicht parallel zur Werkstückfläche positionieren, kann die 6-fach
Wendebacke durch die Spannkraft gelöst werden
www.gressel.ch
 Adapterplatte TFA.125.006.01 auf Festbacke setzen
 4x Zylinderschrauben M12x25 über Kreuz
mit 65Nm anziehen
 Pendelplatte TFA.125.004.01 auf bewegliche Backe
setzen
 2x Zylinderschrauben M12x25 mit 65Nm anziehen
.
XND.00015.001 – 03/2013 14
