6.2.5 Montage der Klemm-Verschluss Stücke – für Multitherm
Kollektoren, ES2V/2,65, ES2H/2,65
Die Klemm-Verschluss Stücke sind an die
Stutzen anzubringen, an denen die Vorlauf -
und Rücklauf-Leitungen nicht installiert sind.

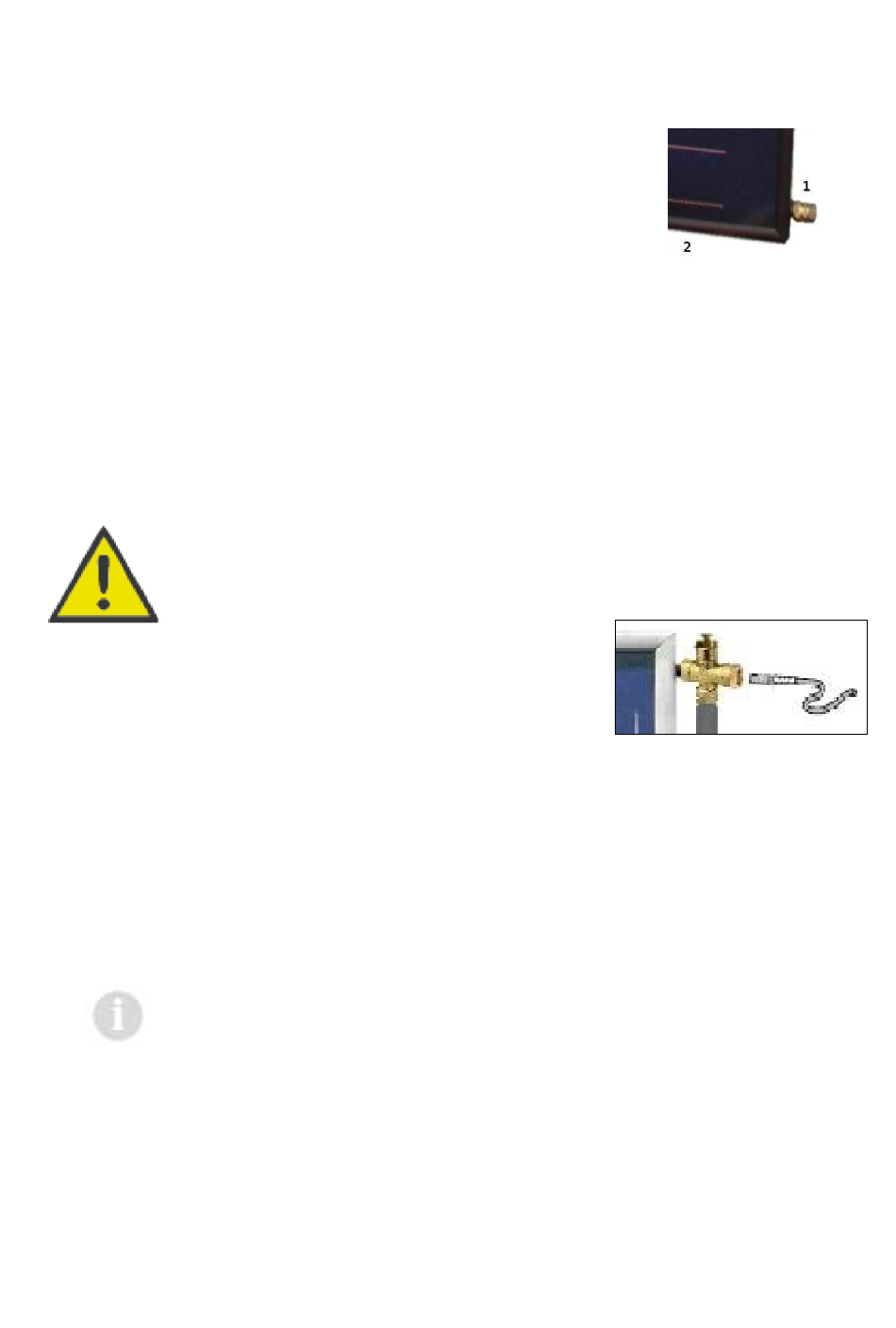

1) Klemm-Verschluss Stück
2) Kollektor
• in den Kollektorstutzen sind Stützhülse eingelegt
• die Mutter und den Klemmring auf die Stützhülse schieben
• das Klemm-Verschluss Stück auf die Kollektorstutzen
schieben
• den Klemmring mit den Klemm-Verschluss Stück schrauben

6.3 Temperatursensoranschluss

Anlagebeschädigung
Wenn der Temperatursensor falsch angeschlossen wird oder das
Kabel defekt ist, besteht die Gefahr der Anlagebeschädigung.
Das Fühlerkabel ist vor Beschädigungen (Beschädigungen durch
Vögel, Nagetieren) z.B. mit einem Schutzmantel zu sichern.
Den Temperatursensor in die
Tauchhülse einlegen:
• den Temperatursensor bis zum
Ende in die Tauchhülse
hineindrücken
• vor dem Vorschieben mit Hilfe der gelieferten Anpressfeder
sichern

6.4 Sammelleitungsanschluss

Den hydraulischen Anschluss mit der Sammelleitung ist mit Hilfe
des isolierten Wellrohrs durchzuführen. Starre Sammelrohre
dürfen nicht unmittelbar an den Kollektor angeschlossen werden.
Der Anschluss mit der Anlage ist unter dem Entlüfter Niveau
anzulegen.
Hinweis
Am Rücklauf das Fühlerkabel herunterführen.
21
