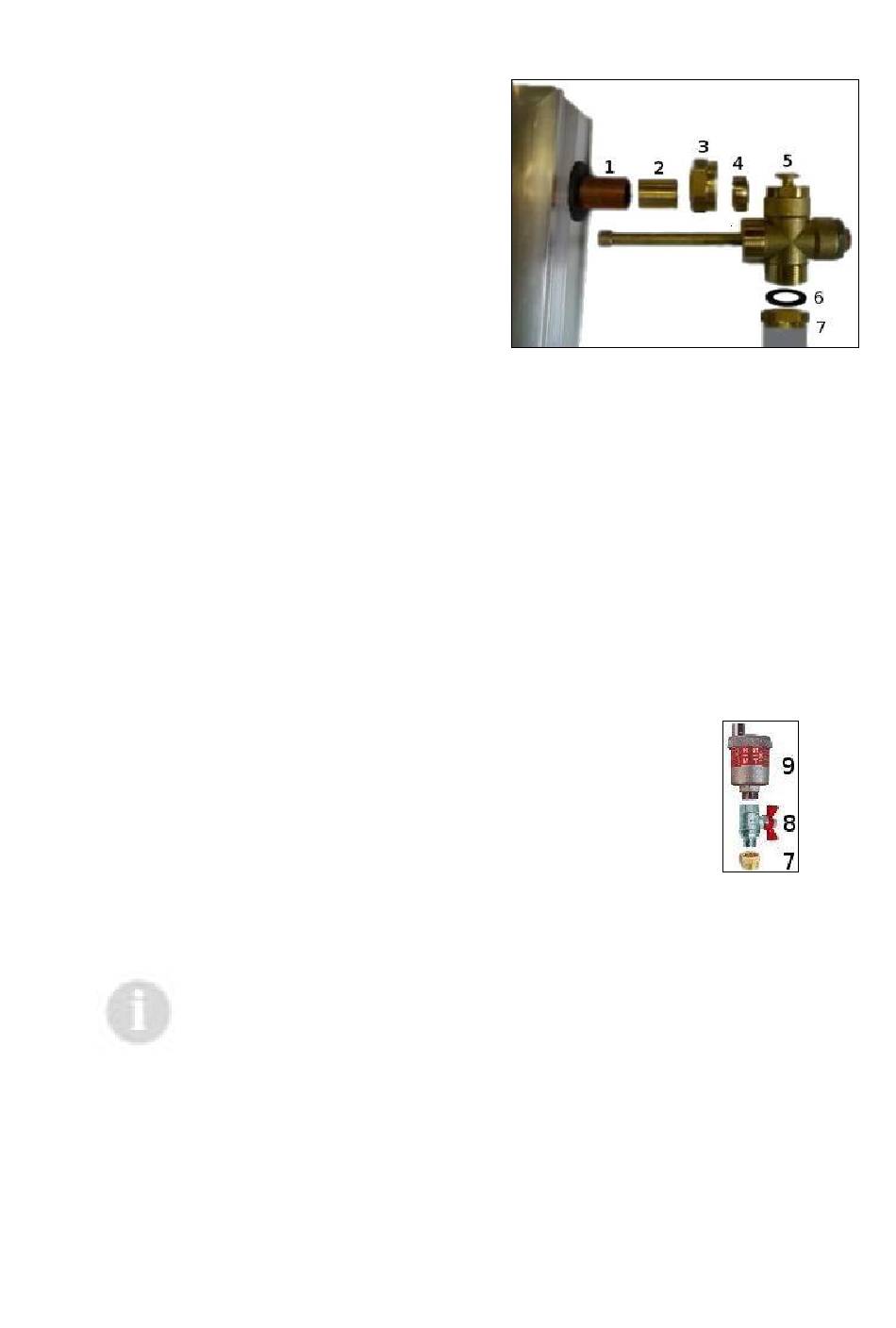

6.2.3 Anschluss Kollektor-Vorlauf

1) Kollektorstutzen
2) Stützhülse
3) Mutter
4) Klemmring
5) Kreuzstück mit
Handentlüfter und
Tauchhülse
6) Dichtung
7) Wellrohr mit Isolierung
• die Stützhülse (2) in den Kollektorstutzen (1) hineindrücken
• Mutter (3) auf den Kollektorstutzen (1) schieben
• den Klemmring (4) auf den Kollektorstutzen (1) schieben, die
Stützhülse mit dem Kreuzstück (5) in den Kollektorstutzen (1)
hineindrücken
• die Mutter (3) auf das Kreuzstücke (5) schrauben
• in die Mutter des Wellrohrs Dichtung (6) einlegen und auf das
Kreuzstück (5) von unten anschrauben
• das Wellrohr mit der Verrohrung verbinden
6.2.4 Schnellentlüfter Montage (optional)
Besteht die Notwendigkeit, kann statt dem Handentlüfter ein
Schnellentlüfter mit Kugelventil und Reduktion eingesetzt
werden.
7) Reduktion ¾ '' x 3/8''
8) Kugelventil 3/8"
9) Schnellentlüfter 3/8 ''
• von dem Kreuzstück (5) oben den
Handentlüfter abschrauben
• an dem Kreuzstück (5) von oben der Reihe nach der
Reduktion (7), Kugelventil (8) und Schnellentlüfter (9)
einschrauben
Hinweis
Wegen der hohen Temperaturen, die in den Solaranlagen
auftreten können, sind Metallentlüfter einzusetzen.
