6 Hydraulischer Anschluss der Kollektoren

6.1 Hydraulischer Anschluss der Kollektoren ES1V/2,0 und
ES1V/2,65
6.2 Hydraulischer Anschluss der Kollektoren ES2V/2,65;
ES2H/2,65
Hinweis
Die Leitungen und die hydraulische Armatur können links oder
rechts der Kollektoren Batterie angeschlossen werden. Die
Anleitung stellt die rechtseitige Anschlussmöglichkeit als Beispiel
vor.
Einseitiger Anschluss bis zu 5 Kollektoren.
Eine Batterie kann maximal aus 5 Kollektoren bestehen.
Hinweis
Der Kollektor-Vorlauf und -Rücklauf müssen am Kollektor oder
der Batterie diagonal angeschlossen werden. Dabei muss der
Vorlauf an den oberen Stutzen angeschlossen werden und der
Rücklauf an den unteren Stutzen. Die Leitungen und die
hydraulische Armatur können links oder rechts der Kollektoren
Batterie angeschlossen werden. An den zwei restlichen Stutzen
müssen Klemm-Verschluss Stücke angebracht werden. Die
Anleitung stellt die rechtseitige Anschlussmöglichkeit als Beispiel
dar.
Einseitiger Anschluss bis zu 10 Kollektoren.
Eine Batterie kann maximal aus 10 Kollektoren bestehen.

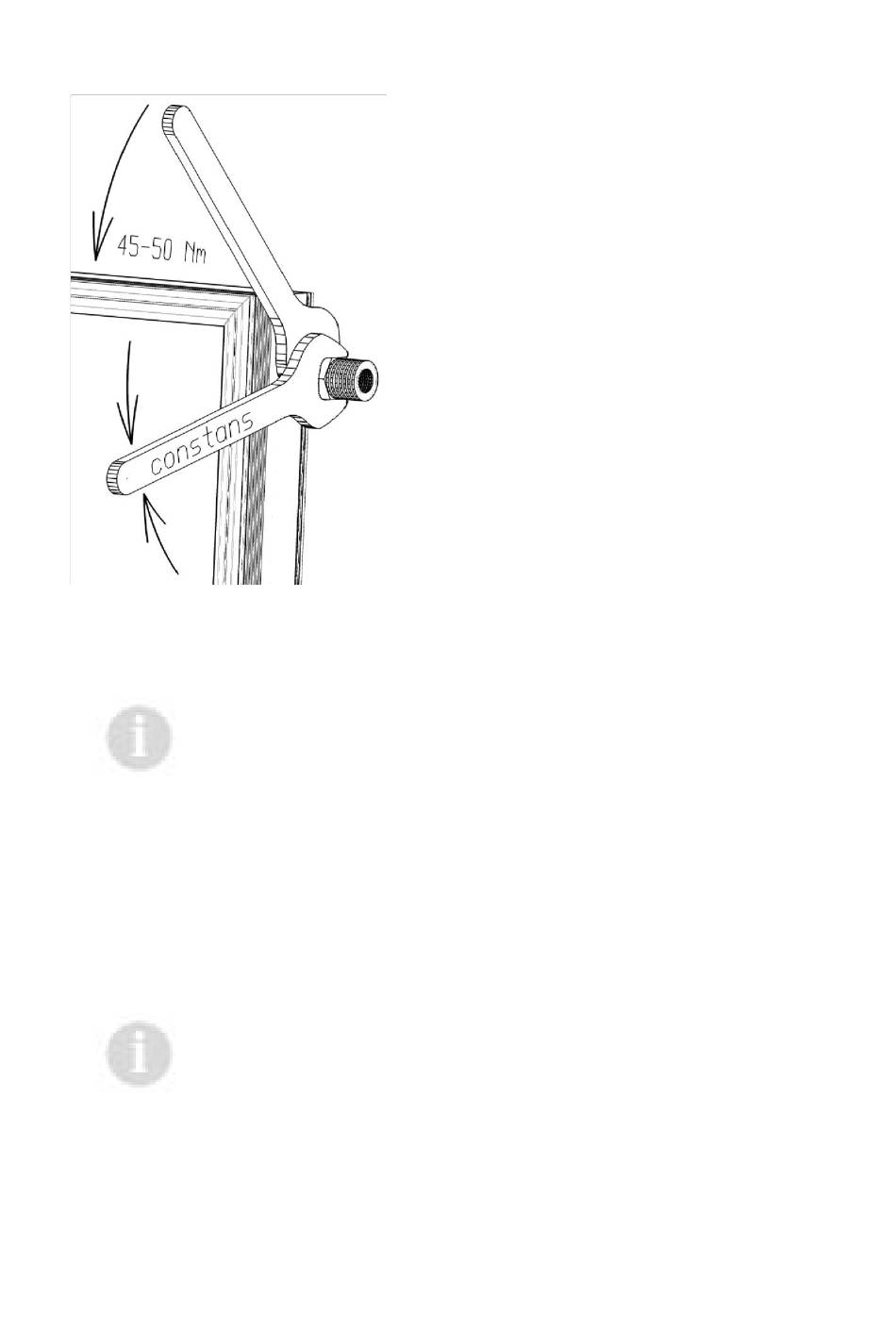

ACHTUNG!
ALLE KLEMMVERSCHRAUBUNGEN MIT
EINER KRAFT VON 45-50 Nm
ZU VERSCHRAUBEN
BEIM VERSCHRAUBEN KONTERN
DER KONTERSCHLÜSSEL AM VERBINDER
DARF BEIM VERSCHRAUBEN
SEINE POSITION NICHT VERÄNDERN.
Bei Undichtheit sind die
Klemmringverbindungen mit einer
Kraft von max. 80 Nm anzuziehen
Bei weiteren Undichtheiten Dichtmittel Loxeal
8672 gemäß den Anweisungen auf der
Verpackung verwenden.
