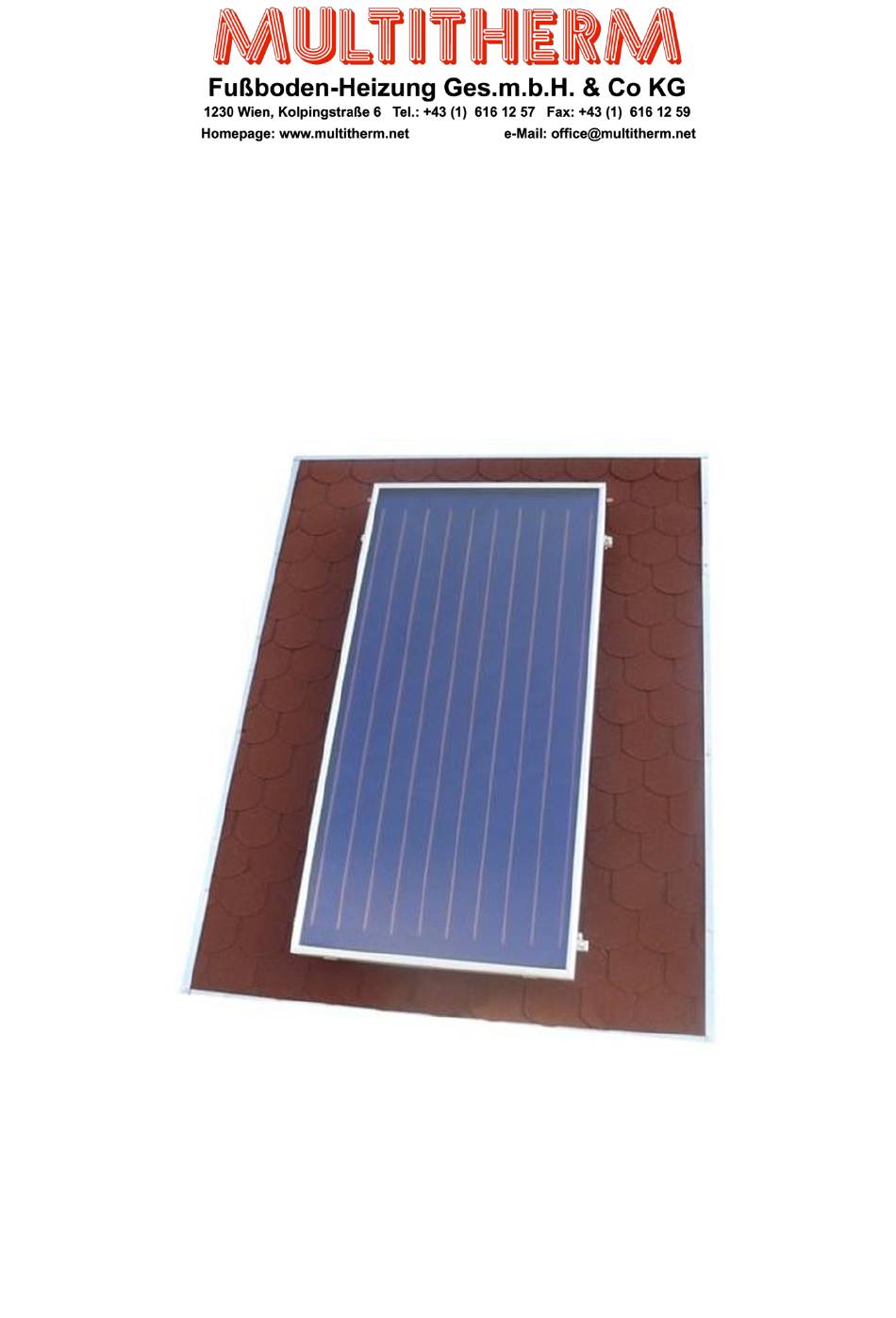

- Seite 1 Montageanleitung Multitherm Flachkollektoren auf Blech, Pappe, Bitumenschindel oder Blechziegelschrägdach Vor der Montage bitte lesen...
-
Seite 2: Inhaltsverzeichnis
Kollektorstandort ..................7 Technische Daten des Flachkollektors ............7 Benötigte Fläche ..................7 2.7.1 Typ ES1V2.0 und Multitherm für vertikale Montage......7 2.7.2 Typ ES1V2.65 und ES2V2.65 für vertikale Montage......7 2.7.3 Typ ES2H2.65 für horizontale Montage..........8 Durchfluss Widerstand in Kollektoren ............ - Seite 3 6.2.3 Anschluss Kollektor-Vorlauf..............20 6.2.4 Schnellentlüfter Montage (optional) ............. 20 6.2.5 Montage der Klemm-Verschluss Stücke – für Multitherm Kollektoren, ES2V/2,65, ES2H/2,65 ..................21 Temperatursensoranschluss............... 21 Sammelleitungsanschluss ................21 Endarbeiten ....................... 22 Anlageprüfung .................... 22 Befüllen der Solaranlage ................22 Anlageentlüften ..................23 Isolierarbeiten .....................
-
Seite 4: Sicherheit Bei Der Montage
Blitzschutzanlage Überschreitet die Kollektorenmontagehöhe 20m und das Gebäude hat keine Blitzschutzanlage sind alle Elemente, die elektrischen Strom leiten an einen Erder (minimaler Erder Durchschnitt beträgt 16mm²) und Ausgleichspotential anzuschließen. Wenn die Kollektorenmontagehöhe keine 20m überschreitet ist eine Blitzschutzanlage nicht notwendig. Hat das Gebäude eine Blitzschutzanlage, ist die Verbindung der Solaranlage mit der Blitzschutzanlage zu überprüfen. -
Seite 5: Vor Montagebeginn
2 Vor Montagebeginn Hinweis Weil die Montagearbeiten auf dem Dach gefährlich sein werden können, wird deren Durchführung von einer Dachdeckerfirma empfohlen. VERBRENNUNGSGEFAHR Wenn die Kollektoren und die Montagematerialien längere Zeit der Sonne ausgesetzt sind, besteht die Gefahr der Verbrennung an heißen Elementen. Um die Verbrennungsgefahr zu vermeiden, ist eine Schutzbekleidung zu tragen, der Kollektor und die Montagematerialen sind mit einer Plane abzudecken 2.1 Liefervollständigkeit... -
Seite 6: Transport Und Lagerung
2.2 Transport und Lagerung • Während des Transportes sind die Kollektorenanschlussstützen mit Gummikappen ausgestattet. • Die Kollektoren sollen am trockenen Standort aufbewahrt werden. Werden die Kollektoren draußen gelagert, sollen sie vor Witterungsbedingungen geschützt werden. 2.3 Technische Dokumentation Das Solaranlageset besteht aus verschiedenen Komponenten. Vor Einbau einer von denen, sollte die entsprechende Anleitung gelesen werden. -
Seite 7: Kollektorstandort
75 - 105 Durchfluss 2.7 Benötigte Fläche 2.7.1 Typ ES1V2.0 und Multitherm für vertikale Montage. Erforderlich sind ca. 2200 mm Höhe und ca. 1200 mm Breite für den ersten Kollektor und ca. 1100 mm Breite für jeden weiteren Kollektor. Werden die Kollektoren auf einem Schrägdach montiert, beträgt der minimale Kollektor Abstand vom Dachrand... -
Seite 8: Typ Es2H2.65 Für Horizontale Montage
2.8 Durchfluss Widerstand in Kollektoren Abbildung 1 Durchfluss Widerstand in Kollektoren 2.9 Garantiebedingungen der Montage und Nutzung der Multitherm Sonnenkollektoren mit Aluminiumabsorber Es ist ausschließlich Solarflüssigkeit zu verwenden die von dem Hersteller angeboten und zugelassen ist: z.B. ENSOLICOL AL - 30. - Seite 9 • bei der ersten Inbetriebnahme muss die Anlage entlüftet werden, die Dichtheitsprüfung muss vom Installateur bestätigt werden. Es sind ausschließlich Anschlusssysteme zu verwenden, die von dem Hersteller angeboten werden. Es ist empfohlen die Verrohrung aus säurebeständigen Wellrohrschläuchen oder Stahlrohren zu erstellen. Es ist verboten die Kollektorstutzen direkt mit Kupfer oder Messing der Verrohrung wegen möglicher Korrosion zu verbinden.
-
Seite 10: Dachhaken- Und Mehrschlitzprofileabstand
Menge und Abstand der Dachhaken Der erste Kollektor benötigt zwei Paar Dachhaken (oben und unten). Jeder nächste benötigt ein Dachhakenpaar (siehe nachfolgende Tabelle). Anzahl der Anzahl Abstand zwischen den Haken [mm] Kollektoren ES1V/2,0 Multitherm ES1V/2,65 ES2H/2.65 Haken ES2V/2.65 0,805 0,920 2,155 0,955... -
Seite 11: Senkrechter Abstand Der Dachhaken Und Mehrschlitzprofilen
3.2 Senkrechter Abstand der Dachhaken und Mehrschlitzprofilen Der Abstand zwischen oberem und unterem Profil soll sich in folgendem Bereich befinden: ES1V/2,0, Multitherm: w = 1480 – 1680 mm ES1V/2,65; ES2V/2.65: w= 1630 – 1830 mm ES2H/2.65: w=770-870 mm 4 Montage auf Schrägdach 4.1 Dachhakenmontage... -
Seite 12: Kollektorbefestigung Auf Blech- Oder Papp Dach
4.2 Kollektorbefestigung auf Blech- oder Papp Dach... -
Seite 13: Mehrschlitzprofile Verbinden
4.3 Mehrschlitzprofile verbinden Im Kollektoren Set, je nach Kollektoranzahl befindet sich die entsprechende Menge der Mehrschlitzprofile und Verbindungsstücke. Anzahl der ES1V/2,0; Multitherm ES1V/2,65;ES2V/2.65 ES2H/2.65 Kollektoren Profil Profil Profil Profil Profil 1115 mm 2235 mm 1215 mm 2435 mm 2495 mm 2 st. -
Seite 14: Verbindung Der Mehrschlitzprofile Mit Dachhaken
4.4 Verbindung der Mehrschlitzprofile mit Dachhaken 4.4.1 Befestigung des Mehrschlitzprofils 1. Kollektor 2. Mehrschlitzprofil 3. Dachhaken 4. Mutter und Scheibe 5. Dichtung 6. Dacheindeckung 7. Befestigungsschraubenset 8. Befestigungshaken • die Befestigungsschraube in das Profileinsetzen... -
Seite 15: Montage Der Mehrschlitzprofile
• mit Hilfe der Scheibe und Mutter mit dem Dachhaken verbinden, die Mehrschlitzprofile montieren, gemäß Pkt. 5.5 4.5 Montage der Mehrschlitzprofile • die Profile sind parallel zueinander zu befestigen, die Unter- und Oberkanten sollen auf gleicher Linie liegen • nach der Profilmontage sind die Schrauben anzuziehen Hinweis Zur richtigen Profilmontage Wasserwaage und z.B. -
Seite 16: Montage Der Kollektorbefestigungshaken
4.6.2 Montage der Kollektorbefestigungshaken Die Kollektorbefestigungshaken sind im oberen Schlitz des unteren Mehrschlitzprofils anzubringen, (siehe die Abbildungen). -
Seite 17: Montage Der Kollektoren
5 Montage der Kollektoren 5.1 Kollektoren Montage auf Rahmentragwerk Bei der Kollektoren Montage sind alle Sicherheitshinweise zu befolgen. Gefährdung • während der Dacharbeiten sind entsprechende Sicherheitsmaßnahmen zu treffen, um Unfälle zu vermeiden • während der Dacharbeiten muss man sich vor dem Abrutschen sichern •... -
Seite 18: Hydraulischer Anschluss Der Kollektoren
6 Hydraulischer Anschluss der Kollektoren ACHTUNG! ALLE KLEMMVERSCHRAUBUNGEN MIT EINER KRAFT VON 45-50 Nm ZU VERSCHRAUBEN BEIM VERSCHRAUBEN KONTERN DER KONTERSCHLÜSSEL AM VERBINDER DARF BEIM VERSCHRAUBEN SEINE POSITION NICHT VERÄNDERN. Bei Undichtheit sind die Klemmringverbindungen mit einer Kraft von max. 80 Nm anzuziehen Bei weiteren Undichtheiten Dichtmittel Loxeal 8672 gemäß... -
Seite 19: Montage Der Kollektorverbinder
6.2.1 Montage der Kollektorverbinder Kollektoren ES1V/2,0 und ES1V/2,65 – Anschluss an den oberen Stutzen Multitherm Kollektoren, ES2V/2,65 und ES2H/2,65 – Anschluss an den oberen und unteren Stutzen 1) Kollektorstutzen 2) Stützhülse 3) Mutter - Kollektorverbinder 4) Klemmring 5) Kollektorverbinder Die Kollektorverbinder auf dem Stutzen des ersten Kollektors anbringen, den nächsten Kollektor darzustellen und ausrichten. -
Seite 20: Anschluss Kollektor-Vorlauf
6.2.3 Anschluss Kollektor-Vorlauf 1) Kollektorstutzen 2) Stützhülse 3) Mutter 4) Klemmring 5) Kreuzstück mit Handentlüfter und Tauchhülse 6) Dichtung 7) Wellrohr mit Isolierung • die Stützhülse (2) in den Kollektorstutzen (1) hineindrücken • Mutter (3) auf den Kollektorstutzen (1) schieben •... -
Seite 21: Montage Der Klemm-Verschluss Stücke - Für Multitherm Kollektoren
6.2.5 Montage der Klemm-Verschluss Stücke – für Multitherm Kollektoren, ES2V/2,65, ES2H/2,65 Die Klemm-Verschluss Stücke sind an die Stutzen anzubringen, an denen die Vorlauf - und Rücklauf-Leitungen nicht installiert sind. 1) Klemm-Verschluss Stück 2) Kollektor • in den Kollektorstutzen sind Stützhülse eingelegt •... -
Seite 22: Endarbeiten
7 Endarbeiten 7.1 Anlageprüfung Nach den durchgeführten Montagearbeiten ist: • die richtige Montage aller Anlagebestandteile nachzuprüfen • die Druckprüfung der Anlage durchzuführen • die Anlage durchzuspülen • die Anlage mit der Solarflüssigkeit zu füllen Nach der Druckprüfung und dem Spülen ist die Anlage unverzüglich mit der Solarflüssigkeit zu füllen, andernfalls ist die Druckprüfung und das Anlagespülen unmittelbar vor dem Füllen mit Solarflüssigkeit durchzuführen. -
Seite 23: Anlageentlüften
die Befüllstation abzuschalten, bevor die Anlage vollständig entlüftet, ist • Absperrhahn (5) öffnen, Entleerungshahn (4) schließen. Anlage weiter füllen, bis zum Erreichen eines Drucks von 2,5- 3 bar auf dem Manometer (6) • die Steuerung einschalten (7) und die Solarpumpe manuell starten •... -
Seite 24: Instandhaltung, Wartung Und Service
8 Instandhaltung, Wartung und Service • Während der Wartungsarbeiten und anderen Arbeiten muss sich der Kollektor in einer stabilen Lage befinden, um das Umkippen oder die Rutschgefahr zu vermeiden • Unzulässig ist die Durchführung der Reparatur- und Wartungsarbeiten unter dem hochgehobenen und nicht vor selbständiges Abfallen gesicherten Kollektor •...
