4.3 Mehrschlitzprofile verbinden

Im Kollektoren Set, je nach Kollektoranzahl befindet sich die
entsprechende Menge der Mehrschlitzprofile und
Verbindungsstücke.
Anzahl der ES1V/2,0; Multitherm
Kollektoren
Profil
1115 mm
1 2 st.
2 -
3 2 st.
4 -
5 2 st.

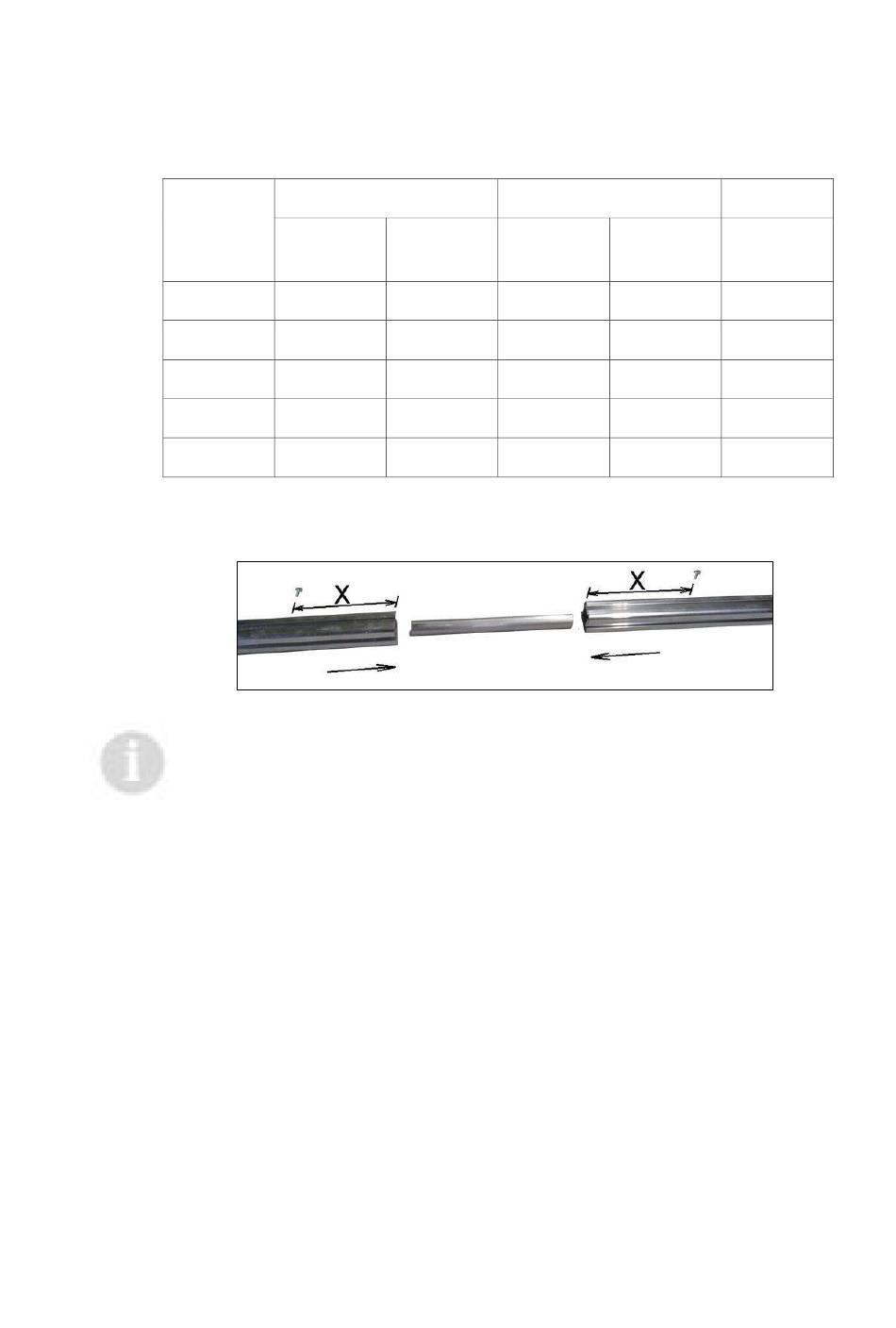

Abbildung 2 Profileanzahl und Menge der Verbindungsstücke
Die Profile sind gemäß der nachfolgenden Zeichnung zu
verbinden:
Hinweis
Um die unerwünschte Verschiebung des Verbindungsstückes zu
vermeiden, können Schrauben (nicht im Set geliefert) verwendet
werden
• die Schrauben in die Profile 105 mm vom Rand einschrauben
• beide Profile mit Hilfe des gelieferten Verbindungsstückes
verbinden
ES1V/2,65;ES2V/2.65 ES2H/2.65
Profil Profil
2235 mm 1215 mm
- 2 st.
2 st. -
2 st. 2 st.
4 st. -
4 st. 2 st.
Profil Profil
2435 mm 2495 mm
- 2 st.
2 st. 4 st.
2 st. 6 st.
4 st. 8 st.
4 st. 10 st.
