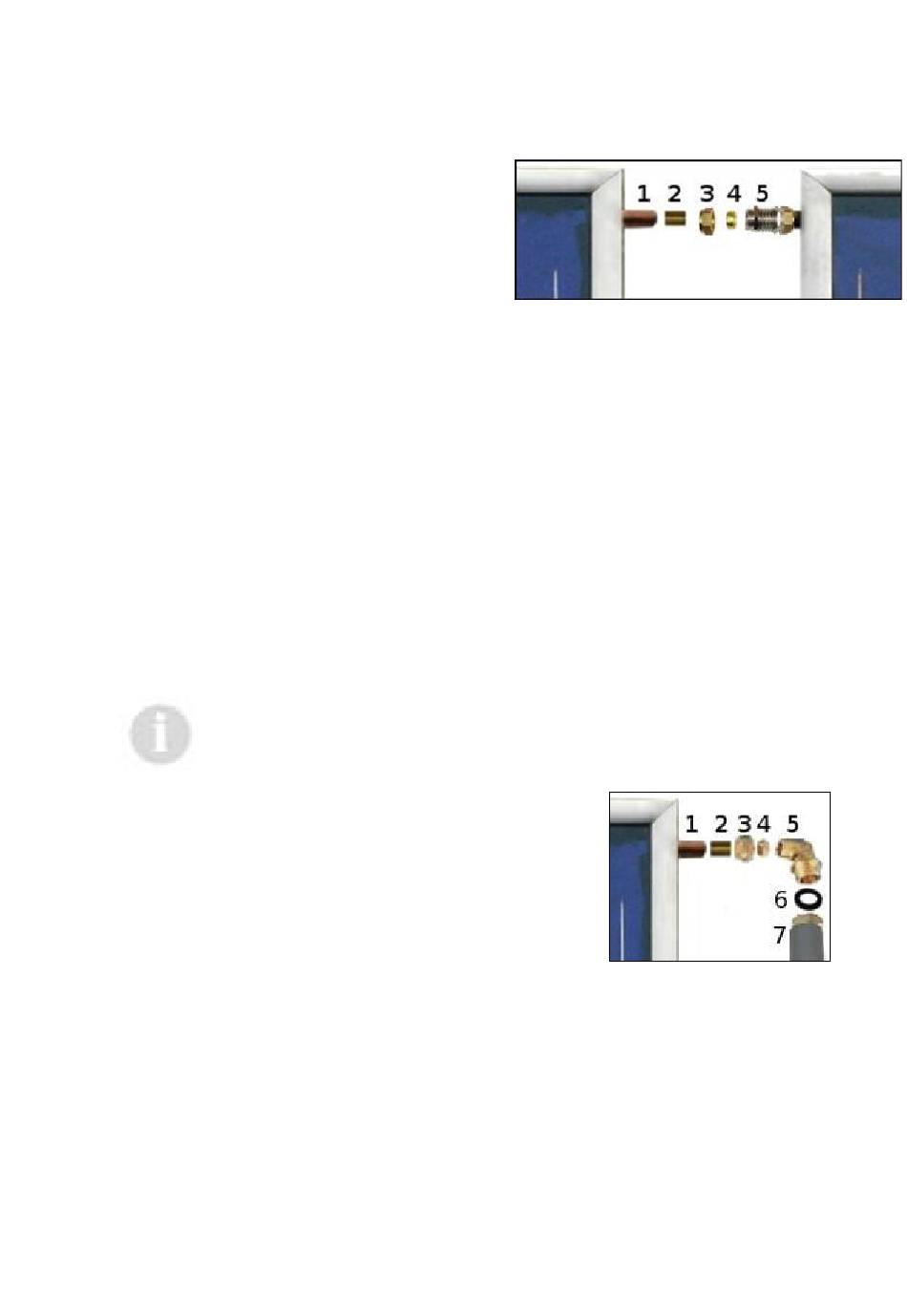

6.2.1 Montage der Kollektorverbinder

Kollektoren ES1V/2,0 und ES1V/2,65 – Anschluss an den oberen
Stutzen Multitherm Kollektoren, ES2V/2,65 und ES2H/2,65 –
Anschluss an den oberen
und unteren Stutzen
1) Kollektorstutzen
2) Stützhülse
3) Mutter -
Kollektorverbinder
4) Klemmring
5) Kollektorverbinder
Die Kollektorverbinder auf dem Stutzen des ersten Kollektors
anbringen, den nächsten Kollektor darzustellen und ausrichten.
• die Stützhülse (2) in die Kollektorstutzen (1) hineinrücken,
• die Mutter (3) des Kollektorverbinders auf die Kollektorstutzen
(1) schieben
• den Klemmring (4) auf die Kollektorstutzen schieben
• die Mutter (3) an den Kollektorverbinder schrauben
• in den Kollektorstutzen des zweiten Kollektors die Stützhülse
hineinrücken,
• die Mutter (3) des Kollektorverbinders auf die Kollektorstutzen
(1) schieben
• den Klemmring (4) auf die Kollektorstütze schieben
• die Mutter (3) an den Kollektorverbinder schrauben
Hinweis
Die Mutter ist so anzuziehen, dass die Verbindung dicht ist, aber
nicht zu stark, um den Kollektorstutzen nicht zu beschädigen.
6.2.2 Anschluss Kollektor- Rücklauf
1) Kollektorstutzen
2) Stützhülse
3) Mutter
4) Klemmring
5) Winkelverschraubung
6) Dichtung
7) Wellrohr mit Isolierung
• die Stützhülse (2) in den Kollektorstutzen (1) hineindrücken
• die Mutter (3) auf den Kollektorstützen (1) schieben
• den Klemmring (4) auf den Kollektorstutzen (1) schieben
• die Mutter (3) auf die Winkelverschraubung (5) schrauben
• in die Mutter des Wellrohrs Dichtung (6) einlegen und auf die
Winkelverschraubung (5) schrauben
• die Schlauchleitung mit der Verrohrung verbinden
