3 Dachhaken- und Mehrschlitzprofileabstand.

3.1 Dachhakenabstand

Hinweis
Die angegebenen Werte des Dachhakenabstandes sind
Richtwerte, die annähernd eingehalten werden sollten.
• bei Blech- oder Pappdächern ist der Hauptfaktor die
Dachspiegelverteilung, bei Faltblechdächern die
Senkungsverteilung auf der Dachfläche
Menge und Abstand der Dachhaken
Der erste Kollektor benötigt zwei Paar Dachhaken (oben und
unten). Jeder nächste benötigt ein Dachhakenpaar (siehe
nachfolgende Tabelle).
Anzahl der Anzahl
Kollektoren der
Haken
1 2
2 3
3 4
4 5
5 6

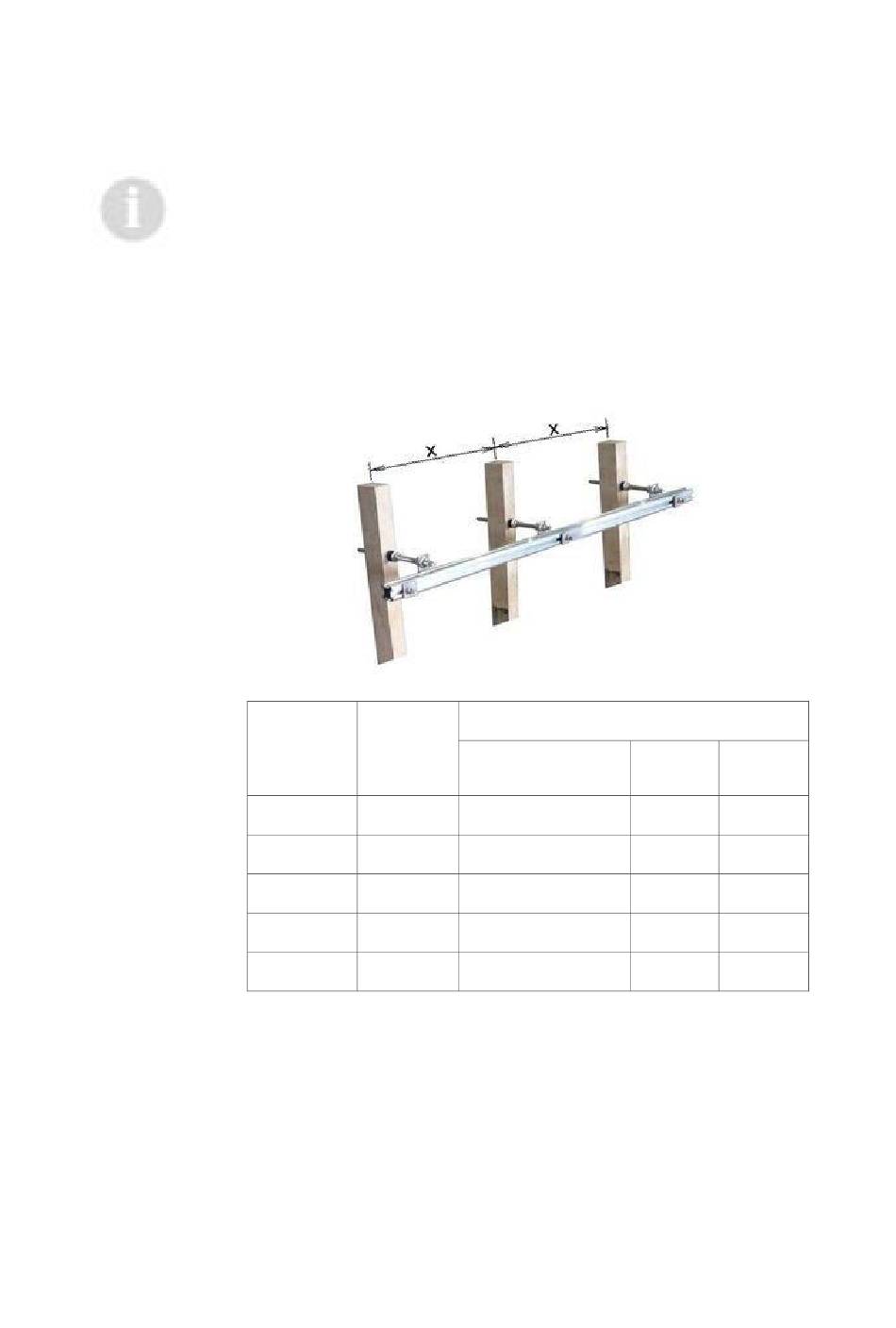

Abstand zwischen den Haken
ES1V/2,0 Multitherm
0,805
0,955
1,005
1,030
1,045
[mm]
ES1V/2,65 ES2H/2.65
ES2V/2.65
0,920 2,155
1,070 2,335
1,120 2,390
1,145 2,420
1,160 2,440
