5 Montage der Kollektoren

5.1 Kollektoren Montage auf Rahmentragwerk

Bei der Kollektoren Montage sind alle Sicherheitshinweise zu
befolgen.
Gefährdung
• während der Dacharbeiten sind entsprechende
Sicherheitsmaßnahmen zu treffen, um Unfälle zu vermeiden
• während der Dacharbeiten muss man sich vor dem
Abrutschen sichern
• die Montagearbeiten sind mindestens von zwei Personen
durchzuführen
• während der Arbeiten ist Schutzbekleidung zu tragen
• nach der Montage ist nachzuprüfen, ob das Montageset und
die Kollektoren sicher befestigt wurden
Hinweis
Während des Transportes und der Montage müssen die
Kollektoren vor dem Abrutschen gesichert werden. Für einen
Kollektor sind vier Klemmen vorgesehen, je zwei pro ein Profil.

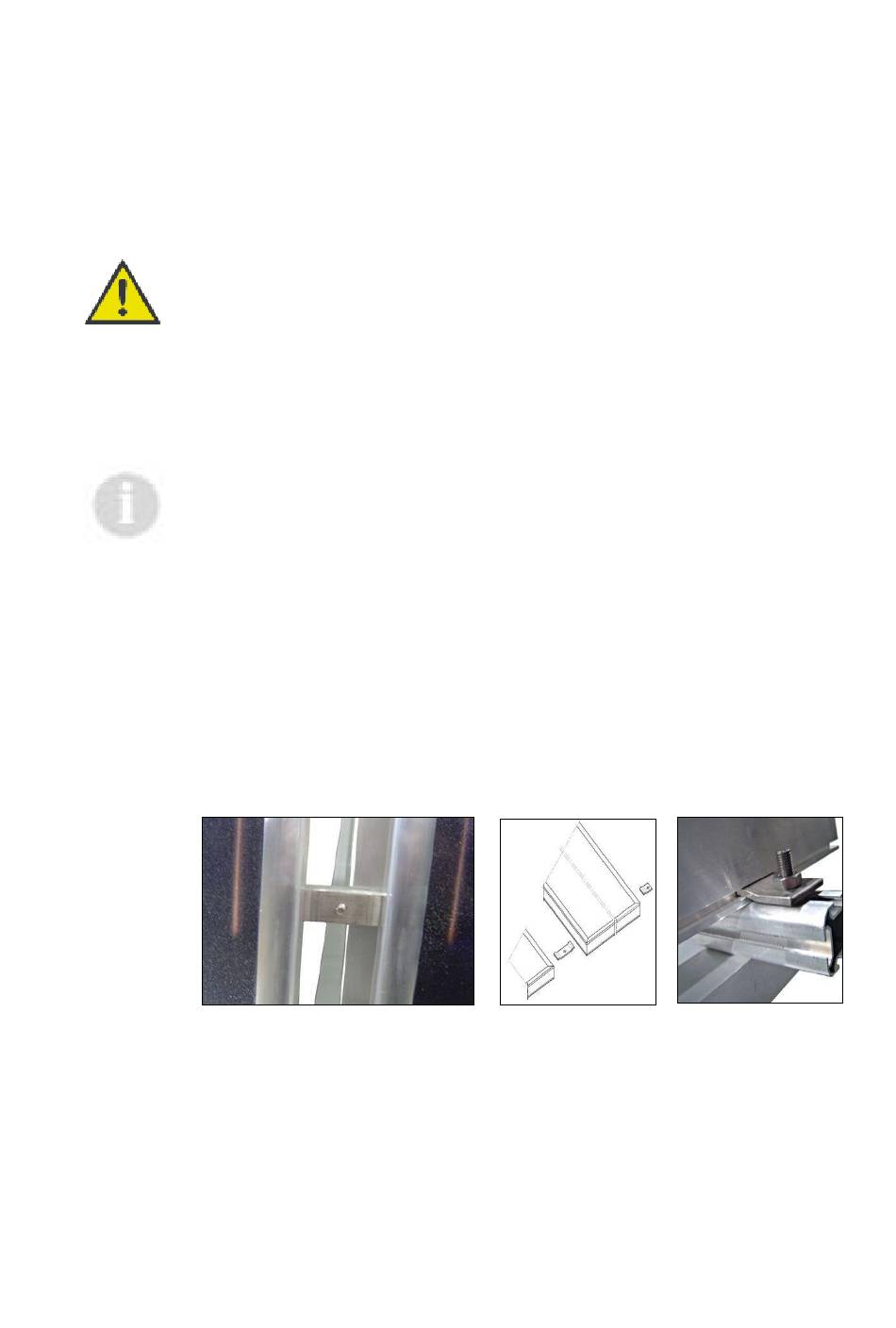

• die Schrauben in den Profilen einsetzen, je zwei pro einen
Kollektor
• den Kollektor auf den Mehrschlitzprofilen so hinlegen, dass er
sich am unteren Befestigungshaken abstützt
• die Kollektoren mit den Kollektorverbindern hydraulisch
verbinden (gemäß Pkt. 5.4.1)
• die Befestigungsscheiben am unteren Schlitz des
Kollektorrahmen einlegen und die Mutter mit der
Profilschraube verbinden, siehe Zeichnung
Für die seitliche Montage sind Einzelbefestigungsscheiben und
zwischen den Kollektoren Doppelbefestigungsscheiben
vorgesehen.
17
