3.2 Senkrechter Abstand der Dachhaken und
Mehrschlitzprofilen
4 Montage auf Schrägdach

4.1 Dachhakenmontage

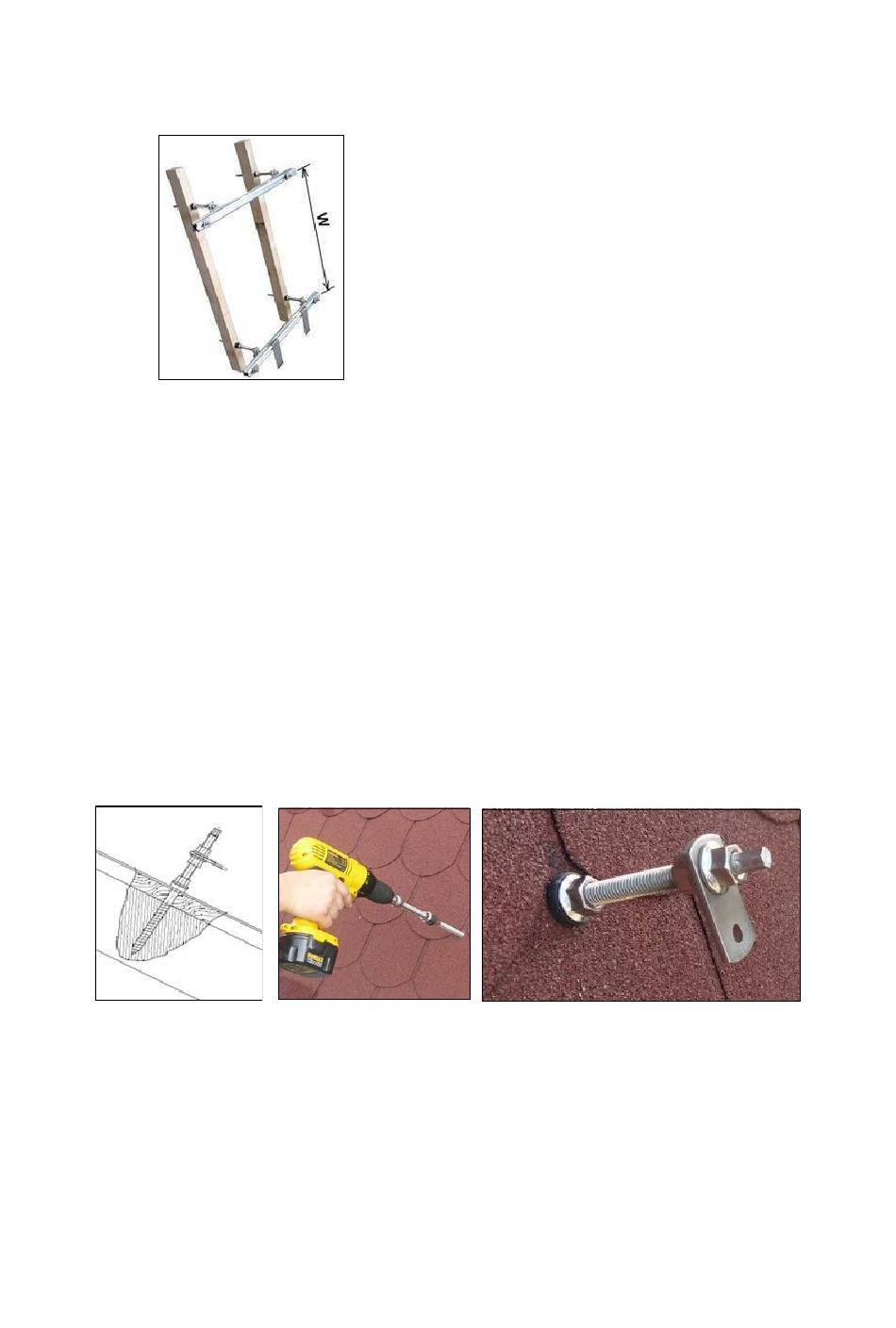

Der Abstand zwischen oberem und unterem Profil
soll sich in folgendem Bereich befinden:
ES1V/2,0, Multitherm: w = 1480 – 1680 mm
ES1V/2,65; ES2V/2.65: w= 1630 – 1830 mm
ES2H/2.65: w=770-870 mm
Als erstes sind die Dachhaken zu befestigen. Bei der Montage
nach den Richtlinien der Punkten 4.1 und 4.2 – Dachhaken- und
Mehrschlitzprofileabstand vorgehen.
• die Dachspiegel lokalisieren und die Bohrungen für die
Schrauben anzeichnen
• in die Dacheindeckung Löcher mit empfohlenem
Durchmesser vom 8mm bohren
• die Schraube in den Dachspiegel einschrauben bis zum
Widerstand der Anpressmutter mit einer Dichtung gegen
Dachdeckung
• die oberen Anpressmuttern, die mit einer Befestigungsplatte
versehen sind, anschrauben, wie auf der Zeichnung unten
11
