• mit Hilfe der Scheibe und Mutter mit dem Dachhaken
verbinden, die Mehrschlitzprofile montieren, gemäß Pkt. 5.5

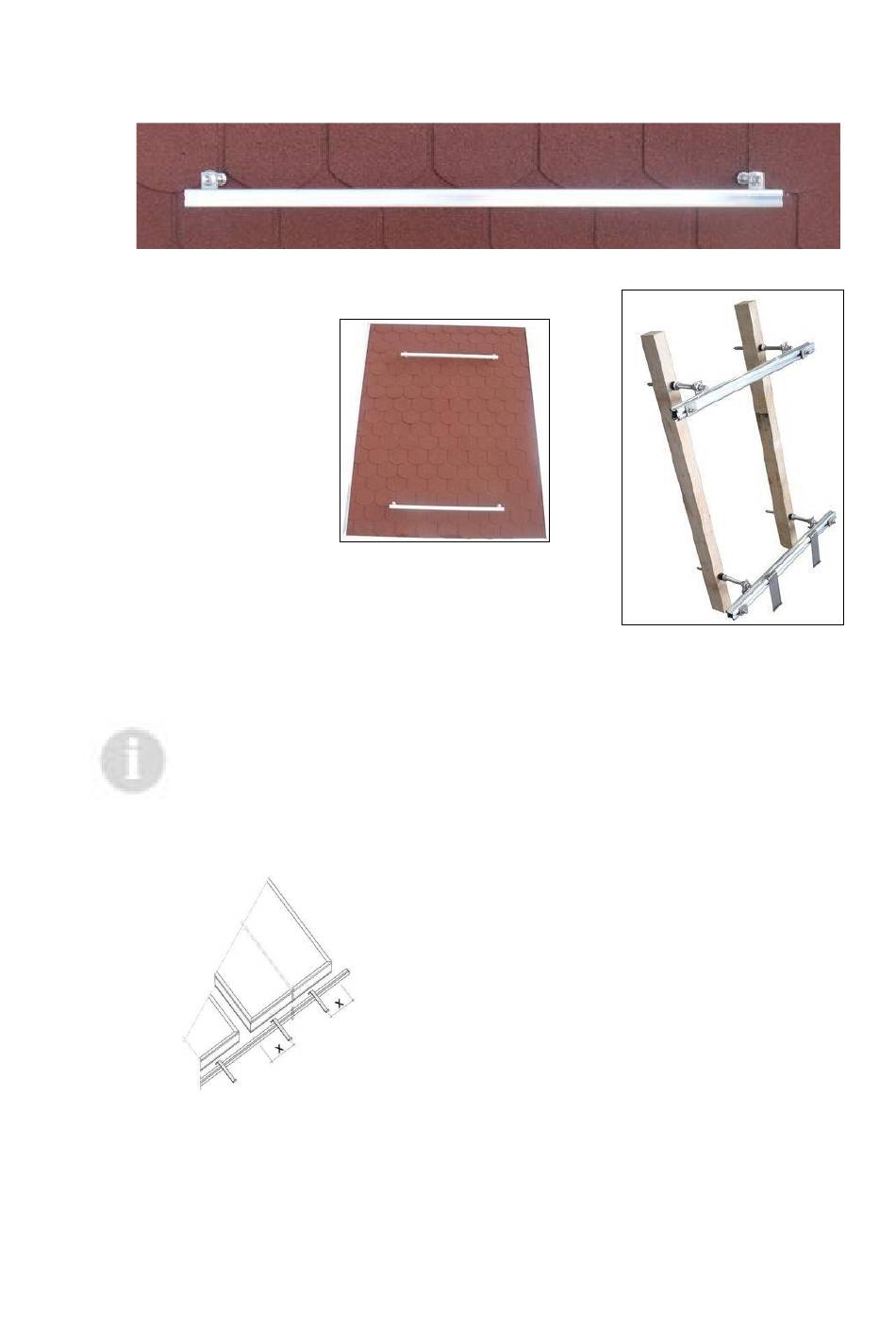

4.5 Montage der Mehrschlitzprofile

• die Profile sind parallel zueinander
zu befestigen, die Unter- und
Oberkanten sollen auf gleicher Linie
liegen
• nach der Profilmontage sind die Schrauben anzuziehen
Hinweis
Zur richtigen Profilmontage Wasserwaage und z.B. Dachlatte
verwenden.

4.6 Montage der Kollektorbefestigungshaken

4.6.1 Kollektorbefestigung auf Mehrschlitzprofil

Jeder Kollektor muss auf zwei Befestigungshaken,
die vor Abrutschen sichern, liegen.
Die Befestigungshaken müssen zwischen 200 –
280mm vom Kollektorrand angebracht werden.
