SESSELBESCHREIBUNG

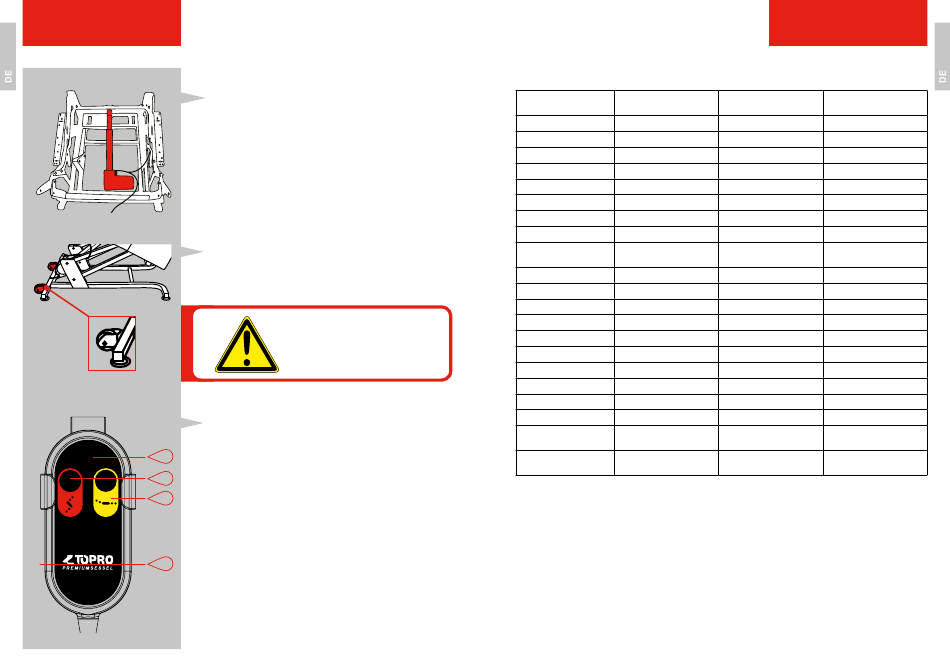

Abbildung 3: Rahmen und Motor
Abbildung 4: Rollenunterbau
1
2
3
4
Abbildung 5: Fernbedienung
16

4.4 Baugruppen und Komponenten

4 4 1 Rahmen und Motor

Motor (rot markiert) steuert die Rückenlehne, die
Beinstütze und die Aufstehfunktion.

4 4 2 Rollenunterbau

Mit Hilfe der zwei integrierten Rollen kann das unter-
wiesene Bedienpersonal den Sessel ankippen und
verrollen.
GEFAHR!
Das Verschieben von im Sessel
sitzenden Personen birgt eine
hohe Unfallgefahr und ist nicht
erlaubt!

4 4 3 Fernbedienung

1. D ie Betriebsleuchte leuchtet, wenn die Tasten der
Fernbedienung gedrückt werden.
2. Rote Taste: Aufrecht sitzen und sicher aufstehen
3. Gelbe Taste: Sicher hinsetzen und ruhen im liegen
4. Eingang für Kinder-Sicherungspin
(siehe Kapitel 5.2.3)

4.5 Technische Daten

Mechanische Daten Sitzbreite
Sitzhöhe
Sitztiefe
Körpergröße
Höhe Rückenlehne
Neigung Rückenlehne
Sesselhöhe
Sesselbreite
Sessellänge in
Ruheposition
Maximale Belastung
Platzbedarf
Gewicht
Elektrische Daten Betriebsspannung
Steuerspannung
Leistungsaufnahme
Bemessungsspannung
Bemessungsfrequenz
Bemessungsaufnahme
Ort der Aufstellung
Betriebsart 1)
bei max Nennlast
max Verstell-
geschwindigkeit 2)
1) B etriebsart = Aussetzbetrieb AB 2 min/18 min, d. h. maximal 2 Minuten unter Nennlast
fahren, danach muss eine Pause von 18 Minuten eingehalten werden. Andernfalls kann
es zu Funktions ausfall kommen!
2) V erstellgeschwindigkeit = Geschwindigkeit, mit der sich der Gabelkopf ohne Belastung
verfahren lässt (entsprechend der Belastung variiert die Verstellgeschwindigkeit).
SESSELBESCHREIBUNG XXX
Sesselmodell Sesselmodell
Modena Siena
51cm 51cm
43,5 cm 45,5 cm
52 cm 54 cm
ca. 160-180 cm ca. 160-180 cm
61,5 cm 57,5 cm
ca. 158º Grad ca. 158º Grad
105 cm 103 cm
83 cm 80 cm
162 cm 162 cm
150 kg 150 kg
162 x 80 cm 162 x 80 cm
42,30 kg 46,50 kg
230 Volt 230 Volt
24 Volt 24 Volt
6 Amp 6 Amp
100-240 V 100-240 V
50-60 Hz 50-60 Hz
345 W 345 W
Geschlossene Räume Geschlossene Räume
10 % / max. 10 % / max.
5 Schaltzyklen 5 Schaltzyklen
44 mm/s 44 mm/s
