3.4 Produktübersicht
14
13
12
11
10
9

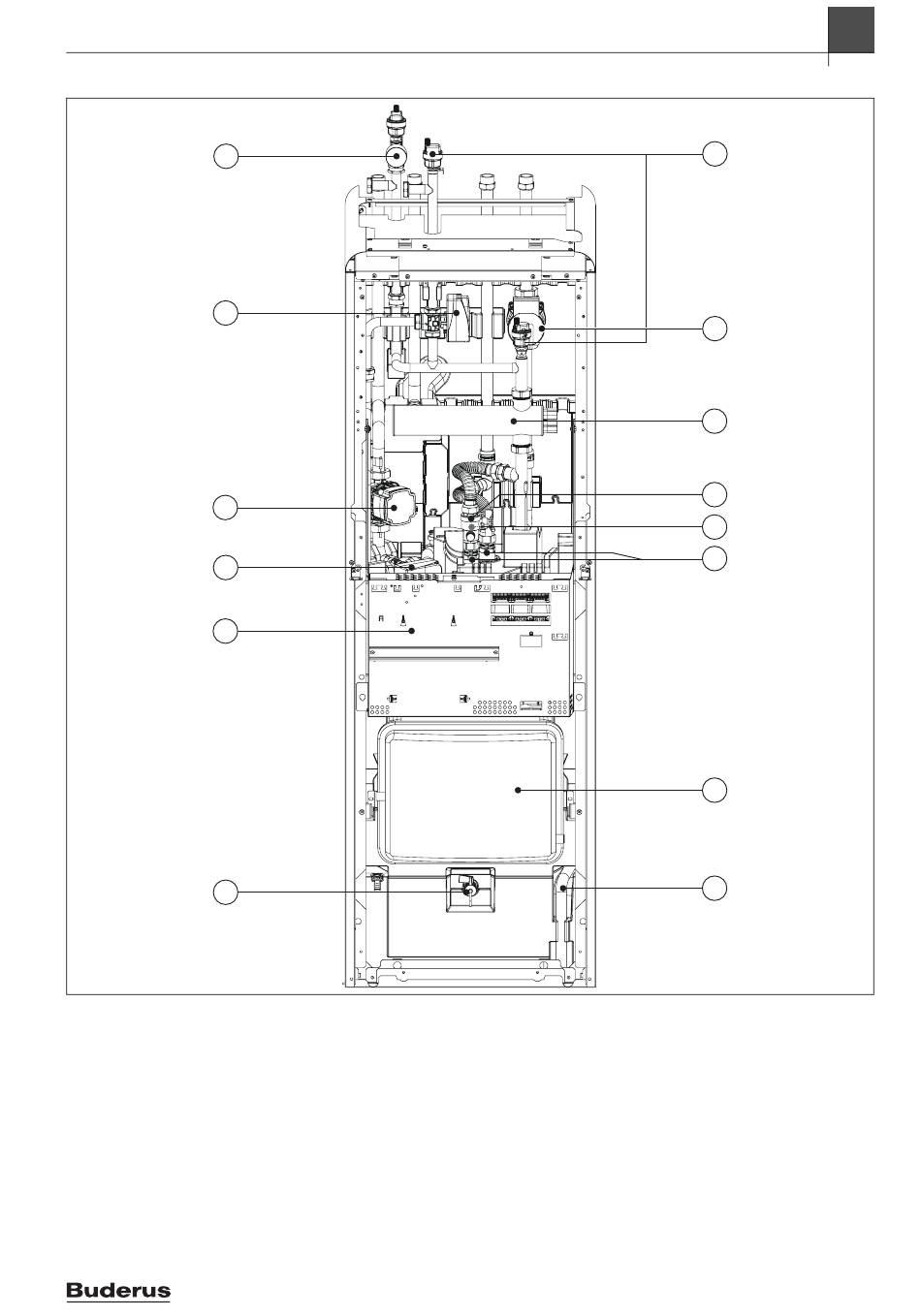

Bild 2 Komponenten
[1] VL2 Entlüftungsventil
[2] Heizkreispumpe 1
[3] Elektrischer Zuheizer
[4] Absperrventil
[5] Entleerhahn
[6] Pufferspeicheranschlüsse
[7] Ausdehnungsgefäß
[8] Ablassschlauch
[9] VA0-Ventil (Puffer-Entleerung)
[10] Elektrischer Anschlusskasten
[11] VW1-Ventil (Warmwasser-Umschaltventil)
[12] PC0-Ventil Primärkreispumpe
[13] VC0-Ventil (Bypass-Umschaltventil)
Logatherm WLW196i.2..IR/AR TP120 – 6721818647 (2023/12)
[14] Sicherheitsgruppe (Sicherheitsventil, Manometer und VL1 Ent-
lüftungsventil)
3.5 Informationen zur Inneneinheit
Die Inneneinheit ist für die Aufstellung in Innenräumen ausgelegt und
eignet sich für den Anschluss an eine Außeneinheit der Gerätelinie
WLW196i.2.Die Inneneinheit verfügt u. a. über einen integrierten 9 kW
elektrischen Zuheizer und einen Pufferspeicher mit einem Volumen von
70 Litern.Um warmes Wasser zu erzeugen, muss ein separater Warm-
wasserspeicher oder ein Speicher mit Frischwasserstation neben der In-
neneinheit installiert werden.
3
Produktbeschreibung
1
2
3
4
5
6
7
8
