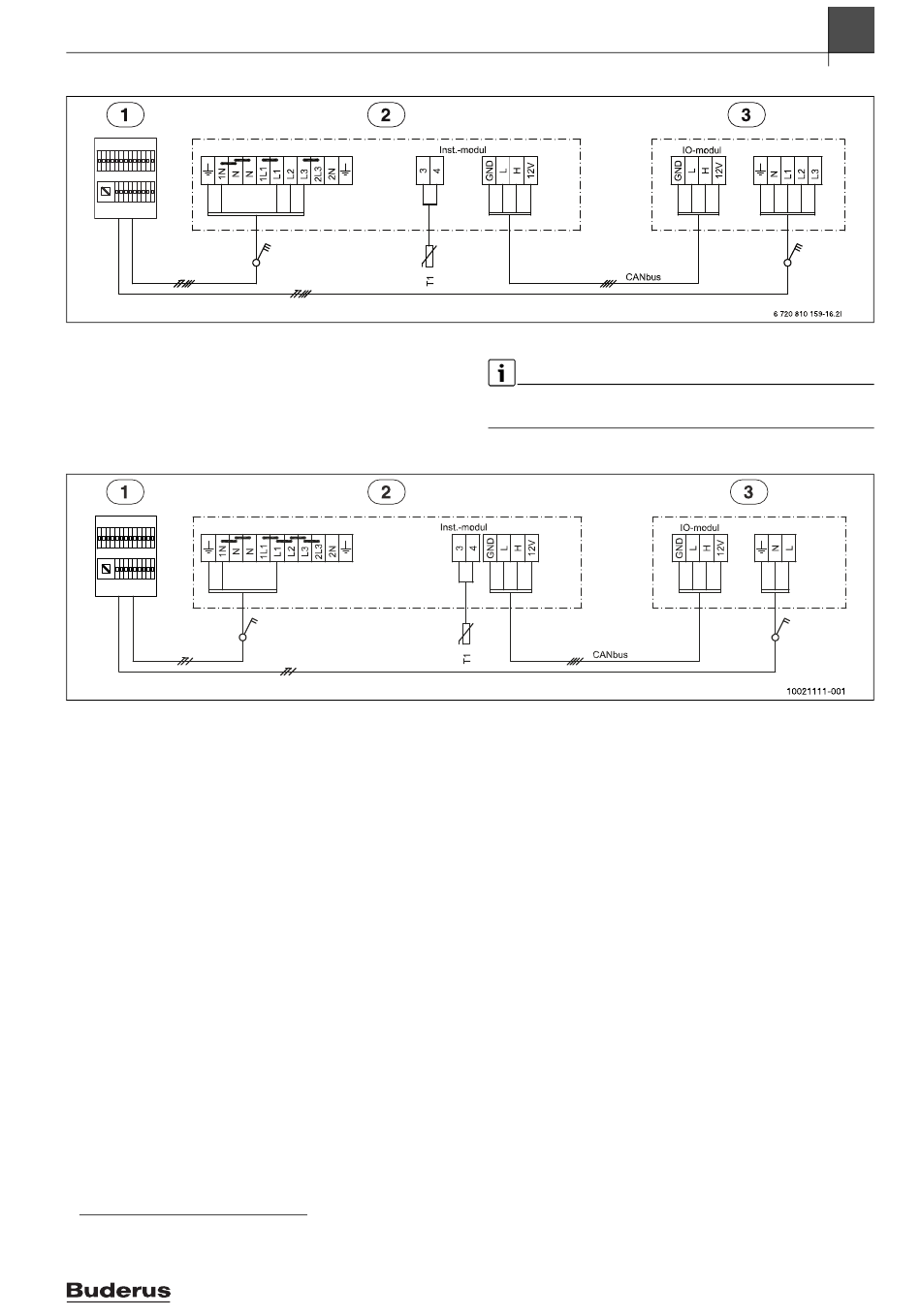

11.6.2 Schaltplan IDU iTP 3N~ und Wärmepumpe 3N~, Standardeinstellung

Bild 50 Schaltplan 3 N~

[1]

Hauptverteiler

[2]

Inneneinheit mit 9 kW, 400V 3N~

[3]

Wärmepumpe 11/14 kW, 400V 3N~

[T1] Außentemperaturfühler

11.6.3 Schaltplan IDU iTP 1N~ und Wärmepumpe 1N~

Bild 51 Schaltplan 1N~

[1]

Hauptverteiler

[2]

Inneneinheit 9 kW, 230V 1N~

[3]

Wärmepumpe 4/6/8/11 kW, 230V 1N~

[T1] Außentemperaturfühler

1) Nicht für Deutschland

Logatherm WLW196i.2..IR/AR TP120 – 6721818647 (2023/12)

Elektro-Heizeinsatz L1-L2, Wärmepumpe L3. Elektro-Heizeinsatz L3 im

Wärmepumpenbetrieb gesperrt.
