5
Installation
5.8 Klemmenkastenanordnung

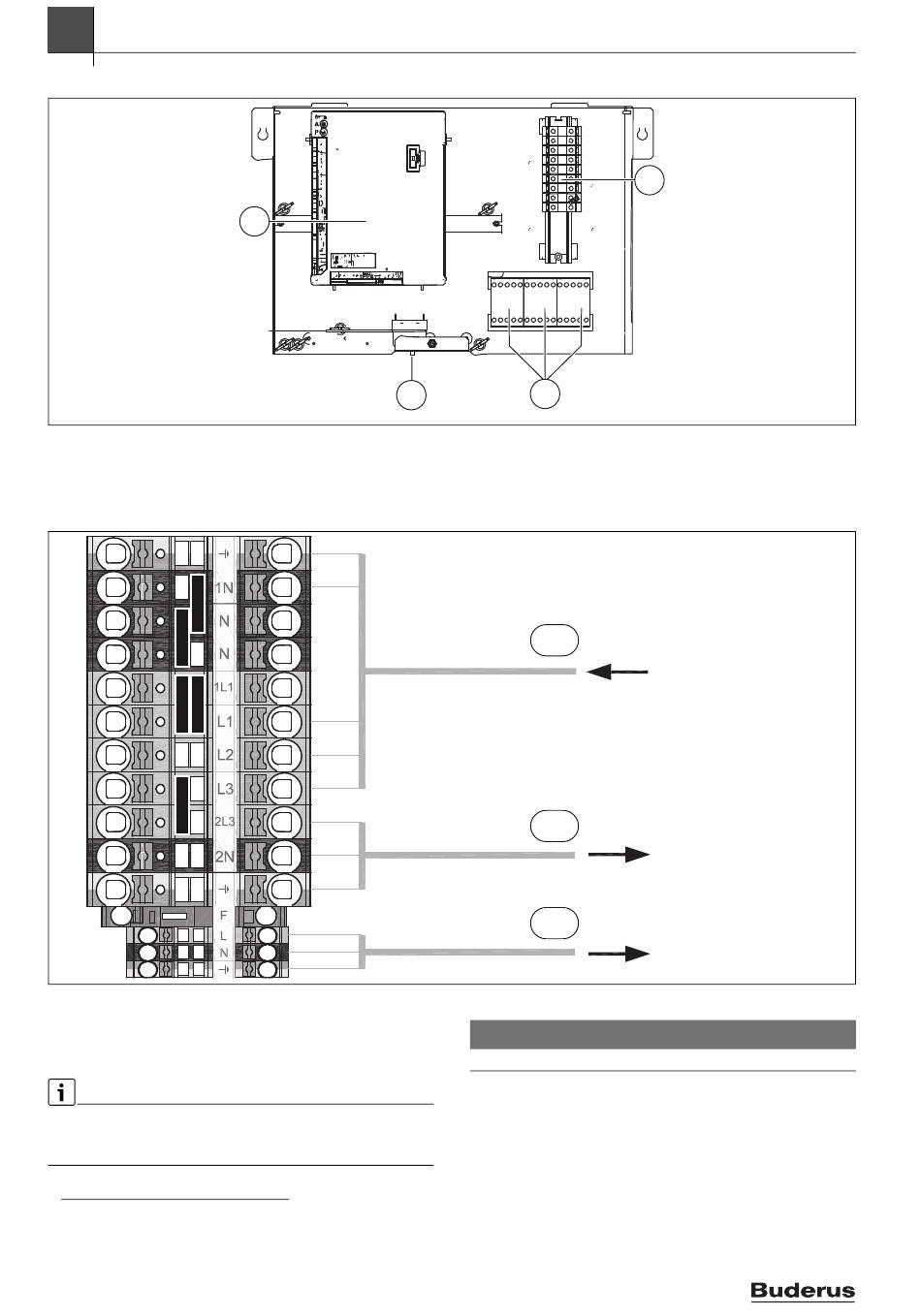

Bild 23 Klemmenkastenanordnung
[1] Anschlussklemmen
[2] Schütze K1, K2, K3 für Elektroheizung
[3] Entriegeln des Überhitzungsschutzes der Elektro-Heizeinsatz
[4] Installationsmodul HC100
Bild 24 Klemmenbelegung im Klemmenkasten
[1] 400 V 3 N~ 16 A, Eingang
[2] 230 V 1 N~, Wärmepumpe 4/6/8/11 kW
[3] 230 V 1 N~, EMS Plus Zubehör
Elektro-Heizeinsatz nur bei L1 und L2 während des Wärmepumpenbe-
triebs. Ansonsten benötigt die Wärmepumpe eine separate Spannungs-
versorgung über den Hauptverteiler.
1) Alternativ können die einphasigen Wärmepumpen eine direkte Netzzuleitung
vom Sicherungskasten erhalten.
18
4
3
1)
Logatherm WLW196i.2..IR/AR TP120 – 6721818647 (2023/12)
1
2
6 720 810 940-03.2T
5.8.1 Klemmenbelegung im Klemmenkasten, 9-kW-Elektro-Heiz-
einsatz 3 N~, Standardeinstellung
1
2
3
HINWEIS
Der Anschluss mit EVU findet sich in Kapitel 9.1.3.
6 720 809 156-16.4I
