Buderus Logatherm WLW196i-8 IDU iTP Installationsanleitung Seite 48

11
Technische Daten
11.6.8 Alternativer Anschluss zum EMS-BUS

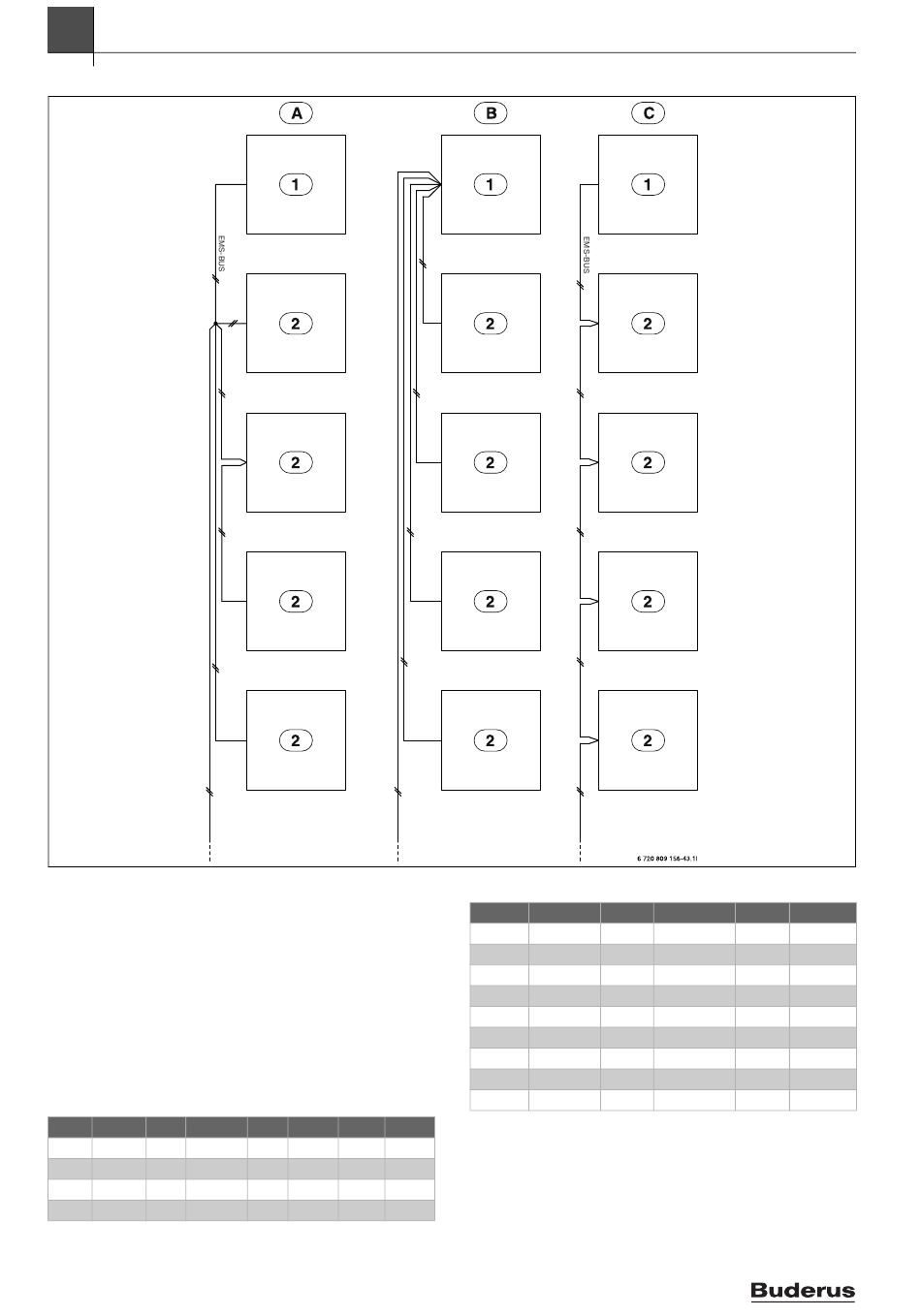

Bild 56 Alternativer Anschluss zum EMS-BUS
[A] Sternförmiges Netz und Reihenschaltung mit externem An-
schlusskasten
[B] Sternförmiges Netz
[C] Reihenschaltung
[1] Installationsmodul
[2] Zubehörmodule (z. B. Raumregler, Mischventilmodul, Solarmo-
dul)
11.6.9 Temperaturfühlermesswerte
Inneneinheit
Temperaturfühlereingang, angeschlossen an die Inneneinheit (T0, T1,
TW1, TC0, TC1) enthält Messwerte gemäß Tab. 13 und 14.
ºC Ω ºC Ω
20 12488 40 5331
25 10001 45 4372
30 8060 50 3605
35 6536 55 2989
Tab. 13 Vorlauf- und WW-Temperaturfühler T0, TW1, TC0, TC1
48
ºC Ω ºC Ω
60 2490 80 1256
65 2084 85 1070
70 1753 90 915
75 1480 - -
Logatherm WLW196i.2..IR/AR TP120 – 6721818647 (2023/12)
ºC Ω ºC
T
-40 154300 5
-35 111700 10
-30 81700 15
-25 60400 20
-20 45100 25
-15 33950 30
-10 25800 35
-5 19770 40
0 15280 45
Tab. 14 Außentemperaturfühler T1
Ω ºC Ω
T T
11900 50 1696
9330 55 1405
7370 60 1170
5870 65 980
4700 70 824
3790 75 696
3070 80 590
2510 85 503
2055 90 430
