Funktionsbeskrivning,
Reglering - värme
12
fortsättning
TKS 3000 EC styr en reläutgång för start och stopp av elvärme. Reläet matas med
230V AC från Line ingången.
Elvärmen kan konfigureras som extern eller intern i menyn.

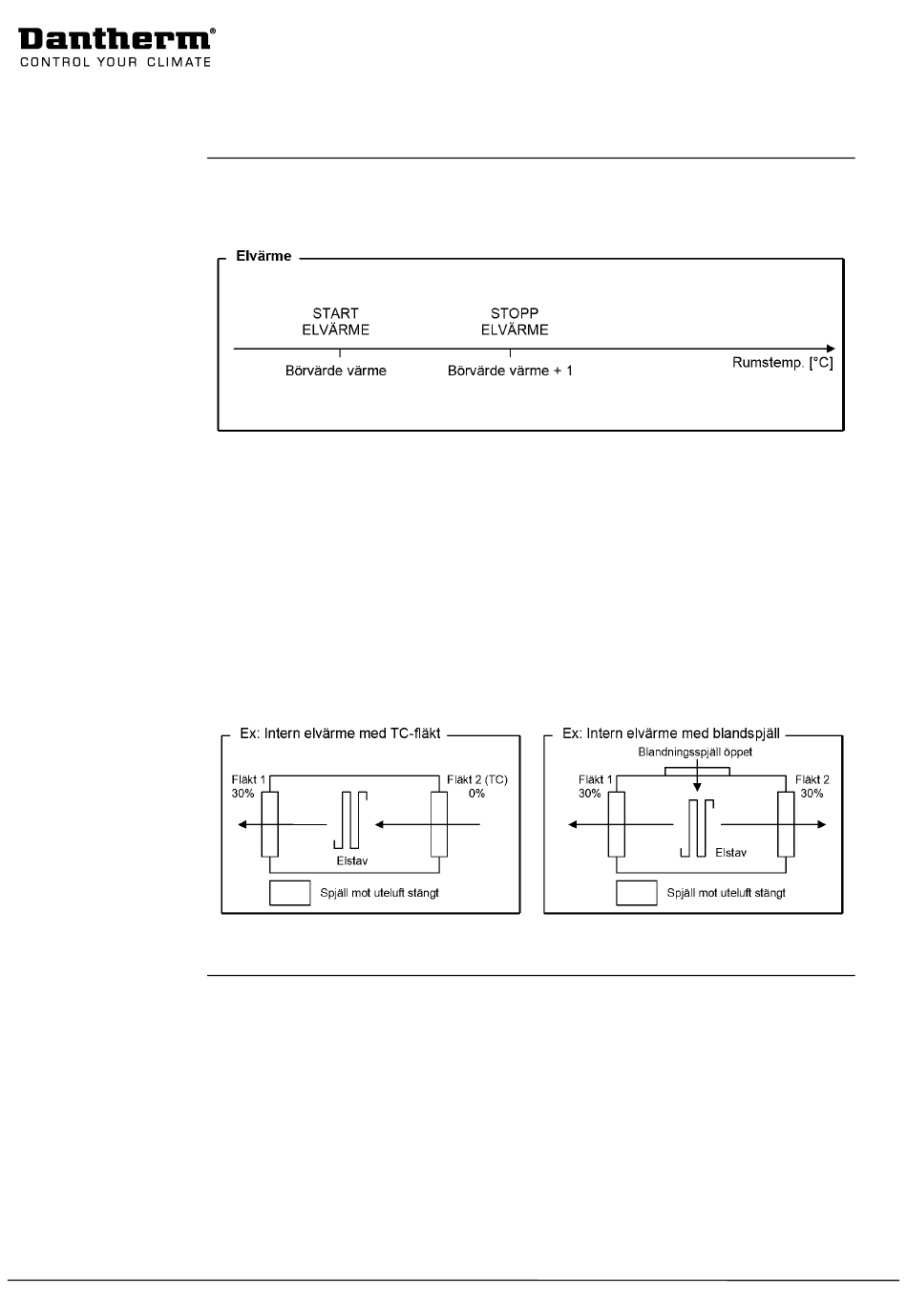

Extern innebär att ett yttre element styrs on/off enligt figuren ovan och fläkten är av-
stängd.
Intern elvärme innebär att värmekällan sitter inbyggd i frikylans inblåsningskanal. Intern
elvärme kräver att TC-funktion (blandspjäll eller TC-fläktar) är installerat samt att mo-
toriserade spjäll används. Funktionen vid intern elvärme är att spjäll mot uteluften
stängs samtidigt som TC-funktionen aktiveras. (TC-funktionen innebär att blandspjället
öppnas eller TC-fläktarna stannar beroende på typ av installation.) Sedan startas fläk-
ten/fläktarna (ej TC-fläktarna) med 30% varvtal för att cirkulera en jämn luftström över
värmekällan (t.ex. en elstav). Värmekällan styrs on/off enligt figuren ovan.
Efter avstängning av intern elvärme körs fläkten med 30% varvtal ytterligare 2 minuter
för att kyla ned värmekällan.
