Bedienungshandbuch
Bedienungshandbuch
ICA152-4DE3.pdf
ICA152-4DE3.pdf
Fahrbetrieb & Wartung
Fahrbetrieb & Wartung
Cummins QSB 3.3
Cummins QSB 3.3
10000105x0A000001 -
10000105x0A000001 -
Übersetzung der Originalanweisungen
Übersetzung der Originalanweisungen

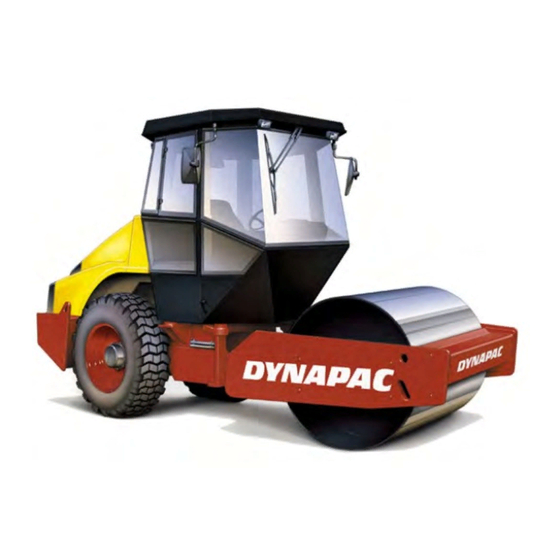

Vibrationswalze
Vibrationswalze
CA152
CA152
Motor
Motor
Seriennummer
Seriennummer
*64X22468* -
*64X22468* -
Recht auf Änderung vorbehalten.
Recht auf Änderung vorbehalten.
Gedruckt in Schweden
Gedruckt in Schweden
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dynapac CA152

Inhaltszusammenfassung für Dynapac CA152

  • Seite 1 Bedienungshandbuch Bedienungshandbuch ICA152-4DE3.pdf ICA152-4DE3.pdf Fahrbetrieb & Wartung Fahrbetrieb & Wartung Vibrationswalze Vibrationswalze CA152 CA152 Motor Motor Cummins QSB 3.3 Cummins QSB 3.3 Seriennummer Seriennummer *64X22468* - *64X22468* - 10000105x0A000001 - 10000105x0A000001 - Übersetzung der Originalanweisungen Übersetzung der Originalanweisungen Recht auf Änderung vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung..........................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Warnsymbole ....................1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Kantenfahren....................7 Neigung....................... 7 Sicherheit (Zubehör) ........................ 9 Klimaanlage ....................
  • Seite 4 Gewichte und Flüssigkeitsmengen ............18 Betriebsleistung..................18 Allgemeines....................19 Anzugsmoment ..................20 ROPS - Schrauben ................... 21 Hydraulikanlage ..................21 Klimaanlage (ACC) (Zubehör)..............21 Maschinenbeschreibung ......................23 Kennzeichnung......................23 Produktidentifikationsnummer am Rahmen ..........23 Maschinenschild..................23 Erklärung der 17-stelligen PIN-Seriennummer ......... 24 Motorschilder.....................
  • Seite 5 Relais in der Kabine .................. 40 Bedienung..........................41 Vor dem Anlassen ....................41 Batterietrennschalter - Einschalten ............41 Fahrersitz - Einstellen ................41 Bedieneinheit - Einstellung................ 42 Fahrersitz in der Kabine - Einstellung ............42 Instrumente und Leuchten - Kontrolle ............43 Feststellbremse - Kontrolle ...............
  • Seite 6 Batterie...................... 53 Luftfiltereinheit, Abgasrohr ................ 53 Kraftstofftank ..................... 53 Hydrauliktank .................... 53 Lenkzylinder, Scharniere usw..............54 Hauben, Schutzplane................54 Reifen (Allwetter)..................54 Verschiedenes ........................55 Anheben ........................55 Verriegelung des Knickgelenks..............55 Anheben der Walze................... 55 Entriegelung des Knickgelenks ..............56 Abschleppen/Bergung .....................
  • Seite 7 Allgemeines....................70 Alle 10 Betriebsstunden (täglich) .............. 70 Nach den ERSTEN 50 Betriebsstunden ........... 70 Alle 50 Betriebsstunden (wöchentlich) ............71 Alle 250 Betriebsstunden (monatlich) ............71 Alle 500 Betriebsstunden (vierteljährlich)..........72 Alle 1000 Betriebsstunden (halbjährlich)........... 72 Alle 2000 Betriebsstunden (jährlich) ............73 Wartung, 10 Std.
  • Seite 8 Hinterachsdifferential - Kontrolle des Ölstands ......... 87 Planetengetriebe der Hinterachse - Kontrolle des Ölstands ..... 87 Bandage - Kontrolle des Ölstands ............88 Kühler - Kontrolle/Reinigung ..............88 Bolzenverbindungen - Kontrolle des Anzugsdrehmoments ...... 89 Dieselmotor - Öl- und Filterwechsel ............89 Gummielemente und Befestigungsschrauben - Kontrolle......
  • Seite 9 Klimaanlage (Zubehör) - Überholung ................... 105 Trockenfilter - Kontrolle ................106 Kompressor - Kontrolle (Zubehör)............106 Lenkgelenk - Kontrolle ................107 2012-06-12 ICA152-4DE3.pdf . 0 - g...
  • Seite 10 ICA152-4DE3.pdf 2012-06-12 . 0 - g...

  • Seite 11: Einführung

    Einführung Einführung Die Maschine Die CA152 gehört zu den leichten Bodenverdichtungswalzen von Dynapac. Diese Maschine ist in STD- und D-Ausführung (Glattmantelwalze) sowie in P- und PD-Ausführung (Stampffußwalze) erhältlich. Einsatzmöglichkeiten Die P- und PD-Ausführungen kommen vor allem beim Verdichten von bindigen Böden und verwittertem Gestein zum Einsatz.

  • Seite 12: Allgemeines

    Einführung Das zusammen mit der Maschine gelieferte Das zusammen mit der Maschine gelieferte Sicherheitshandbuch muss von allen Bedienern Sicherheitshandbuch muss von allen Bedienern der Walze gelesen werden. Immer die der Walze gelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch nicht von der Maschine entfernen.

  • Seite 13: Ce-Kennzeichnung Und Konformitätserklärung

    Einführung Zusätzliche Anweisungen für den Motor finden Zusätzliche Anweisungen für den Motor finden Sie im Handbuch des Motorherstellers. Sie im Handbuch des Motorherstellers. CE-Kennzeichnung und Konformitätserklärung (Gilt für in der EU/EWG vermarktete Maschinen) Diese Maschine verfügt über eine CE-Kennzeichnung. Diese Kennzeichnung bestätigt, dass die Maschine die grundlegenden Gesundheits- und Sicherheitsanforderungen gemäß...
  • Seite 14 Einführung ICA152-4DE3.pdf 2012-06-12...

  • Seite 15: Sicherheit - Allgemeine Anweisungen

    Sicherheit - Allgemeine Anweisungen Sicherheit - Allgemeine Anweisungen (Lesen Sie hierzu auch das Sicherheitshandbuch.) Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut sein, bevor die Walze gestartet wird. sein, bevor die Walze gestartet wird.
  • Seite 16 17. Es dürfen an der Walze keine Änderungen vorgenommen werden, die die Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, Sicherheit beeinträchtigen. Änderungen bedürfen der vorherigen, schriftlichen Genehmigung von Dynapac. schriftlichen Genehmigung von Dynapac. 18. Die Walze nicht in Betrieb nehmen, bevor die normale Betriebstemperatur 18.

  • Seite 17: Sicherheit Im Fahrbetrieb

    Sicherheit im Fahrbetrieb Sicherheit im Fahrbetrieb Kantenfahren Beim Fahren an Kanten müssen sich mindestens 2/3 der Bandagenbreite auf einem Untergrund mit voller Tragfähigkeit befinden. Daran denken, dass der Schwerpunkt der Daran denken, dass der Schwerpunkt der Maschine beim Lenkeinschlag nach außen Maschine beim Lenkeinschlag nach außen versetzt wird.
  • Seite 18 Sicherheit im Fahrbetrieb ICA152-4DE3.pdf 2012-06-12...

  • Seite 19: Sicherheit (Zubehör)

    Sicherheit (Zubehör) Sicherheit (Zubehör) Klimaanlage Das in dieser Anleitung beschriebene System ist vom Typ ACC (Automatische Temperaturregelung). Das System enthält Kühlmittel unter Druck. Es Das System enthält Kühlmittel unter Druck. Es ist verboten, Kühlmittel in die Atmosphäre ist verboten, Kühlmittel in die Atmosphäre abzulassen.

  • Seite 20: Abstreiferschild

    Sicherheit (Zubehör) Abstreiferschild Während des Arbeitsablaufs muss der Fahrer Während des Arbeitsablaufs muss der Fahrer sich davon überzeugen, dass sich keine sich davon überzeugen, dass sich keine Personen im Arbeitsbereich aufhalten. Personen im Arbeitsbereich aufhalten. Darauf achten, dass das Abstreiferschild beim Darauf achten, dass das Abstreiferschild beim Fahren mit Schild in angehobener Stellung Fahren mit Schild in angehobener Stellung...

  • Seite 21: Spezielle Anweisungen

    Spezielle Anweisungen Spezielle Anweisungen Standardöle und andere empfohlene Öle und Flüssigkeiten Vor der Auslieferung werden alle Systeme und Komponenten werkseitig mit den in der Schmiermittelspezifikation genannten Ölen und Flüssigkeiten gefüllt. Diese eignen sich für Umgebungstemperaturbereiche von -15 °C bis +40 °C (5 °F - 105°F).

  • Seite 22: Brandbekämpfung

    Spezielle Anweisungen Keine Hochdruckreinigung an Keine Hochdruckreinigung an Armaturenbrett/Anzeige vornehmen. Armaturenbrett/Anzeige vornehmen. Keine Reinigungsmittel verwenden, die Keine Reinigungsmittel verwenden, die elektrische Teile beschädigen können oder elektrische Teile beschädigen können oder leitend sind. leitend sind. In bestimmten Fällen sind im Motorraum ein In bestimmten Fällen sind im Motorraum ein elektrischer Steuerhebel und eine dazugehörige elektrischer Steuerhebel und eine dazugehörige...

  • Seite 23: Handhabung Der Batterie

    Spezielle Anweisungen Handhabung der Batterie Beim Ausbau der Batterien immer das Beim Ausbau der Batterien immer das Minuskabel zuerst abklemmen. Minuskabel zuerst abklemmen. Beim Einbau der Batterien immer das Pluskabel Beim Einbau der Batterien immer das Pluskabel zuerst anklemmen. zuerst anklemmen. Verbrauchte Batterien immer umweltgerecht Verbrauchte Batterien immer umweltgerecht entsorgen.
  • Seite 24 Spezielle Anweisungen ICA152-4DE3.pdf 2012-06-12...

  • Seite 25: Technische Daten

    Technische Daten Technische Daten Vibrationen - Fahrersitz (ISO 2631) Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem...

  • Seite 26: Dimensionen, Seitenansicht

    Technische Daten Dimensionen, Seitenansicht Abmessungen Abmessungen Zoll Zoll Achsstand, Bandage und Rad Achsstand, Bandage und Rad 2545 2545 Länge, serienmäßig ausgerüstete Walze Länge, serienmäßig ausgerüstete Walze 4776 4776 (STD/D) (STD/D) Länge, serienmäßig ausgerüstete Walze Länge, serienmäßig ausgerüstete Walze 4871 4871 (P/PD) (P/PD) Höhe mit ROPS (STD/D)

  • Seite 27: Abmessungen, Draufsicht

    Technische Daten Abmessungen, Draufsicht Abmessungen Abmessungen Zoll Zoll Breite, serienmäßig ausgerüstete Walze Breite, serienmäßig ausgerüstete Walze 1852 1852 Dicke, linke Rahmenseite Dicke, linke Rahmenseite Dicke, rechte Rahmenseite Dicke, rechte Rahmenseite Wenderadius, außen Wenderadius, außen 4530 4530 Wenderadius, innen Wenderadius, innen 2770 2770 Breite, Traktorabschnitt...

  • Seite 28: Gewichte Und Flüssigkeitsmengen

    Technische Daten Gewichte und Flüssigkeitsmengen Gewichte Gewichte Betriebsgewicht mit ROPS (EN500) Betriebsgewicht mit ROPS (EN500) 7180 kg 7180 kg 15,829 lbs 15,829 lbs (STD) (STD) Betriebsgewicht mit ROPS (EN500) Betriebsgewicht mit ROPS (EN500) 7330 kg 7330 kg 19,639 lbs 19,639 lbs Betriebsgewicht mit ROPS (EN500) Betriebsgewicht mit ROPS (EN500) 7530 kg...

  • Seite 29: Allgemeines

    Technische Daten Umdrehungsgeschwindigkeit gemessen. Die Amplitude wird als Echtwert und nicht als Nominalwert gemessen. Allgemeines Dieselmotor Dieselmotor Hersteller/Modell Hersteller/Modell Cummins QSB 3.3 Cummins QSB 3.3 Turbodiesel mit Turbodiesel mit Wasserkühlung mit Wasserkühlung mit Nachkühler Nachkühler Leistung (SAE J1995) Leistung (SAE J1995) 74 kW 74 kW 99 PS...

  • Seite 30: Anzugsmoment

    Technische Daten Anzugsmoment Anzugsmoment in Nm (lbf.ft) für geölte oder trockene Schrauben beim Anzug mit Drehmomentschlüssel Metrisches Schraubennormalgewinde, blank verzinkt Festigkeitsklasse: 8.8, geölt 8.8, geölt 8.8, trocken 10.9, geölt 8.8, trocken 10.9, geölt 10.9, 10.9, 12.9, geölt 12.9, geölt 12,9, 12,9, Gewinde Gewinde...

  • Seite 31: Rops - Schrauben

    Technische Daten ROPS-Schrauben, die mit einem ROPS-Schrauben, die mit einem Drehmomentschlüssel angezogen werden, Drehmomentschlüssel angezogen werden, müssen trocken sein. müssen trocken sein. ROPS - Schrauben Schraubengröße: Schraubengröße: M20 (PN 4700500226) M20 (PN 4700500226) Festigkeitsklasse: Festigkeitsklasse: Anziehmoment: Anziehmoment: 330 Nm (mit Dacromet 330 Nm (mit Dacromet behandelt) behandelt)
  • Seite 32 Technische Daten ICA152-4DE3.pdf 2012-06-12...

  • Seite 33: Maschinenbeschreibung

    Maschinenbeschreibung Maschinenbeschreibung Kennzeichnung Produktidentifikationsnummer am Rahmen Die Maschinen-PIN (Produktidentifikationsnummer) (1) ist auf der rechten Ecke des Frontrahmens oder der Oberkante der rechten Rahmenseite eingestanzt. Abb. Vorderrahmen 1. PIN Maschinenschild Das Typenschild der Maschine (1) ist am Lenkgelenk, an der linken Seite des vorderen Rahmens befestigt. Auf diesem Schild stehen Name und Adresse des Herstellers, der Maschinentyp, die PIN (Produktidentifikationsnummer bzw.

  • Seite 34: Erklärung Der 17-Stelligen Pin-Seriennummer

    Maschinenbeschreibung Erklärung der 17-stelligen PIN-Seriennummer A= Hersteller 00123 00123 V 0 A 123456 V 0 A 123456 B= Familie/Modell C D E F C D E F C= Kontrollbuchstabe D= Keine Kodierung E= Produktionseinheit F= Seriennummer Motorschilder Das Motortypenschild (1) ist an der rechten Seite des Motors angebracht.

  • Seite 35: Aufkleber

    Maschinenbeschreibung Aufkleber Platzierung - Schilder 2, 3 1. Warnung, 1. Warnung, 4700903422 4700903422 Warnung, Warnung, 4700908229 4700908229 13. Schallleistung- 13. Schallleistung- 4700791277 4700791277 Klemmbereich Klemmbereich Verriegelung Verriegelung spegel spegel 2. Warnung vor 2. Warnung vor 4700903423 4700903423 Warnung, giftiges Warnung, giftiges 4700904165 4700904165 14.

  • Seite 36: Sicherheitsaufkleber

    Maschinenbeschreibung Sicherheitsaufkleber Immer sicherstellen, dass alle Sicherheitsaufkleber vollständig lesbar sind, und jeglichen Schmutz entfernen oder neue Schilder bestellen, wenn die vorhandenen nicht mehr lesbar sind. Dazu die auf jedem Schild angegebene Artikelnummer verwenden. 4700903422 Warnung – Klemmzone, Knickgelenk/Bandage Halten Sie gebührenden Abstand zum Klemmbereich.
  • Seite 37 Maschinenbeschreibung 4700903459 Warnung – Bedienungshandbuch Der Fahrer muss vor Inbetriebnahme der Maschine die Sicherheits-, Betriebs- und Wartungsanleitung der Maschine gelesen haben. 4700908229 Warnung – Quetschgefahr Die Knicklenkung muss während des Hebens verriegelt sein. Lesen Sie hierzu das Bedienungshandbuch. 4700904165 Warnung - Giftiges Gas (Zubehör, ACC) Die Bedienungsanleitung lesen.

  • Seite 38: Informationsaufkleber

    Maschinenbeschreibung Informationsaufkleber Schallleistungspegel Schallleistungspegel Dieselkraftstoff Dieselkraftstoff Hebepunkt Hebepunkt Hubschild Hubschild Handbuchfach Handbuchfach Batterietrennschalter Batterietrennschalter Hydrauliköl Hydrauliköl Biologisch abbaubares Biologisch abbaubares Befestigungspunkt Befestigungspunkt Hydrauliköl Hydrauliköl Reifendruck Reifendruck ICA152-4DE3.pdf 2012-06-12...

  • Seite 39: Instrumente/Steuerungen

    Maschinenbeschreibung Instrumente/Steuerungen Position - Instrumente und Bedienelemente Abb. Instrumente und Armaturenbrett Startschalter Startschalter Drehzahl-/Frequenzwähler Drehzahl-/Frequenzwähler Arbeitsbeleuchtung Arbeitsbeleuchtung Rundumwarnleuchte Rundumwarnleuchte Fahrtrichtungsanzeiger Fahrtrichtungsanzeiger Warnblinker Warnblinker Fernlichtschalter Fernlichtschalter Parkleuchte/Abblendlichtschalter Parkleuchte/Abblendlichtschalter Fehleranzeige für Anti-Schlupf-Regelung Fehleranzeige für Anti-Schlupf-Regelung Voltmeter Voltmeter Hydrauliköltemperatur Hydrauliköltemperatur Motoröltemperatur Motoröltemperatur Motordrehzahl/Vibrationsfrequenz Motordrehzahl/Vibrationsfrequenz Verdichtungsmesser/Geschwindigkeitsanzeige (siehe Pos.

  • Seite 40: Position - Armaturenbrett Und Bedienelemente

    Maschinenbeschreibung Position - Armaturenbrett und Bedienelemente Abb. Armaturenbrett Betriebsstundenzähler Betriebsstundenzähler Warnleuchte, Kraftstofffüllstand Warnleuchte, Kraftstofffüllstand Bremswarnleuchte Bremswarnleuchte Reserve Reserve Warnleuchte, Motoröldruck Warnleuchte, Motoröldruck Geschwindigkeitswähler, Räder Geschwindigkeitswähler, Räder Warnleuchte, Hydraulikölfilter Warnleuchte, Hydraulikölfilter Notbremse Notbremse Warnleuchte, Luftfilter Warnleuchte, Luftfilter Vibration Ein/Aus Vibration Ein/Aus Warnleuchte, Batterieladung Warnleuchte, Batterieladung Vor-/Rückwärtsfahrhebel...

  • Seite 41: Funktionsbeschreibung

    Maschinenbeschreibung Funktionsbeschreibung Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Anlasserschalter Anlasserschalter Der elektrische Stromkreis ist unterbrochen. Der elektrische Stromkreis ist unterbrochen. Alle Instrumente und elektrischen Bedienelemente Alle Instrumente und elektrischen Bedienelemente werden mit Strom versorgt. werden mit Strom versorgt. Anlasser wird betätigt. Anlasser wird betätigt.
  • Seite 42 Maschinenbeschreibung Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Kraftstoffanzeige Kraftstoffanzeige Zeigt die Füllhöhe im Kraftstofftank an. Zeigt die Füllhöhe im Kraftstofftank an. Vorglühlampe Vorglühlampe Leuchtet, wenn der Vorglühvorgang des Dieselmotors Leuchtet, wenn der Vorglühvorgang des Dieselmotors andauert und der Anlasserschalter in Stellung I steht. andauert und der Anlasserschalter in Stellung I steht.
  • Seite 43 Maschinenbeschreibung Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Warnleuchte, Hydrauliköltemperatur Warnleuchte, Hydrauliköltemperatur Wenn die Warnleuchte leuchtet, ist das Hydrauliköl zu Wenn die Warnleuchte leuchtet, ist das Hydrauliköl zu warm. warm. Die Walze nicht fahren, sondern den Motor im Leerlauf Die Walze nicht fahren, sondern den Motor im Leerlauf laufen lassen, damit das Öl abkühlt, und den Fehler laufen lassen, damit das Öl abkühlt, und den Fehler suchen.

  • Seite 44: Bedienelemente In Der Kabine

    Maschinenbeschreibung Bedienelemente in der Kabine 1 2 3 4 5 Verbandskasten (Zubehör) Abb. Kabinendecke, vorn Abb. Kabine, rechte Seite (mit Abb. Kabine, rechte Seite Klimaanlage als Zubehör) Abb. Kabinendecke, hinten Abb. Kabine, hinten ICA152-4DE3.pdf 2012-06-12...

  • Seite 45: Funktionsbeschreibung Der Instrumente Und Bedienelemente In Der Kabine

    Maschinenbeschreibung Funktionsbeschreibung der Instrumente und Bedienelemente in der Kabine Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Arbeitsbeleuchtung vorn, Schalter Arbeitsbeleuchtung vorn, Schalter Eindrücken, um die vordere Arbeitsbeleuchtung Eindrücken, um die vordere Arbeitsbeleuchtung einzuschalten. einzuschalten. Arbeitsbeleuchtung hinten, Schalter Arbeitsbeleuchtung hinten, Schalter Eingedrücken, um die hintere Eingedrücken, um die hintere Arbeitsbeleuchtung einzuschalten.

  • Seite 46: Elektrische Anlage

    Maschinenbeschreibung Elektrische Anlage Sicherungen Das elektrische Regel- und Kontrollsystem ist mit 27 Sicherungen und 12 Relais abgesichert. Die Anzahl hängt von der Menge des an der Maschine angebrachten Zubehörs ab. Die vier Sicherungsdosen (1) und Relais sitzen hinter dem unteren Armaturenblech. Zum Öffnen des Bleches die vier Schnellschrauben (2) um eine 1/4-Umdrehung gegen den Uhrzeigersinn drehen.
  • Seite 47 Maschinenbeschreibung Sicherungen Die Abbildung zeigt die Position der Sicherungen. In der nachstehenden Tabelle sind Amperestärke und Funktion der einzelnen Sicherungen aufgeführt. Sämtliche Sicherungen sind vom Flachstifttyp. Fahrtenschreiber und Speicher für das Radio sind am Batterietrennschalter mit 0,5 bzw. 3 A abgesichert. Abb.

  • Seite 48: Sicherungen In Der Kabine

    Maschinenbeschreibung Sicherungen in der Kabine Die elektrische Anlage in der Kabine hat eine eigene Sicherungsdose, die sich im vorderen Teil auf der rechten Seite der Kabinendecke befindet. Abb. Sicherungsdose an der Die Abbildung zeigt die Amperestärke und Funktion Kabinendecke der verschiedenen Sicherungen. 1.

  • Seite 49: Sicherungen Am Batterietrennschalter

    Maschinenbeschreibung Sicherungen am Batterietrennschalter Anordnung der Sicherungen am Batterietrennschalter im Motorraum. QSB-Motor (Zündung) QSB-Motor (Zündung) Diagnoselampen, Motor Diagnoselampen, Motor ECM-Elektronik ECM-Elektronik 30 A 30 A Netzsteckdose 12 V Netzsteckdose 12 V 10 A 10 A Abb. Motorraum 1. QSB-Motor (Zündung) 2. Diagnoselampen Motor 3. ECM-Elektronik 4.

  • Seite 50: Relais In Der Kabine

    Maschinenbeschreibung Relais in der Kabine Zum Austauschen der Relais für den Lüfter der Klimaanlage, für den Kondensatorlüfter an der Kabinendecke und für das Radio muss das Armaturenbrett (1) abgenommen werden. Abb. Kabinendecke, vorn 1. Armaturenbrett 2. K30 Relais für den Lüfter der Klimaanlage 3.

  • Seite 51: Bedienung

    Bedienung Bedienung Vor dem Anlassen Batterietrennschalter - Einschalten Nicht die tägliche Wartung vergessen. Siehe Wartungsanleitung. Der Batterietrennschalter ist im Motorraum angebracht. Den Schlüssel (1) in die Stellung Ein drehen. Die gesamte Walze wird nun mit Strom versorgt. Die Motorhaube muss während der Fahrt Die Motorhaube muss während der Fahrt unverschlossen sein, um bei Bedarf die unverschlossen sein, um bei Bedarf die...

  • Seite 52: Bedieneinheit - Einstellung

    Bedienung Bedieneinheit - Einstellung Die Bedieneinheit hat zwei Einstellmöglichkeiten: Herumschwenken und Lenksäulenneigung. Herumschwenken ist möglich, wenn der Handgriff (1) nach oben gezogen wird. Die Lenksäulenneigung kann durch Lösen des Sicherungshebels (3) justiert werden. Danach wird die Lenksäule in der neuen Position gesichert. Der Sitz hat folgende Einstellmöglichkeiten: - Längeneinstellung (3) - Rückenlehnenneigung (4)

  • Seite 53: Instrumente Und Leuchten - Kontrolle

    Bedienung Instrumente und Leuchten - Kontrolle Den Schalter (1) in die mittlere Stellung drehen. Nun sollten alle Warnleuchten ca. 5 Sekunden lang leuchten und der Summer ertönen. Während dieser Zeit kontrollieren, ob alle Warnleuchten leuchten. Kontrollieren, ob das Voltmeter (10) bis auf mindestens 12 Volt ausschlägt und ob die Kraftstoffanzeige (15) etwas anzeigt.

  • Seite 54: Verriegelung

    Bedienung Verriegelung Die Walze ist mit einer Verriegelung ausgestattet. Der Dieselmotor wird nach 4 Sekunden ausgeschaltet, wenn sich der Fahrer vom Fahrersitz erhebt. Dies geschieht unabhängig davon, ob sich der Vor-/Rückwärtsfahrhebel in Neutral- oder Fahrstellung befindet. Wenn die Feststellbremse betätigt ist, stoppt der Motor nicht.

  • Seite 55: Sicht

    Bedienung Sicht Vor dem Start dafür sorgen, dass die Sicht nach vorn und nach hinten gut ist. Alle Kabinenscheiben müssen sauber und die Rückspiegel richtig eingestellt sein. Abb. Sicht Abstreiferschild (Zubehör) Darauf achten, dass das Abstreiferschild beim Darauf achten, dass das Abstreiferschild beim Fahren mit Schild in angehobener Stellung immer Fahren mit Schild in angehobener Stellung immer mit dem Sicherungssplint (1) gesichert wird.

  • Seite 56: Starten

    Bedienung Starten Start des Motors Den Notbremsknopf (37) herausziehen und die Feststellbremse (42) aktivieren. Vor-/Rückwärtsfahrhebel (39) in Neutralstellung stellen. Der Dieselmotor kann nicht angelassen werden, wenn sich der Hebel in einer anderen Stellung befindet. Amplitudenwählschalter (24) für kleine/große Vibrationseinstellung auf O stellen. Den Drehzahlregler (23) auf Leerlauf stellen.

  • Seite 57: Bedienung

    Bedienung Bedienung Fahren der Walze Die Maschine darf unter keinen Umständen vom Die Maschine darf unter keinen Umständen vom Boden aus gefahren werden. Der Fahrer muss Boden aus gefahren werden. Der Fahrer muss immer auf dem Fahrersitz sitzen. immer auf dem Fahrersitz sitzen. Drehzahlregler (23) in die Stellung für 2.200 U/min drehen.
  • Seite 58 Bedienung Den Feststellbremsknopf (42) deaktivieren und Den Feststellbremsknopf (42) deaktivieren und kontrollieren, ob die Warnleuchte der kontrollieren, ob die Warnleuchte der Feststellbremse jetzt erloschen ist. Beachten, dass Feststellbremse jetzt erloschen ist. Beachten, dass die Walze jederzeit losrollen kann, vor allem wenn die Walze jederzeit losrollen kann, vor allem wenn sie sich an einem Hang befindet.

  • Seite 59: Bedienung Des Abstreiferschilds (Zubehör)

    Bedienung Beim Fahren kontrollieren, ob alle Anzeigeinstrumente normale Werte anzeigen. Bei unnormalen Werten oder wenn der Summer ertönt, sind Walze und Dieselmotor sofort zu stoppen. Evtl. entdeckte Fehler beseitigen, siehe auch Kapitel zur Wartung und Motorhandbuch. Wenn die Warnleuchte für den Luftfilter (30) Wenn die Warnleuchte für den Luftfilter (30) während des Fahrens aufleuchtet (wenn der während des Fahrens aufleuchtet (wenn der...

  • Seite 60: Vibration

    Bedienung Vibration Amplitude/Frequenz - Umstellung Die Bandagen verfügen über zwei Vibrationseinstellungen. Zum Anpassen den Schalter (24) verwenden. Drehen des Knopfes nach links ergibt eine niedrige Amplitude/hohe Frequenz und Drehen nach rechts eine hohe Amplitude/niedrige Frequenz. Die Amplitude darf nicht eingestellt werden, wenn Die Amplitude darf nicht eingestellt werden, wenn die Vibration eingeschaltet ist.

  • Seite 61: Bremsen

    Bedienung Bremsen Notbremsung Normalerweise wird mit dem Vor-/Rückwärtsfahrhebel gebremst. Das hydrostatische Getriebe bremst die Walze, wenn der Hebel in Richtung Neutrallage bewegt wird. Eine Scheibenbremse in Bandagenmotor und Hinterachse dient im Fahrbetrieb als Notbremse und bei Stillstand als Feststellbremse. Bei einer Notbremsung den Notbremsknopf (37) Bei einer Notbremsung den Notbremsknopf (37) eindrücken, das Lenkrad festhalten und auf ein eindrücken, das Lenkrad festhalten und auf ein...

  • Seite 62: Abschalten

    Bedienung Abschalten Instrumente und Warnleuchten auf eventuell angezeigte Fehler überprüfen. Die Beleuchtung und andere elektrische Funktionen ausschalten. Den Startschalter (1) nach links in Stellung Abgeschaltet drehen. Bei einer Walze ohne Kabine die Schutzabdeckung über die Instrumente klappen und verschließen. Abb. Armaturenbrett 1.

  • Seite 63: Langzeitiges Parken

    Langzeitiges Parken Langzeitiges Parken Wird die Walze länger als einen Monat Wird die Walze länger als einen Monat abgestellt, sind nachstehende Anweisungen zu abgestellt, sind nachstehende Anweisungen zu befolgen. befolgen. Diese Maßnahmen gelten für längere Nichtbenutzung der Walze über einen Zeitraum von bis zu 6 Monaten Bevor die Walze nach dieser Stillstandzeit wieder in Betrieb genommen wird, sind die folgenden, mit * gekennzeichneten Maßnahmen zu ergreifen.

  • Seite 64: Lenkzylinder, Scharniere Usw

    Langzeitiges Parken Lenkzylinder, Scharniere usw. Lenkgelenk mit Fett schmieren (siehe unter "Alle 50 Betriebsstunden"). Kolbenstange des Lenkzylinders mit Konservierungsfett schmieren. Auch die Scharniere für die Türen zum Motorraum und zur Kabine sowie beide Enden (blanke Teile) des Vor-/Rückwärtsfahrhebels sind einzufetten (siehe unter „Alle 500 Betriebsstunden“).

  • Seite 65: Verschiedenes

    Verschiedenes Verschiedenes Anheben Verriegelung des Knickgelenks Bevor die Walze gehoben wird, muss das Bevor die Walze gehoben wird, muss das Knickgelenk gegen ein plötzliches Verdrehen Knickgelenk gegen ein plötzliches Verdrehen verriegelt werden. verriegelt werden. Das Lenkrad in die Stellung für Geradeausfahrt bringen.

  • Seite 66: Entriegelung Des Knickgelenks

    Verschiedenes Entriegelung des Knickgelenks Vor dem Fahren der Walze nicht vergessen, das Vor dem Fahren der Walze nicht vergessen, das Knickgelenk wieder zu entriegeln. Knickgelenk wieder zu entriegeln. Den Verriegelungsarm (1) zurückklappen und mit dem Sperrstift (3) in der Sicherungsöse (4) sichern. Den unteren drahtversehenen Sicherungssplint (2) einsetzen, um den Sperrstift (3) zu sichern.

  • Seite 67: Alternative 2

    Verschiedenes Alternative 2 Kurze Abschleppstrecke bei nicht funktionierendem Motor Zuerst beide Abschleppventile öffnen wie unter Alternative 1 beschrieben. Hinterachsbremse Sicherungsmutter (3) lösen und die Einstellschrauben (4) von Hand bis zum vollen Widerstand einschrauben, dann noch eine weitere Umdrehung drehen. Die Einstellschrauben sind auf der Hinterachse angebracht, je zwei Schrauben auf jeder 26 mm Seite des Differentialgehäuses.

  • Seite 68: Lösen Der Bandagenbremse

    Verschiedenes Lösen der Bandagenbremse Bandagenmotorbremse Die Mittelschraube der Bandagenbremse (2) entfernen (der Zugriff ist durch das Mittelloch (1) an der linken Rahmenseite möglich). Abb. Linke Rahmenseite 1. Mittelloch 2. Mittelschraube Schraube (3) wie abgebildet bis zum Anschlag einschrauben. Die Mutter (4) festschrauben, bis sie an der Scheibe anliegt, und weitere 1 1/2 Umdrehungen einschrauben, dabei die Schraube (3) als Gegenhalter verwenden.

  • Seite 69: Abschleppen Der Walze

    Verschiedenes Abschleppen der Walze Beim Abschleppen/Bergen muss die Walze Beim Abschleppen/Bergen muss die Walze gegengebremst werden. Es ist immer eine gegengebremst werden. Es ist immer eine Abschleppstange zu verwenden, da die Walze über Abschleppstange zu verwenden, da die Walze über keine funktionsfähige Bremsen mehr verfügt.

  • Seite 70: Fahranleitung - Zusammenfassung

    Fahranleitung - Zusammenfassung ICA152-4DE3.pdf 2012-06-12...
  • Seite 71 Fahranleitung - Zusammenfassung Fahranleitung - Zusammenfassung Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Befolgen Sie die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch. Sicherstellen, dass alle Anleitungen im Abschnitt „Wartungsanleitung“ befolgt Sicherstellen, dass alle Anleitungen im Abschnitt „Wartungsanleitung“ befolgt worden sind. worden sind. Batterietrennschalter auf EIN stellen. Batterietrennschalter auf EIN stellen.
  • Seite 72 Fahranleitung - Zusammenfassung ICA152-4DE3.pdf 2012-06-12...

  • Seite 73: Vorbeugende Wartung

    Vorbeugende Wartung Vorbeugende Wartung Die Maschine funktioniert nur dann zufriedenstellend mit möglichst niedrigen Kosten, wenn die Wartung genau durchgeführt wird. Im Abschnitt Wartung finden Sie Hinweise zur regelmäßigen Wartung, die an der Maschine durchgeführt werden muss. Die empfohlenen Wartungsintervalle gehen davon aus, dass die Maschine unter normalen Bedingungen für normale Arbeitseinsätze genutzt wird.
  • Seite 74 Vorbeugende Wartung ICA152-4DE3.pdf 2012-06-12...

  • Seite 75: Wartung - Schmiermittel Und Symbole

    Wenn die Maschine bei extrem hoher oder Wenn die Maschine bei extrem hoher oder niedriger Außentemperatur gefahren wird, sind niedriger Außentemperatur gefahren wird, sind andere Schmiermittel erforderlich. Siehe andere Schmiermittel erforderlich. Siehe Kapitel 'Spezielle Anweisungen' oder Dynapac Kapitel 'Spezielle Anweisungen' oder Dynapac kontaktieren. kontaktieren. 2012-06-12 ICA152-4DE3.pdf...
  • Seite 76 Lufttemperatur -15 °C - +40 °C Lufttemperatur -15 °C - +40 °C Shell Spirax S3 AX Shell Spirax S3 AX Dynapac Gear Oil 300, Dynapac Gear Oil 300, (5 °F - 104 °F) (5 °F - 104 °F) 80W/90, API GL-5 oder...

  • Seite 77: Wartungssymbole

    Wartung - Schmiermittel und Symbole Wartungssymbole Motor, Ölstand Motor, Ölstand Reifendruck Reifendruck Motor, Ölfilter Motor, Ölfilter Luftfilter Luftfilter Hydrauliktank, Niveau Hydrauliktank, Niveau Batterie Batterie Hydrauliköl, Filter Hydrauliköl, Filter Recycling Recycling Kraftübertragung, Ölstand Kraftübertragung, Ölstand Kraftstofffilter Kraftstofffilter Bandage, Ölstand Bandage, Ölstand Kühlmittelstand Kühlmittelstand Öl für Schmierung...
  • Seite 78 Wartung - Schmiermittel und Symbole ICA152-4DE3.pdf 2012-06-12...

  • Seite 79: Wartung - Wartungsplan

    Wartung - Wartungsplan Wartung - Wartungsplan Service- und Kontrollpunkte 22 23 Abb. Service- und Kontrollpunkte Kühlergrill Kühlergrill Abstreifer Abstreifer Aufhängung des Motors, 4 St. Aufhängung des Motors, 4 St. Ölstand, Dieselmotor Ölstand, Dieselmotor Bandagenöl, Ölstandschraube, Bandagenöl, Ölstandschraube, Förderpumpe, Kraftstoff Förderpumpe, Kraftstoff 1 St.

  • Seite 80: Allgemeines

    Wartung - Wartungsplan Allgemeines Die Wartungsmaßnahmen sollten nach der in der Anleitung angegebenen Betriebsstundenzahl durchgeführt werden. Benutzen Sie die täglichen, wöchentlichen Maßnahmen usw. für Wartungsintervalle, bei denen die Anzahl der Betriebsstunden nicht anwendbar ist. Vor dem Nachfüllen von Öl und Kraftstoff oder Vor dem Nachfüllen von Öl und Kraftstoff oder der Kontrolle des Öl- und Kraftstoffstands der Kontrolle des Öl- und Kraftstoffstands...

  • Seite 81: Alle 50 Betriebsstunden (Wöchentlich)

    Wartung - Wartungsplan Alle 50 Betriebsstunden (wöchentlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. Kontrollieren, ob Schläuche und Anschlüsse dicht sind Kontrollieren, ob Schläuche und Anschlüsse dicht sind Filterelement der Luftfiltereinheit kontrollieren/reinigen Filterelement der Luftfiltereinheit kontrollieren/reinigen Bei Bedarf wechseln Bei Bedarf wechseln Lenkgelenk schmieren...

  • Seite 82: Alle 500 Betriebsstunden (Vierteljährlich)

    Wartung - Wartungsplan Alle 500 Betriebsstunden (vierteljährlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Pos. in Abb. Maßnahme Maßnahme Kommentar Kommentar Kraftstofffilter auswechseln Kraftstofffilter auswechseln Siehe Motorhandbuch Siehe Motorhandbuch Hebel und Gelenkpunkte schmieren Hebel und Gelenkpunkte schmieren Kraftstoff-Vorfilter reinigen. Kraftstoff-Vorfilter reinigen.

  • Seite 83: Alle 2000 Betriebsstunden (Jährlich)

    Wartung - Wartungsplan Alle 2000 Betriebsstunden (jährlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. Pos. Maßnahme Maßnahme Kommentar Kommentar Abb. Abb. Hydrauliköl wechseln Hydrauliköl wechseln Hydrauliköl wechseln Hydrauliköl wechseln Öl in der Bandage wechseln Öl in der Bandage wechseln Öl in der Bandage wechseln Öl in der Bandage wechseln Lenkgelenk kontrollieren Lenkgelenk kontrollieren...
  • Seite 84 Wartung - Wartungsplan ICA152-4DE3.pdf 2012-06-12...

  • Seite 85: Wartung, 10 Std

    Wartung, 10 Std. Wartung, 10 Std. Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die Not-/Feststellbremse angezogen sein.

  • Seite 86: Weiche Abstreifer (Zubehör)

    Wartung, 10 Std. Weiche Abstreifer (Zubehör) Die Schrauben (2) lösen. Dann das Abstreiferblatt (1) einstellen, so dass es leicht an der Bandage anliegt. Die Schrauben (2) festziehen. Abb. Abstreifer 1. Abstreiferblatt 2. Schrauben Luftumwälzung - Prüfen Kontrollieren, ob die Kühlluft des Motors durch das Schutzgitter in der Motorhaube frei zirkulieren kann.

  • Seite 87: Kühlmittelstand - Kontrolle

    Wartung, 10 Std. Kühlmittelstand - Kontrolle Kontrollieren, ob der Kühlmittelstand zwischen der Max.-/Min.-Markierung liegt. Es ist größte Vorsicht geboten, wenn der Es ist größte Vorsicht geboten, wenn der Kühlerdeckel bei warmem Motor geöffnet werden Kühlerdeckel bei warmem Motor geöffnet werden muss.

  • Seite 88: Dieselmotor - Kontrolle Des Ölstands

    Wartung, 10 Std. Dieselmotor - Kontrolle des Ölstands Vorsicht vor eventuell heißen Motorteilen und Vorsicht vor eventuell heißen Motorteilen und einem heißen Kühler, wenn der Ölmessstab einem heißen Kühler, wenn der Ölmessstab herausgezogen wird. Es besteht herausgezogen wird. Es besteht Verbrühungsgefahr.

  • Seite 89: Bremsen - Kontrolle

    Wartung, 10 Std. Bremsen - Kontrolle Die Bremsfunktion wie folgt kontrollieren: Die Bremsfunktion wie folgt kontrollieren: Kontrollieren der Notbremse Die Walze im Schritttempo vorwärtsfahren. Am Lenkrad festhalten und auf plötzliches Anhalten vorbereitet sein. Den Notbremsknopf (1) drücken. Die Walze stoppt sofort, und der Motor wird ausgeschaltet.
  • Seite 90 Wartung, 10 Std. ICA152-4DE3.pdf 2012-06-12...

  • Seite 91: Wartung - 50 Std

    Wartung - 50 Std. Wartung - 50 Std. Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die Not-/Feststellbremse angezogen sein.

  • Seite 92: Sicherheitsfilter - Wechsel

    Wartung - 50 Std. Sicherheitsfilter - Wechsel Sicherheitsfilter nach jedem dritten Wechsel des Hauptfilters durch einen neuen Filter ersetzen. Zum Wechseln des Sicherheitsfilters (1) den alten Filter aus seiner Halterung ziehen, einen neuen Filter einsetzen und die Luftfiltereinheit in umgekehrter Reihenfolge wieder einbauen.

  • Seite 93: Lenkgelenk - Schmierung

    Wartung - 50 Std. Lenkgelenk – Schmierung Niemand darf sich im Bereich des Knickgelenks Niemand darf sich im Bereich des Knickgelenks aufhalten, wenn der Motor läuft. Wenn die Lenkung aufhalten, wenn der Motor läuft. Wenn die Lenkung betätigt wird, besteht Klemmgefahr. Vor der betätigt wird, besteht Klemmgefahr.

  • Seite 94: Klimaanlage (Zubehör) - Kontrolle

    Wartung - 50 Std. Klimaanlage (Zubehör) - Kontrolle Das in dieser Anleitung beschriebene System ist vom Typ ACC (Automatische Temperaturregelung). Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einer ebenen Fläche arbeiten.

  • Seite 95: Reifen - Reifendruck - Radmuttern - Festziehen

    Wartung - 50 Std. Reifen - Reifendruck - Radmuttern - Festziehen Den Reifendruck mit einem Reifendruckmesser kontrollieren. Wenn die Reifen mit Flüssigkeit gefüllt sind, muss das Luftventil (1) beim Aufpumpen des Reifens auf "12:00 Uhr" stehen (ganz oben). Empfohlener Reifendruck: siehe technische Daten. Reifendruck kontrollieren.
  • Seite 96 Wartung - 50 Std. ICA152-4DE3.pdf 2012-06-12...

  • Seite 97: Wartung - Alle 250 Stunden

    Wartung - alle 250 Stunden Wartung - alle 250 Stunden Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die...

  • Seite 98: Bandage - Kontrolle Des Ölstands

    Wartung - alle 250 Stunden Bandage - Kontrolle des Ölstands Die Walze auf einem ebenen Untergrund abstellen, so dass die Einfüllschraube (1) und das Leistungsschild (2) der Bandage an der rechten Seite der Bandage sichtbar sind. Der Ölstand soll nun bis zum Schauglas (3) reichen. Bei Bedarf die Öleinfüllschraube (1) entfernen und das Schauglas bis zur Hälfte füllen.

  • Seite 99: Bolzenverbindungen - Kontrolle Des Anzugsdrehmoments

    Wartung - alle 250 Stunden Bolzenverbindungen - Kontrolle des Anzugsdrehmoments Lenkpumpe zum Dieselmotor (1) 38 Nm. Hinterachsaufhängung (2) 330 Nm, eingeölt. Motoraufhängung (3). Prüfen, ob sämtliche Schrauben M12 mit 78 Nm festgezogen sind (20 St.). Radmuttern (4). Kontrollieren, ob alle Muttern festgezogen sind;...

  • Seite 100: Gummielemente Und Befestigungsschrauben - Kontrolle

    Wartung - alle 250 Stunden Gummielemente und Befestigungsschrauben - Kontrolle Sämtliche Gummielemente (1) kontrollieren und alle Elemente austauschen, falls mehr als 25% der Gummielemente auf einer Seite der Bandage Risse von mehr als 10-15 mm aufweisen. Als Hilfe bei der Kontrolle eine Messerklinge oder einen anderen spitzen Gegenstand verwenden.

  • Seite 101: Batteriezelle

    Wartung - alle 250 Stunden Batteriezelle Zellen-Verschlußkappen (1) entfernen und kontrollieren, ob die Flüssigkeit (2) ca. 10 mm über der Plattenoberkante (3) steht. Die Kontrolle des Flüssigkeitsstands ist bei allen Zellen vorzunehmen. Ist der Flüssigkeitsstand zu niedrig, wird destilliertes 10 mm Wasser bis auf den richtigen Füllstand aufgefüllt.

  • Seite 102: Klimaanlage (Zubehör) - Kontrolle

    Wartung - alle 250 Stunden Klimaanlage (Zubehör) - Kontrolle Kühlmittelschläuche und Anschlüsse auf Anzeichen eines Ölfilms kontrollieren, der auf eine Kühlmittelleckage hindeutet. Abb. Klimaanlage 1. Kühlmittelschläuche 2. Kondensatoreinheit ICA152-4DE3.pdf 2012-06-12...

  • Seite 103: Wartung - 500 Std

    Wartung - 500 Std. Wartung - 500 Std. Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die Not-/Feststellbremse angezogen sein.

  • Seite 104: Hebel Und Gelenkpunkte - Schmierung

    Wartung - 500 Std. Hebel und Gelenkpunkte - Schmierung Scharniere der Motorhaube (1) und die Gleitschienen des Fahrersitzes mit Fett schmieren, übrige Gelenkpunkte und Hebel mit Öl schmieren. Die Scharniere der Kabinentüren werden mit Fett geschmiert. Siehe Schmiermittelspezifikation. Abb. Motorhaube 1.

  • Seite 105: Vorfilter - Reinigung

    Wartung - 500 Std. Vorfilter - Reinigung Für gute Entlüftung sorgen (Absaugung), wenn der Für gute Entlüftung sorgen (Absaugung), wenn der Dieselmotor in der Halle gestartet wird. Dieselmotor in der Halle gestartet wird. Vergiftungsgefahr durch Kohlenmonoxid. Vergiftungsgefahr durch Kohlenmonoxid. Zur Reinigung des Filters siehe Bedienungshandbuch des Motors, Kapitel über Kraftstoffsystem.
  • Seite 106 Wartung - 500 Std. ICA152-4DE3.pdf 2012-06-12...

  • Seite 107: Wartung - Alle 1000 Stunden

    Wartung - alle 1000 Stunden Wartung - alle 1000 Stunden Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die...

  • Seite 108: Hydrauliköltank - Entleerung

    Wartung - alle 1000 Stunden Bereich um die Ölfilter gründlich reinigen. Die Ölfilter (1) entfernen und zur Die Ölfilter (1) entfernen und zur Altölsammelstelle bringen. Es handelt sich um Altölsammelstelle bringen. Es handelt sich um Wegwerffilter, die nicht gereinigt werden können. Wegwerffilter, die nicht gereinigt werden können.

  • Seite 109: Kraftstofftank - Ablassen

    Wartung - alle 1000 Stunden Kraftstofftank - Ablassen Wasser und Bodenschlamm im Kraftstofftank werden durch die Ablassschraubenöffnung am Boden des Kraftstofftanks abgelassen. Beim Ablassen sehr vorsichtig sein. Nicht die Beim Ablassen sehr vorsichtig sein. Nicht die Ablassschraube verlieren, so dass der Kraftstoff Ablassschraube verlieren, so dass der Kraftstoff ausläuft.

  • Seite 110: Hinterachsdifferential - Ölwechsel

    Wartung - alle 1000 Stunden Hinterachsdifferential - Ölwechsel Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einem ebenen Untergrund arbeiten. Die Walze auf einem ebenen Untergrund aufstellen und die Räder blockieren. aufstellen und die Räder blockieren.

  • Seite 111: Klimaanlage (Zubehör) Frischluftfilter - Wechsel

    Wartung - alle 1000 Stunden Die Walze so stellen, dass die Schraube (1) im Planetengetriebe auf "9:00 Uhr" steht. Öl bis zur Unterkante der Ölstandöffnung auffüllen. Getriebeöl verwenden. Siehe Schmiermittelspezifikation. Die Schraube reinigen und wieder einschrauben. Auf dieselbe Weise den Ölstand im anderen Planetengetriebe der Hinterachse kontrollieren.
  • Seite 112 Wartung - alle 1000 Stunden ICA152-4DE3.pdf 2012-06-12...

  • Seite 113: Wartung - 2000 Std

    Wartung - 2000 Std. Wartung - 2000 Std. Die Walze auf einer ebenen Fläche parken. Die Walze auf einer ebenen Fläche parken. Falls nicht anders angegeben, sollte während Falls nicht anders angegeben, sollte während der Kontroll- und Einstellungsvorgänge der der Kontroll- und Einstellungsvorgänge der Motor ausgeschaltet und die Motor ausgeschaltet und die Not-/Feststellbremse angezogen sein.

  • Seite 114: Bandage - Ölwechsel

    Wartung - 2000 Std. Bandage - Ölwechsel Die Walze auf einer ebenen Fläche so stellen, dass die Ölablassschraube (1) nach unten gerichtet ist. Ein Auffanggefäß von 15 l Fassungsvermögen unter die Schraube stellen. Das Öl sammeln und ordnungsgemäß entsorgen. Das Öl sammeln und ordnungsgemäß entsorgen. Die Ablassschraube (1) reinigen und Abb.

  • Seite 115: Klimaanlage (Zubehör) - Überholung

    Wartung - 2000 Std. Klimaanlage (Zubehör) - Überholung Regelmäßige Inspektionen und Wartungsarbeiten sind notwendig, um den Betrieb auf lange Sicht zu gewährleisten. Die Kondensatoreinheit (1) mittels Druckluft von Staub reinigen. Die Druckluft von oben nach unten blasen. Der Luftstrahl kann die Flansche der Einheit Der Luftstrahl kann die Flansche der Einheit beschädigen, wenn er zu stark ist.

  • Seite 116: Trockenfilter - Kontrolle

    Wartung - 2000 Std. Trockenfilter - Kontrolle Wenn die Einheit in Betrieb ist, die Motorhaube öffnen und am Schauglas (1) kontrollieren, ob am Trockenfilter Bläschen sichtbar sind. Falls Bläschen im Schauglas erkennbar sind, ist dies ein Zeichen dafür, dass der Kühlmittelstand zu niedrig ist. Die Einheit ist dann auszuschalten.

  • Seite 117: Lenkgelenk - Kontrolle

    Wartung - 2000 Std. Lenkgelenk - Kontrolle Das Lenkgelenk auf Schäden und Risse untersuchen. Kontrollieren und lose Schrauben nachziehen. Das Lenkgelenk auch auf Trägheit und Spiel kontrollieren. Abb. Lenkgelenk 2012-06-12 ICA152-4DE3.pdf...
