Anschluss
GEFAHR
Explosionsgefahr! Unmittelbar mögliche Personenschäden durch Nichteinhaltung des Ex-
Schutzes
Das Gerät darf ausschließlich an das FOUNDATION™ fieldbus-H1-Netzwerk angeschlossen werden.
Für alle Anzeigegerätetypen gelten die angegebenen Maximalwerte für Klemmenspannung und
Kurzschlussstrom der EG-Baumusterprüfbescheinigung TÜV 07 ATEX 553588.
Erden Sie bei Gefahr von statischer Aufladung das Gehäuse.
Der Schirm des Anschlusskabels muss leitend mit der Verschraubung verbunden sein.
Beim Einsatz im explosionsgefährdeten Bereich muss das Gehäuse über den externen Erdungs-
anschluss mit dem Potentialausgleich verbunden werden (EN 60079-14, Abs. 12.2.2.3).
Eine erforderliche Mehrfacherdung darf nur kapazitiv erfolgen (EN 60079-14, Abs. 12.2.2.3c).
Die Anschlussklemmen des Anzeigegerätes befinden sich im Gehäuse.
Zum Anschluss Gehäuseschrauben lösen und Deckel abnehmen.

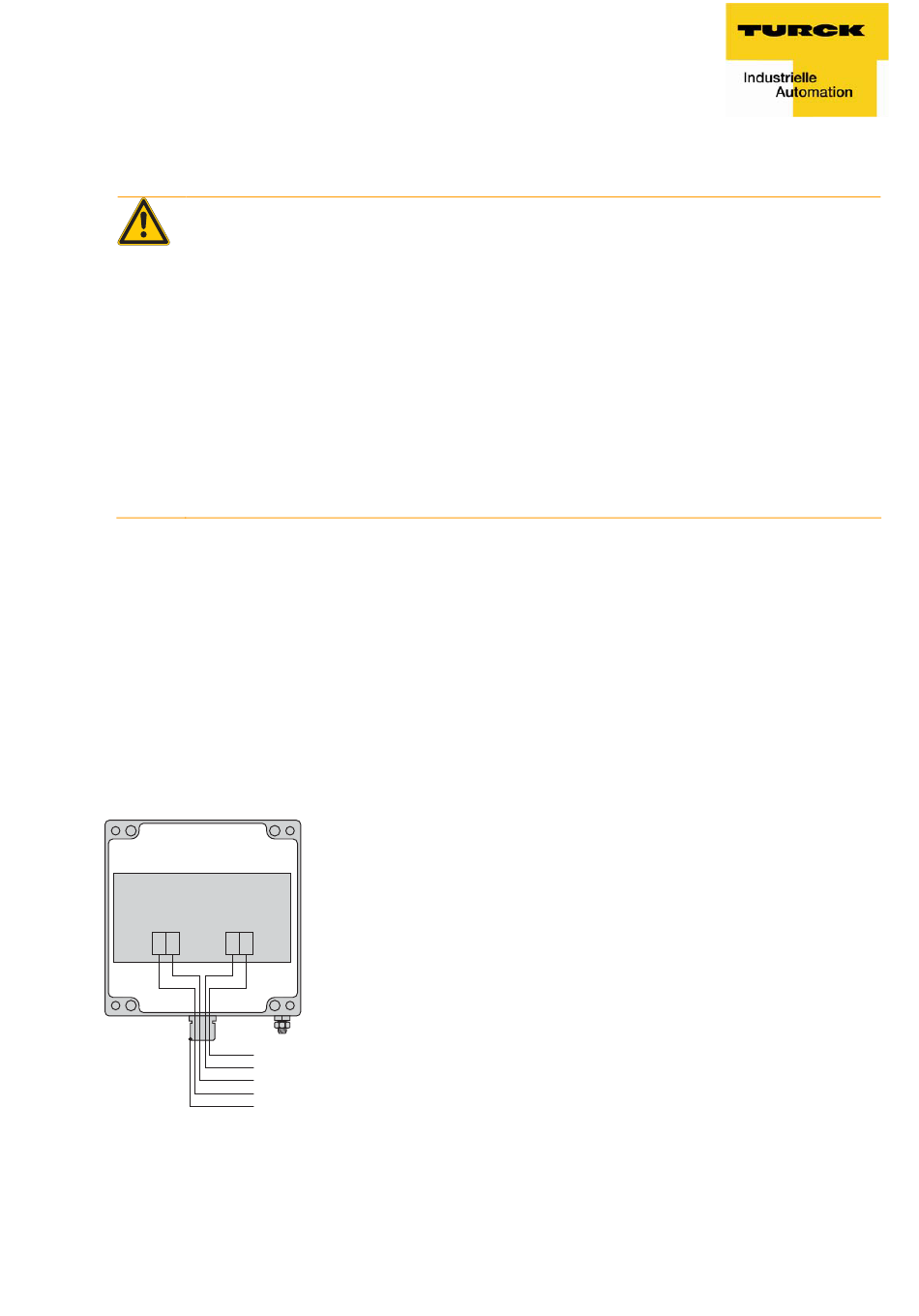

Die Abbildung unten zeigt die Anordnung der Klemmen:
•
Klemme 1: –
•
Klemme 2: +
•
Klemme 3: – für weitere Busteilnehmer
•
Klemme 4: + für weitere Busteilnehmer
•
Der Schirm ist auf das Gehäuse der Kabelverschraubung aufzulegen
Nach erfolgtem Anschluss, Deckel wieder aufschrauben.
Klemmen
1 2
3 4
Hans Turck GmbH & Co.KG • Witzlebenstraße 7 • 45472 Mülheim/Ruhr • Germany • Tel. 0208 4952-0 • Fax 0208 4952-264 • www.turck.com
Erdungsbolzen
+
–
+
–
Schirm
/
