Bedienerschnittstelle
3-79
Anzeigen des Speicherinhalts
Mit dieser Funktion können Sie jeden direkt zugänglichen
Speicher überwachen (d. h. Speicher, der direkt adressierbar ist
und auf den nicht über eine Schnittstelle zugegriffen werden
muss). Er kann in jedem Bildschirm (außer dem Bildschirm
„PRINTER") durch gleichzeitiges Drücken der Tasten [F10] und
[Cursor links] aufgerufen werden.

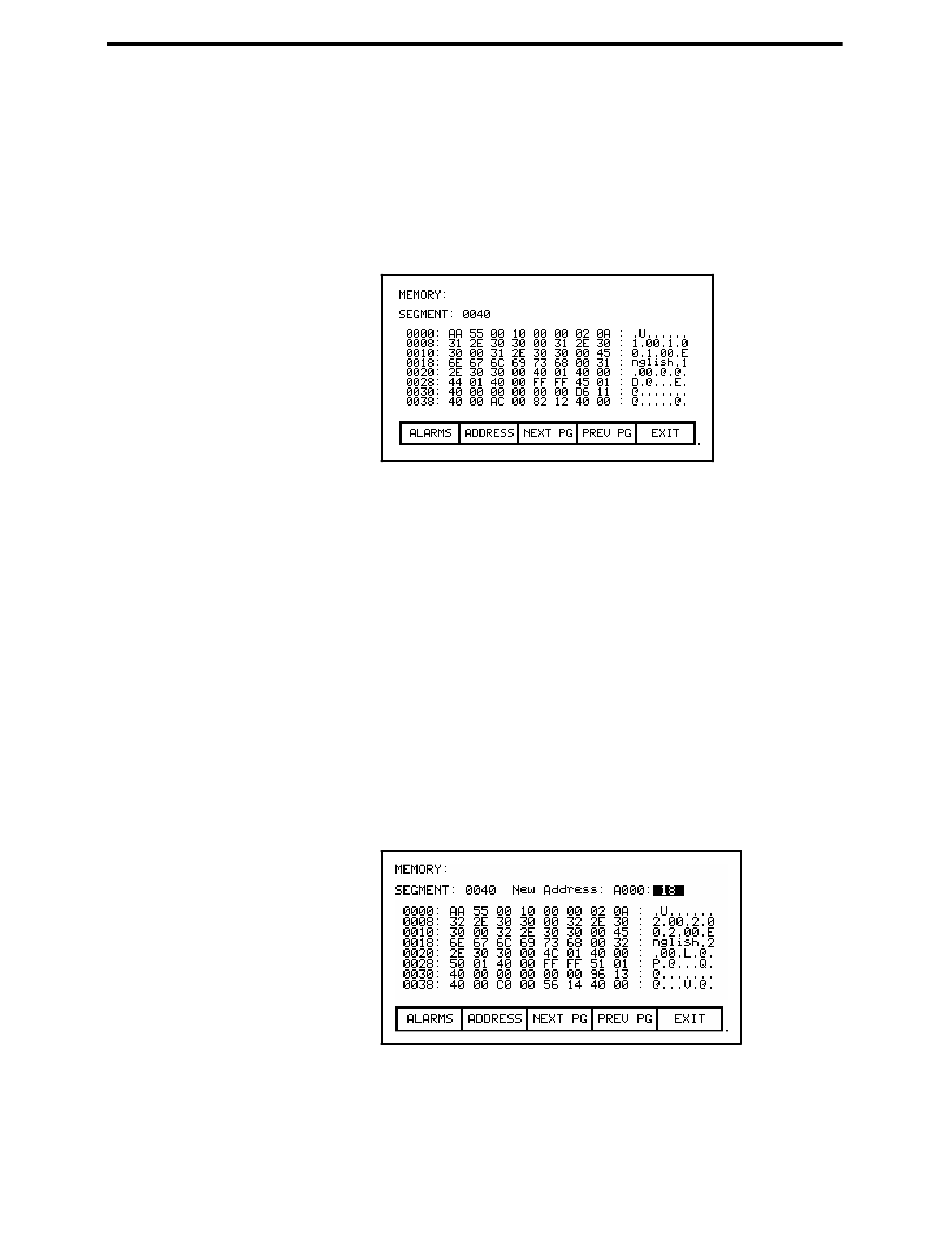

Abbildung 3.101 – Anzeigen eines Datensegments aus dem Speicher
Der erste Bildschirm (Abbildung 3.101) zeigt das
Standarddatensegment. Auf jedem Bildschirm wird das
angezeigte Segment (hex.) angegeben. Die linke Spalte enthält
die Anfangsadresse (hex.) der Datenreihe. Acht Datenbytes
werden im Hexadezimalformat angezeigt, gefolgt von den
entsprechenden 8 ASCII-Zeichen (sofern vorhanden). Weitere
Daten innerhalb des Segments können Sie über die Tasten [F8]
und [F9] einsehen.
Wenn Sie ein anderes Segment und / oder einen anderen Offset
anzeigen möchten, drücken Sie die Taste [F7]. Es wird ein
Bildschirm wie in Abbildung 3.102 angezeigt. Durch jedes
Drücken der Taste [F7] schalten Sie zwischen dem Segment und
dem Offset-Wert um. Der hervorgehobene Wert kann bearbeitet
werden.
Abbildung 3.102 – Segment:Offset bearbeiten
7000 Baugröße „C"
7000L-UM300G-DE-P – Januar 2007
