Ist die Scheibenrille irgendwie beschädigt oder verformt, die
Riemenscheibe wechseln.

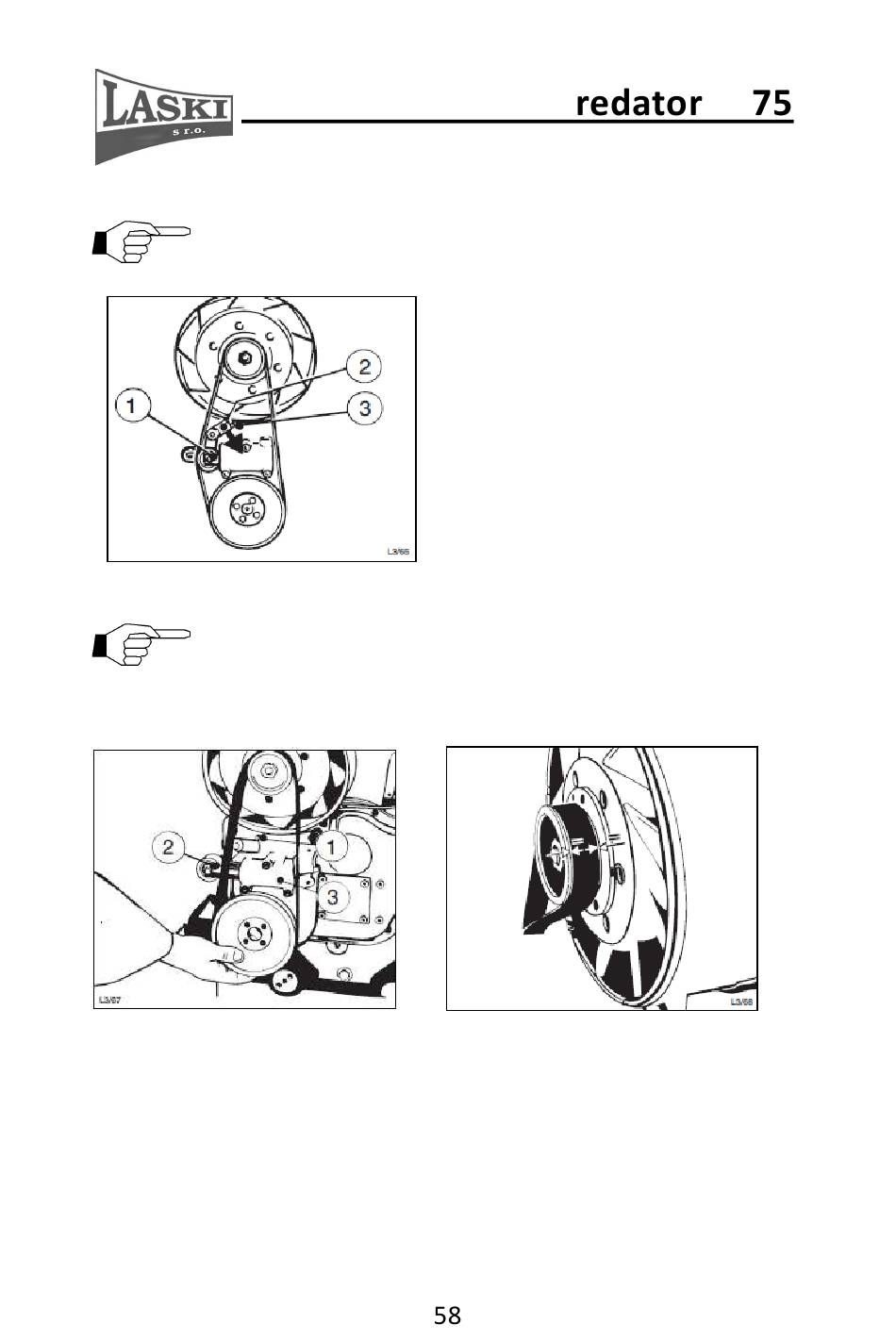

Abb. 52 – Spannvorrichtung
Unter dem Federdruck muss sich der Druckbolzen „3" freiwillig lösen.
Anderenfalls ist diese automatische Funktion außer Betrieb.
Aufsetzen des neuen Riemens am Luftgebläse:
Abb. 53 – Riemenspannen
- Den Druckbolzen „1" wieder einbauen (siehe Abb. 53).
- Die Welle mit der Spannrolle „2" in die Buchse einschieben und mit der
zylindrischen Schraube arretieren.
- Den Poly-Keilriemen auf die Riemenscheibe des Gebläses, auf die Spannrolle
und auf die untere Riemenscheibe aufsetzen (siehe Abb. 54).
W
Funktionskontrolle:
- Bei Riemenwechsel immer die
Funktion der Spannvorrichtung
überprüfen (siehe Abb. 52).
- Mit der zylindrischen Schraube die
Welle mit der Spannrolle „1" lösen.
Durch die Feder wird die Welle mit der
Spannrolle aus der Buchse herausgedrückt.
- Den Winkelhebel „2" verstellt sich
nach unten und löst den Druckbolzen „3".
Abb. 54 – Aufsetzen des
neuen Riemens
