EM 100 G4 installieren
In diesen Abschnitten finden Sie detaillierte Informationen zur Installation
und Inbetriebnahme des EM 100 G4.
Informationen zur Bedienung des EM 100 G4 finden Sie unter „EM 100 G4
bedienen".
Anschlüsse auf der Geräterückseite

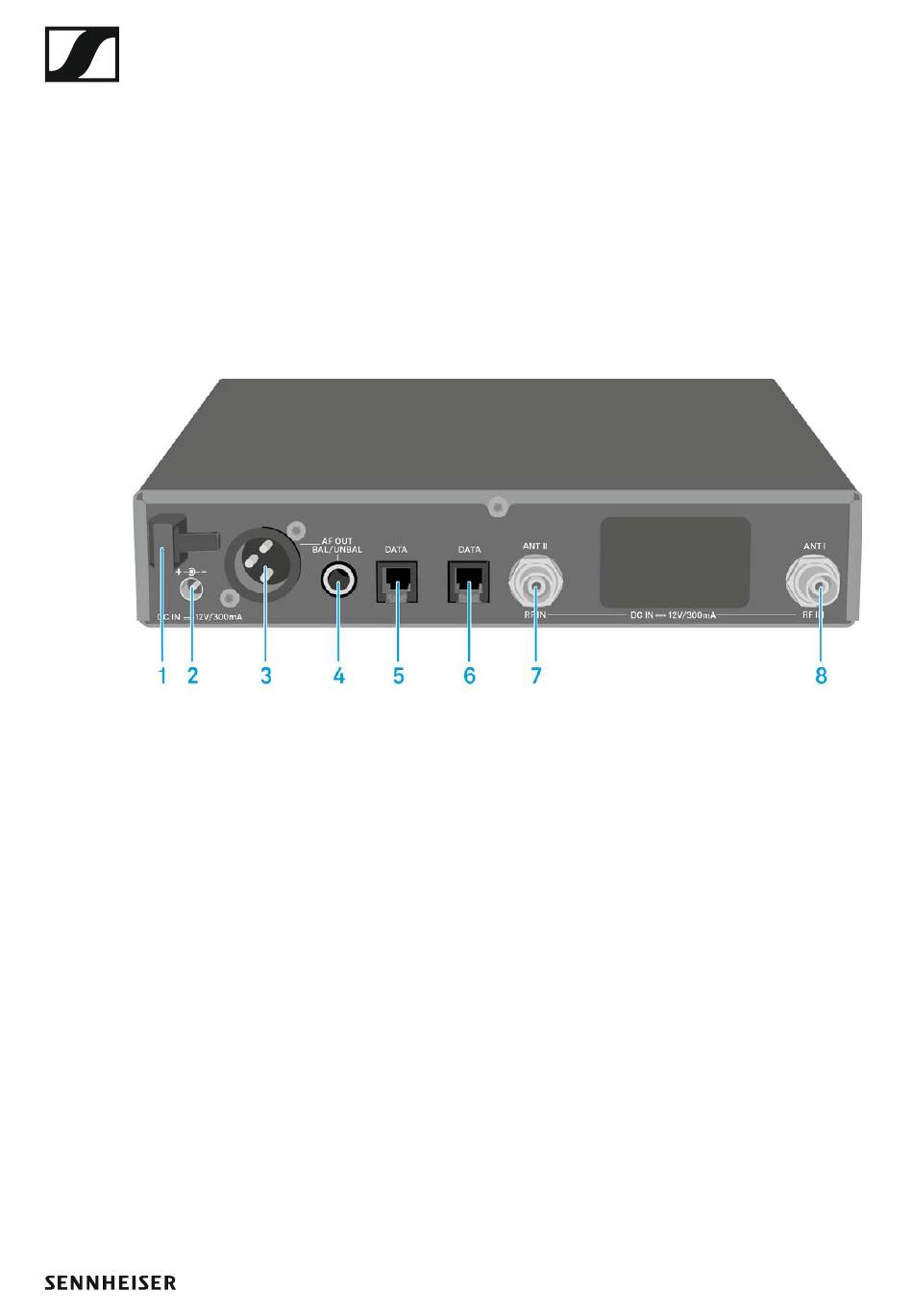

Produktübersicht Rückseite
►
1
Zugentlastung für das Anschlusskabel des Steckernetzteils
• siehe „EM 100 G4 mit dem Stromnetz verbinden/vom Stromnetz
trennen"
2
Anschlussbuchse für das Steckernetzteil (DC IN)
• siehe „EM 100 G4 mit dem Stromnetz verbinden/vom Stromnetz
trennen"
3
XLR-3-Buchse für Audioausgang, symmetrisch (AF OUT BAL)
• siehe „Audiosignale ausgeben"
4
6,3-mm-Klinkenbuchse für Audioausgang, unsymmetrisch (AF OUT
UNBAL)
• siehe „Audiosignale ausgeben"
5
RJ-10-Schnittstelle (DATA)
• siehe „Ein Datennetzwerk herstellen"
6
RJ-10-Schnittstelle (DATA)
• siehe „Ein Datennetzwerk herstellen"
7
BNC-Buchse, Antenneneingang II (ANT II) mit Fernspeiseeingang
• siehe „Antennen anschließen"
8
BNC-Buchse, Antenneneingang I (ANT I) mit Fernspeiseeingang
• siehe „Antennen anschließen"
