4. Schaltmodi im DIGISPEED
DIGISPEED kann für vier verschiedene Logikverhalten programmiert werden. Dadurch hat der An-
wender die Möglichkeit, zeitkritische Logikfunktionen außerhalb einer zykluszeitbehafteten SPS durch-
zuführen.
4.1. Schaltmodus 1

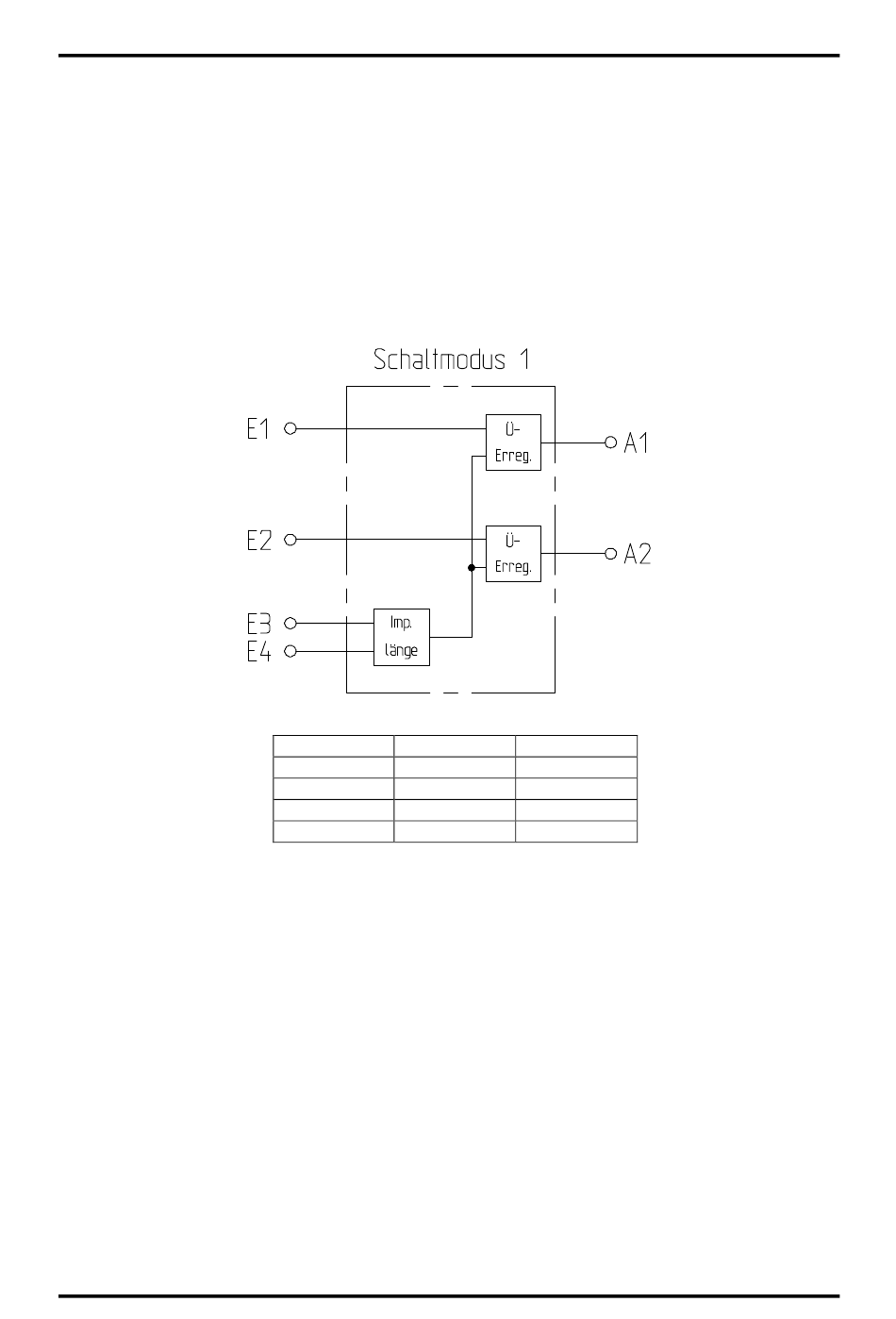

Im Schaltmodus 1 (Werkseinstellung) wird der Eingang 1 (Klemme 1) auf den Ausgang 1 (Klemme 7)
und der Eingang 2 (Klemme 2) auf den Ausgang 2 (Klemme 8) geschaltet. An den Eingängen 3 und 4
(Klemme 3 und 4) wird die Dauer des Übererregungsimpulses eingestellt.
*Ü-Zeit: Dauer des Übererregungsimpulses
Ausgabe: Apr. 02
Eingang 3 Eingang 4
0 VDC 0 VDC
+24 VDC 0 VDC
0 VDC +24 VDC
+24 VDC +24 VDC
Schaltbeschleuniger
DIGISPEED DS1/T40
Ü-Zeit*
5 ms
10 ms
20 ms
40 ms
