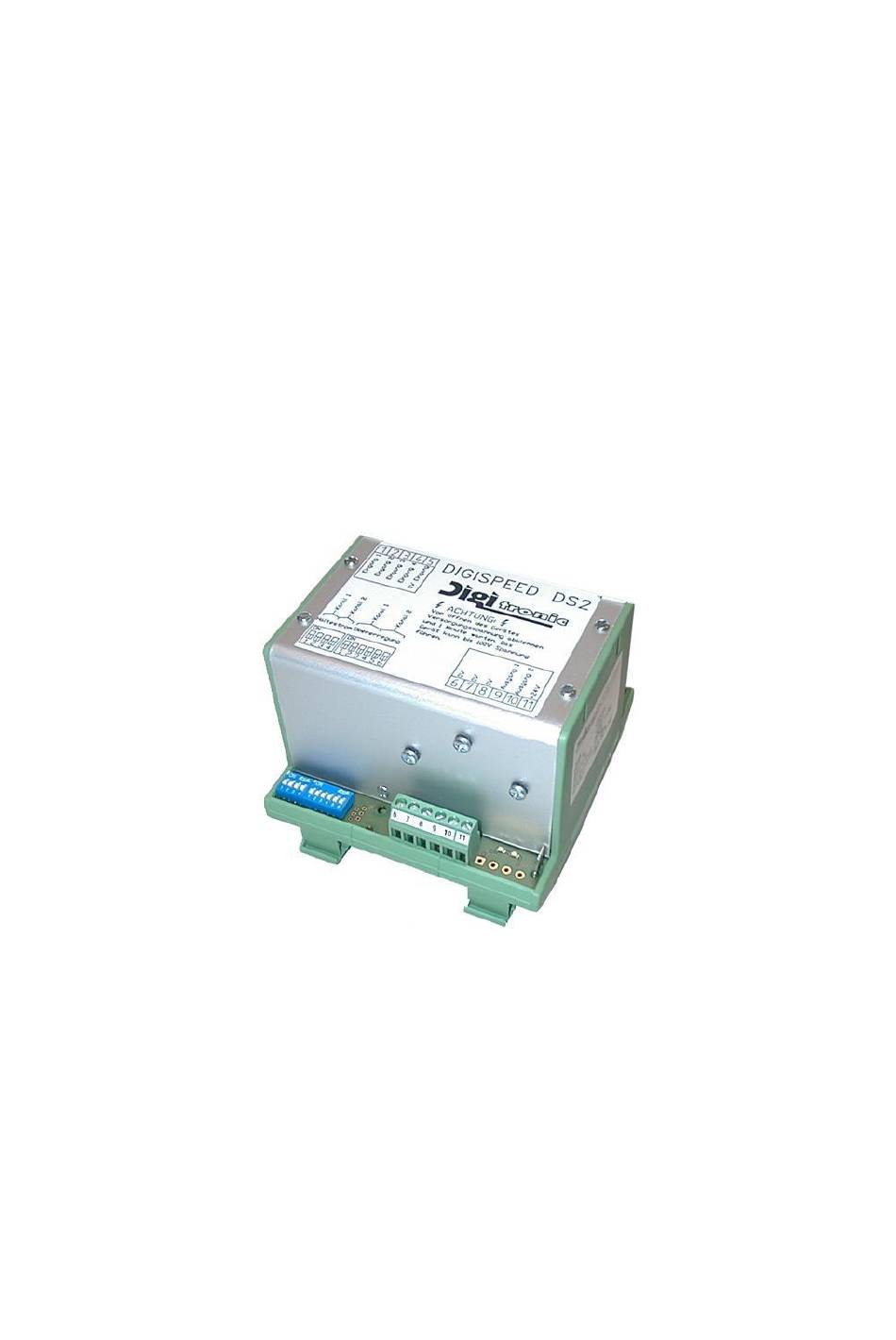

- Seite 1 Digitaler Schaltbeschleuniger für erhöhte Leistung DIGISPEED DS2 Version 3 + 4 (Standard) Digitronic Automationsanlagen GmbH Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42 Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com...
- Seite 2 Zur Beachtung Dieses Handbuch entspricht dem Softwarestand des Digispeed von 7.3.2005 / Version 3+4. Die Firma Digitronic Automationsanlagen GmbH behält sich vor, Änderungen, welche eine Verbesserung der Qualität oder der Funktionalität des Gerätes zur Folge haben, jederzeit ohne Vorankündigung durchzuführen.
- Seite 3 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 Inhaltsverzeichnis 1. Einleitung ............................. 4 2. Merkmale ............................. 4 2.1. Neue Merkmale ab Version 3 + 4 ..................... 4 3. Funktionsweise ............................ 5 3.1. Ein - und Ausschaltverhalten von Schaltgliedern mit Freilaufdiode ..........5 3.2. Ein - und Ausschaltverhalten von Schaltgliedern mit DIGISPEED-DS2 ........... 6 3.3.
- Seite 4 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 1. Einleitung Alle magnetisch beeinflußbaren Schaltglieder, z.B. Magnetventile oder Relais, unterliegen einer Schaltverzögerung. Diese Schaltverzögerung setzt sich aus mehreren Faktoren zusammen: 1. der Zeit, die zum Aufbau des Magnetfeldes benötigt wird, 2. der Zeit für die Überwindung der mechanischen Trägheit, 3.
- Seite 5 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 3. Funktionsweise 3.1. Ein - und Ausschaltverhalten von Schaltgliedern mit Freilaufdiode Normalerweise werden magnetische Schaltglieder durch einfaches Anlegen von 24V DC eingeschal- tet. Im hier dargestellten Diagramm geschieht dies im Zeitpunkt 0ms. Durch die Induktivität wird das Magnetfeld und somit die Magnetkraft langsam aufgebaut.
- Seite 6 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 3.2. Ein - und Ausschaltverhalten von Schaltgliedern mit DIGISPEED-DS2 DIGISPEED-DS2 gibt beim Einschalten einen Überspannungsimpuls von bis zu 100V DC mit einer eingestellten Zeit (hier von 5ms) auf die Spule des Schaltgliedes. Durch diese Übererregung wird das Magnetfeld in 1/4 der Zeit aufgebaut und kurzzeitig 4 mal so hoch.
- Seite 7 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 3.3. Haltestromreduzierung Das DIGISPEED-DS2 bietet die Möglichkeit, mittels Chopperung (pulsierende Gleichspannung) den Haltestrom des angezogenen Schaltgliedes zu senken; dadurch können die Verlustleistungen der an- geschlossenen Baugruppen und der Steuerung minimiert werden. Gleichzeitig reduzieren sich Erwär- mung, Leistungsverbrauch und Abschaltzeit der Bauteile und Schaltglieder.
- Seite 8 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 4. Einstellung der Übererregungszeit Das Einstellen der gewünschten Übererregungszeit wird hier über den 6poligen DIP-Schalter (Schalter 1 bis 6), der sich auf der Platine neben dem 4poligen DIP-Schalter befindet, eingestellt (siehe Abb. unten). Beide Kanäle werden unabhängig voneinander eingestellt (Schalter 1 - 3 ≡ Kanal 1; Schalter 4 - 6 ≡...
- Seite 9 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 5. Erholzeiten für DIGISPEED Die Erholzeit für DIGISPEED wird für die Neuaufladung des Kondensators zur Erzeugung des Überer- regungsimpulses benötigt, denn nach jeder Abgabe eines Übererregungsimpulses muß sich der Kon- densator zunächst neu aufladen. Daraus folgt, daß zwischen zwei aufeinanderfolgenden Übererre- gungsimpulsen mindestens die in der Tabelle angegebene Zeit abgewartet werden muß.
- Seite 10 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 6. Einstellung der Chopperung Beide Kanäle können unabhängig voneinander über den 4poligen DIP-Schalter gesteuert werden (siehe Abb. unten), wobei die ersten beiden Schalter (1 u. 2) den ersten Kanal betreffen und die letzten beiden Schalter (3 u. 4) den zweiten. Folgende vier Schalterstellungen können für jeden Kanal eingestellt werden.
- Seite 11 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 7. Inbetriebnahme Das Gerät wird im Schaltschrank auf eine "EN - Tragschiene" aufgerastet (sehen Sie Kapitel "12. Abmessungen" auf Seite 13). Die Erdungsanschlüsse sind auf kürzestem Wege auf eine neben dem Gerät angeordnete Reihenerdklemme zu legen. Durch die geerdete Montageplatte und deren elektrischen Verbindung zur EN - Tragschiene, wird eine optimale Ableitung der Einstreuungen auf das Gehäuse erreicht.
- Seite 12 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 10. Anschlußbeispiel DIGISPEED DS2-V4 11. Schaltschema Die Eingänge eines jeden Kanals sind standardmäßig UND-verknüpft (siehe Abb. unten). Dadurch hat der Anwender die Möglichkeit, zeitkritische Logikfunktionen außerhalb einer zykluszeitbehafteten SPS durchzuführen. Werden andere Verknüpfungsarten gebraucht (z.B. SR-Verknüpfung oder Doppelmagnetspulen-Antriebselemente), so können diese nur durch Austausch des Mikroprozessors...
- Seite 13 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED-DS2/V4 12. Abmessungen 13. Technische Daten Versorgungspannung....24V DC ±20% / min. 10 Amp. Stromaufnahme ......max. 20A Spitzenstrom im Einschaltaugenblick, max. 9A Spitzenstrom im Schaltaugenblick. Anzahl der Eingänge....je nach Schaltschema, bis zu 8, galvanisch getrennt. Eingangsspannung ....
