7. Anschlußbelegung
Klemme 1
=
Klemme 2
=
Klemme 3
=
Klemme 4
=
Klemme 5
=
Klemme 6
=
Klemme 7
=
Klemme 8
=
Klemme 9
=
Klemme 10
=

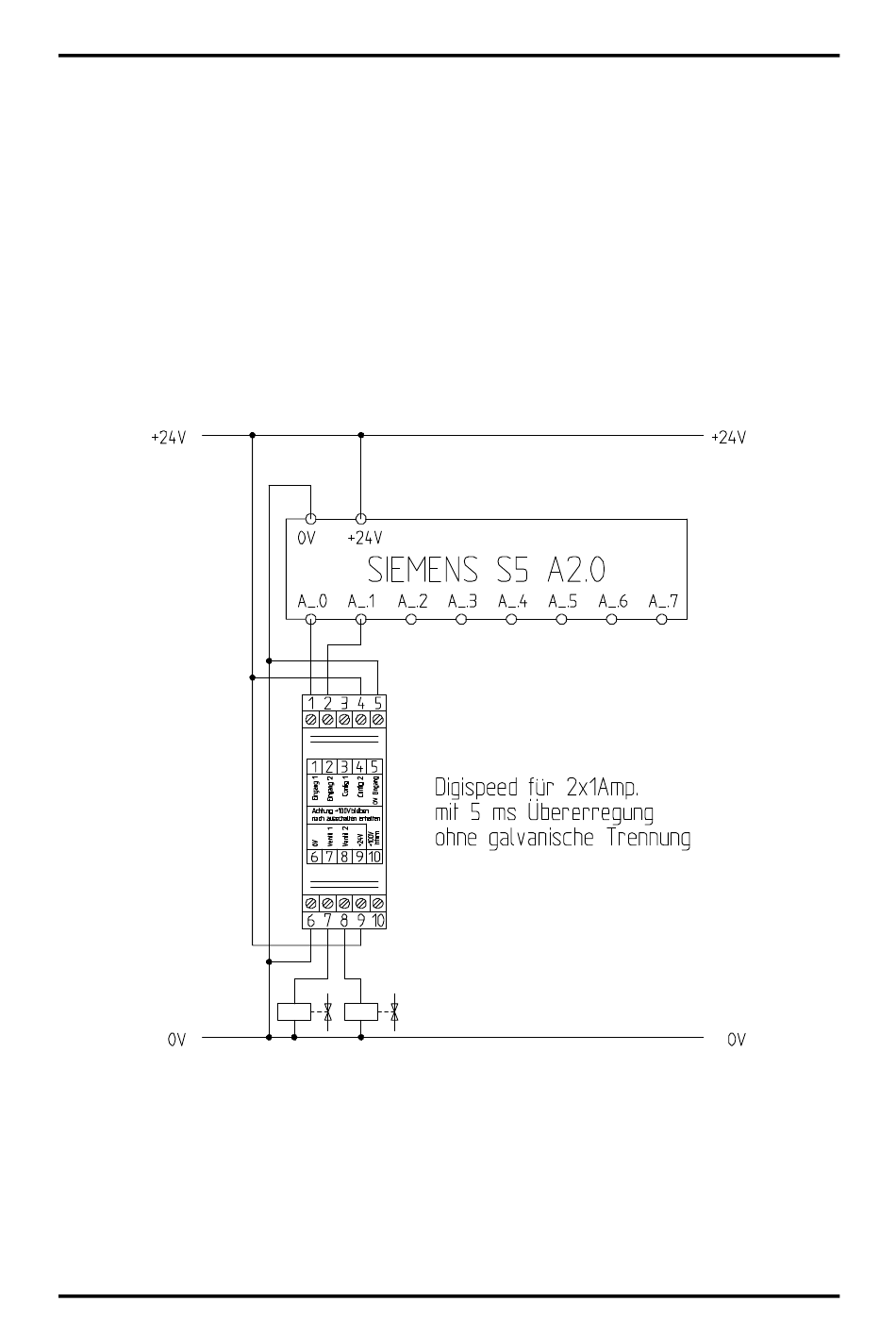

8. Anschlußbeispiel
Ausgabe: Apr. 02
Eingang 1
Eingang 2
Eingang 3
Eingang 4
0V für Eingänge
0V für Versorgungsspannung
Ausgang 1
Ausgang 2
+24V DC ±20% Versorgungsspannung
Nicht anschließen! (nur für Entladung des internen Kondensators)
Schaltbeschleuniger
DIGISPEED DS1/T40
