Schaltbeschleuniger
DIGISPEED DS1/T40

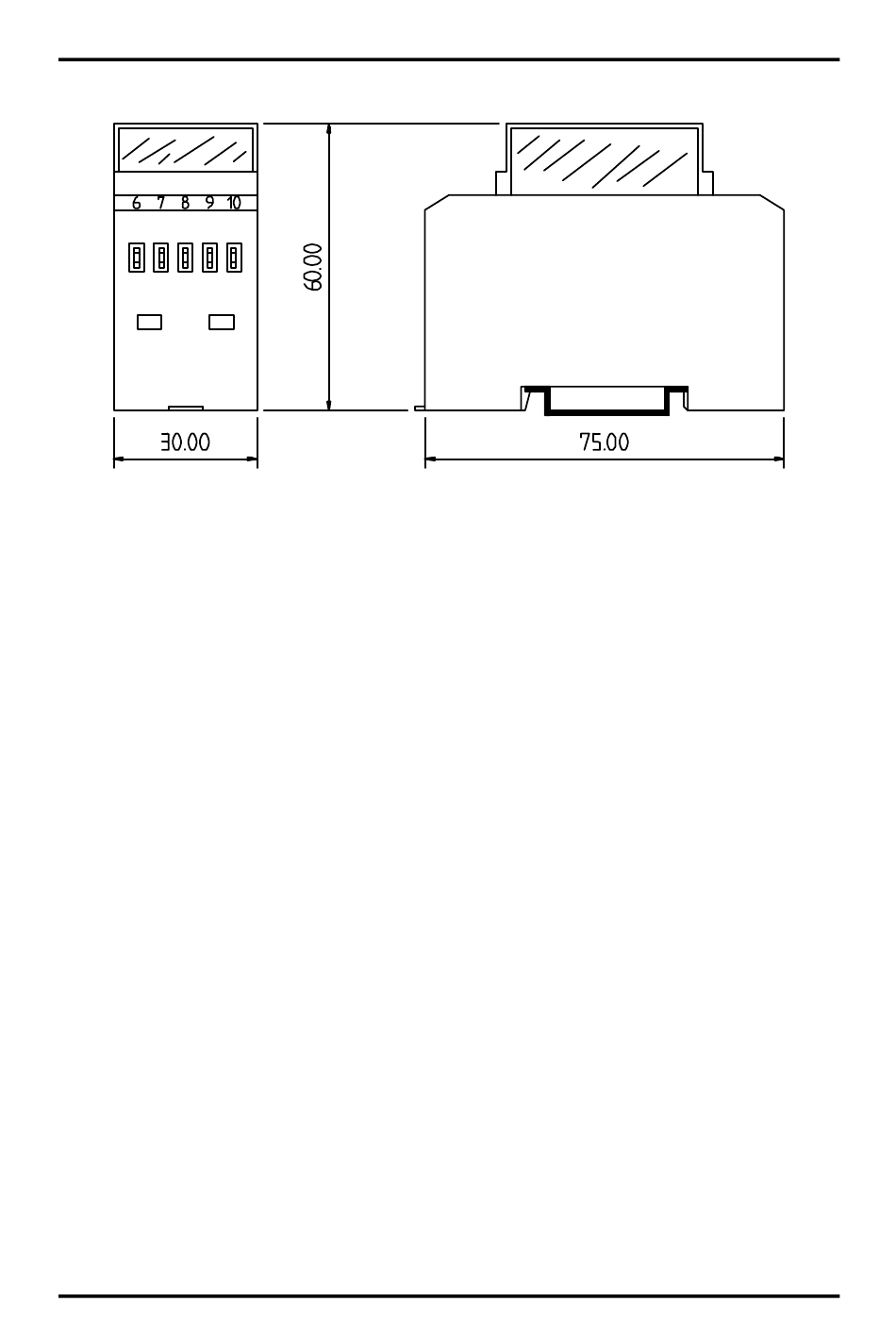

9. Abmessungen
10. Technische Daten
Versorgungspannung................ 24V DC ±20%
Stromaufnahme ........................ max. 8A Spitzenstrom im Schaltaugenblick
Anzahl der Eingänge................. 4
Eingangsspannung................... aktiv 16-30V DC, passiv 0-3V DC
Eingangswiderstand................. 2,2kΩ-2,5kΩ
Anzahl der Ausgänge................ 2
Überspannungsimpuls .............. 80-100V DC
Dauer des Ü-Impulses.............. programmierbar
Freilaufspannung...................... -56V DC
Ausgangsspannung .................. Versorgungsspannung -1V bei 1A Dauerstrom
Ausgangsstrom........................ 1A Dauerstrom je Ausgang
Verzögerungszeit...................... max. 100µs
Erholzeit................................... siehe Erholzeiten
Gehäuse.................................. schwer entflammbarer Thermoplast Kunststoff, Dauertemperatur bis
Leiteranschluß ......................... beiderseitig fünf solide Schraubklemmen bis 2,5mm² im Rastermaß
Montage................................... bequeme Aufschnappmontage auf symmetrischer Tragschiene nach
Demontage .............................. durch Zurückziehen des orangefarbenen Schnappriegels
Abmessung .............................. siehe Abmessungen
Schutzart.................................. Gehäuse entspricht IP 40, Anschlußklemmen entsprechen IP 20
Arbeitstemperatur..................... 0...+55°C
Gewicht ................................... ca. 110g
