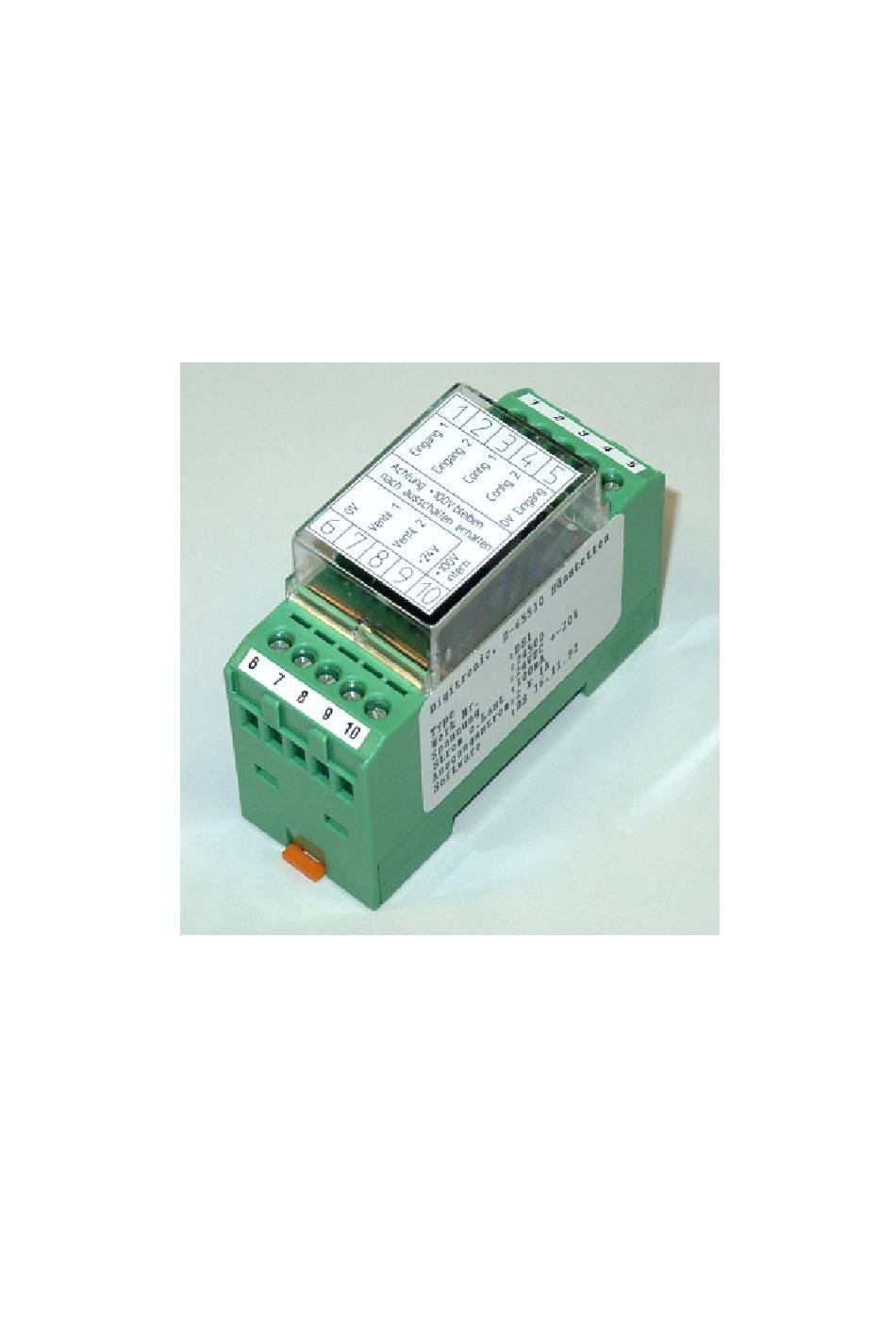

- Seite 1 Digitaler Schaltbeschleuniger DIGISPEED DS1 Digitronic Automationsanlagen GmbH Steinbeisstraße 3 • • D - 72636 Frickenhausen • • Tel. (+49)7022/40590-0 • • Fax -10 Auf der Langwies 1 • • D - 65510 Hünstetten-Wallbach • • Tel.(+49)6126/9453-0 • • Fax -42...
- Seite 2 Digispeed und dieses Handbuch sind urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Weder Digispeed, noch dieses Dokument, dürfen in Teilen oder im Ganzen kopiert, fotokopiert, reproduziert, übersetzt oder übertragen werden auf irgendwelche elektronische Medien oder maschinenlesbare Formen, ohne vorherige schriftliche Genehmigung durch die Firma Digitronic Automationsanlagen GmbH. Hinweis: Wir haben die Geräte der Digispeed Serie auf die Jahr 2000 Verträglichkeit hin...
- Seite 3 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED DS1/T40 Inhaltsverzeichnis 1. Einleitung ............................4 2. Merkmale............................4 3. Funktionsweise..........................5 3.1. Ein - und Ausschaltverhalten von Schaltgliedern mit Freilaufdiode............5 3.2. Ein - und Ausschaltverhalten von Schaltgliedern mit DIGISPEED............6 4. Schaltmodi im DIGISPEED........................7 4.1. Schaltmodus 1..........................7 4.2. Schaltmodus 2..........................8 4.3.
- Seite 4 Schaltbeschleuniger Digitronic DIGISPEED DS1/T40 Automationsanlagen GmbH 1. Einleitung Alle magnetisch beeinflußbaren Schaltglieder, z.B. Magnetventile oder Relais, unterliegen einer Schaltverzögerung. Diese Schaltverzögerung setzt sich aus mehreren Faktoren zusammen: 1. der Zeit, die zum Aufbau des Magnetfeldes benötigt wird, 2. der Zeit für die Überwindung der mechanischen Trägheit, 3.
- Seite 5 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED DS1/T40 3. Funktionsweise 3.1. Ein - und Ausschaltverhalten von Schaltgliedern mit Freilaufdiode Normalerweise werden magnetische Schaltglieder durch einfaches Anlegen von 24V DC eingeschal- tet. Im hier dargestellten Diagramm geschieht dies im Zeitpunkt 0ms. Durch die Induktivität wird das Magnetfeld und somit die Magnetkraft langsam aufgebaut.
- Seite 6 Schaltbeschleuniger Digitronic DIGISPEED DS1/T40 Automationsanlagen GmbH 3.2. Ein - und Ausschaltverhalten von Schaltgliedern mit DIGISPEED DIGISPEED gibt beim Einschalten einen Überspannungsimpuls von bis zu 100V DC mit einer einge- stellten Zeit (hier von 5ms) auf die Spule des Schaltgliedes. Durch diese Übererregung wird das Magnetfeld in 1/4 der Zeit aufgebaut und kurzzeitig 4 mal so hoch.
- Seite 7 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED DS1/T40 4. Schaltmodi im DIGISPEED DIGISPEED kann für vier verschiedene Logikverhalten programmiert werden. Dadurch hat der An- wender die Möglichkeit, zeitkritische Logikfunktionen außerhalb einer zykluszeitbehafteten SPS durch- zuführen. 4.1. Schaltmodus 1 Im Schaltmodus 1 (Werkseinstellung) wird der Eingang 1 (Klemme 1) auf den Ausgang 1 (Klemme 7) und der Eingang 2 (Klemme 2) auf den Ausgang 2 (Klemme 8) geschaltet.
- Seite 8 Schaltbeschleuniger Digitronic DIGISPEED DS1/T40 Automationsanlagen GmbH 4.2. Schaltmodus 2 Im Schaltmodus 2 wird der Eingang 1 (Klemme 1) auf den Ausgang 1 (Klemme 7) und der Eingang 2 (Klemme 2) auf den Ausgang 2 (Klemme 8) geschaltet. Der Eingang 3 (Klemme 3) ist ein Freigabeeingang.
- Seite 9 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED DS1/T40 4.3. Schaltmodus 3 Der Schaltmodus 3 wurde speziell für Doppelmagnetspulen (Antriebselemente) entwickelt. Ist der Eingang 1 (Klemme 1) ohne Signal , wird der Ausgang 2 (Klemme 8) geschaltet. Bekommt der Eingang 1 ein Signal, wird zuerst der Ausgang 2 abgeschaltet. Nach dem Abschalten folgt eine Pause**.
- Seite 10 Schaltbeschleuniger Digitronic DIGISPEED DS1/T40 Automationsanlagen GmbH 4.4. Schaltmodus 4 Der Schaltmodus 4 beinhaltet eine SR-Flipflop-Logik (SET-RESET-Logik). Hat nach dem Einschalten Eingang 2 (RESET) Signal, ist Ausgang 2 (Klemme 8) geschaltet. Bekommt nun Eingang 1 (SET) auch ein Signal, wird Ausgang 1 (Klemme 7) geschaltet und Ausgang 2 (Klemme 8) abgeschaltet. Wenn das Signal am Eingang 1 (SET) wieder weggeht, bleibt der Zustand an den Ausgängen stabil.
- Seite 11 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED DS1/T40 4.5. Einstellung der Schaltmodi im DIGISPEED Auf der unteren Platine im DIGISPEED befindet sich ein Steckbrückenfeld, mit dem vier Schaltmodi eingestellt werden können. Damit die Einstellung gefahrlos für den Anwender und DIGISPEED durch- geführt werden kann, ist folgendes zu beachten: Im DIGISPEED befindet sich ein Kondensator, der mit der Übererregungsspannung von 100V geladen...
- Seite 12 Schaltbeschleuniger Digitronic DIGISPEED DS1/T40 Automationsanlagen GmbH 5. Inbetriebnahme DIGISPEED gemäß Anschlußbelegung zunächst mit der kleinstmöglichen Übererregungszeit anschließen (Relais oder Schaltglied ohne Freilaufdiode betreiben) und Maschine einschalten, unter Berücksichtigung der jeweiligen Erholzeit schrittweise die Übererregungszeit erhöhen, bis keine Ver- besserung des Schaltverhaltens mehr feststellbar ist und auf diejenige Übererregungszeit zurück- schalten, bei der noch eine Schaltbeschleunigung feststellbar war.
- Seite 13 Digitronic Schaltbeschleuniger Automationsanlagen GmbH DIGISPEED DS1/T40 7. Anschlußbelegung Klemme 1 Eingang 1 Klemme 2 Eingang 2 Klemme 3 Eingang 3 Klemme 4 Eingang 4 Klemme 5 0V für Eingänge Klemme 6 0V für Versorgungsspannung Klemme 7 Ausgang 1 Klemme 8...
- Seite 14 Schaltbeschleuniger Digitronic DIGISPEED DS1/T40 Automationsanlagen GmbH 9. Abmessungen 10. Technische Daten Versorgungspannung....24V DC ±20% Stromaufnahme ......max. 8A Spitzenstrom im Schaltaugenblick Anzahl der Eingänge....4 programmierbare Eingänge, galvanisch getrennt Grundprogrammen. Beispiel: 2 Schalteingänge und 2 Eingänge die den Zeitintervall des Überspannungsimpulses bestimmen...
