4.5. Einstellung der Schaltmodi im DIGISPEED

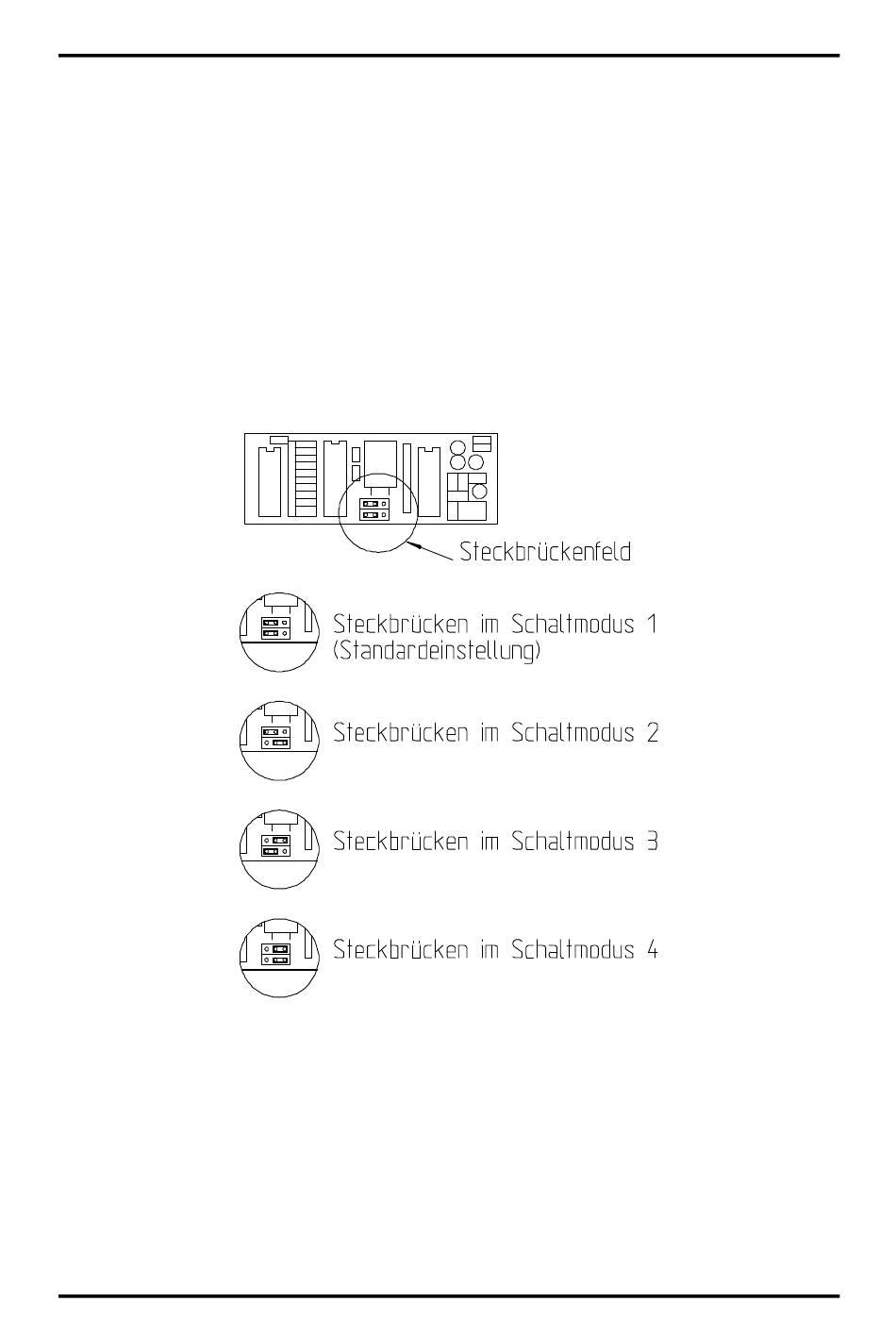

Auf der unteren Platine im DIGISPEED befindet sich ein Steckbrückenfeld, mit dem vier Schaltmodi
eingestellt werden können. Damit die Einstellung gefahrlos für den Anwender und DIGISPEED durch-
geführt werden kann, ist folgendes zu beachten:
Im DIGISPEED befindet sich ein Kondensator, der mit der Übererregungsspannung von 100V geladen
ist. Dieser muß zuerst entladen werden. Dazu schließt man einen Widerstand von 2,2kΩ an Klemme
6 und 10 an. Nach 10 sec. entfernt man den Widerstand und prüft, ob zwischen den Klemmen 6 und
10 eine Spannung < 10V anliegt. Jetzt kann das DIGISPEED gefahrlos geöffnet werden.
DIGISPEED besteht aus zwei Platinen. Die untere enthält das Steckbrückenfeld. Beide Platinen sind
mit einem Steckverbinder verbunden. Nachdem die Platinen voneinander gelöst sind, wird das Steck-
brückenfeld auf der unteren Platine sichtbar. Nun lassen sich die gewünschten Schaltmodi durch Um-
stecken der Steckbrücken einstellen.
Beim Zusammenbau ist zu beachten, daß die beiden Platinen seitenrichtig in das Gehäuse einge-
setzt werden (Klemmennummern der Platine und des Gehäuses vergleichen). Beim Einsetzen des
Bodens muß der orangefarbene Schnappriegel in Richtung der Klemmen 6 bis 10 zeigen.
