WINI WINEA STARTUP 2.0 Basicline Montage- & Bedienungsanleitung Seite 89

Montage
Wandanbindung WINEA X
Montage an Tischplatte
2

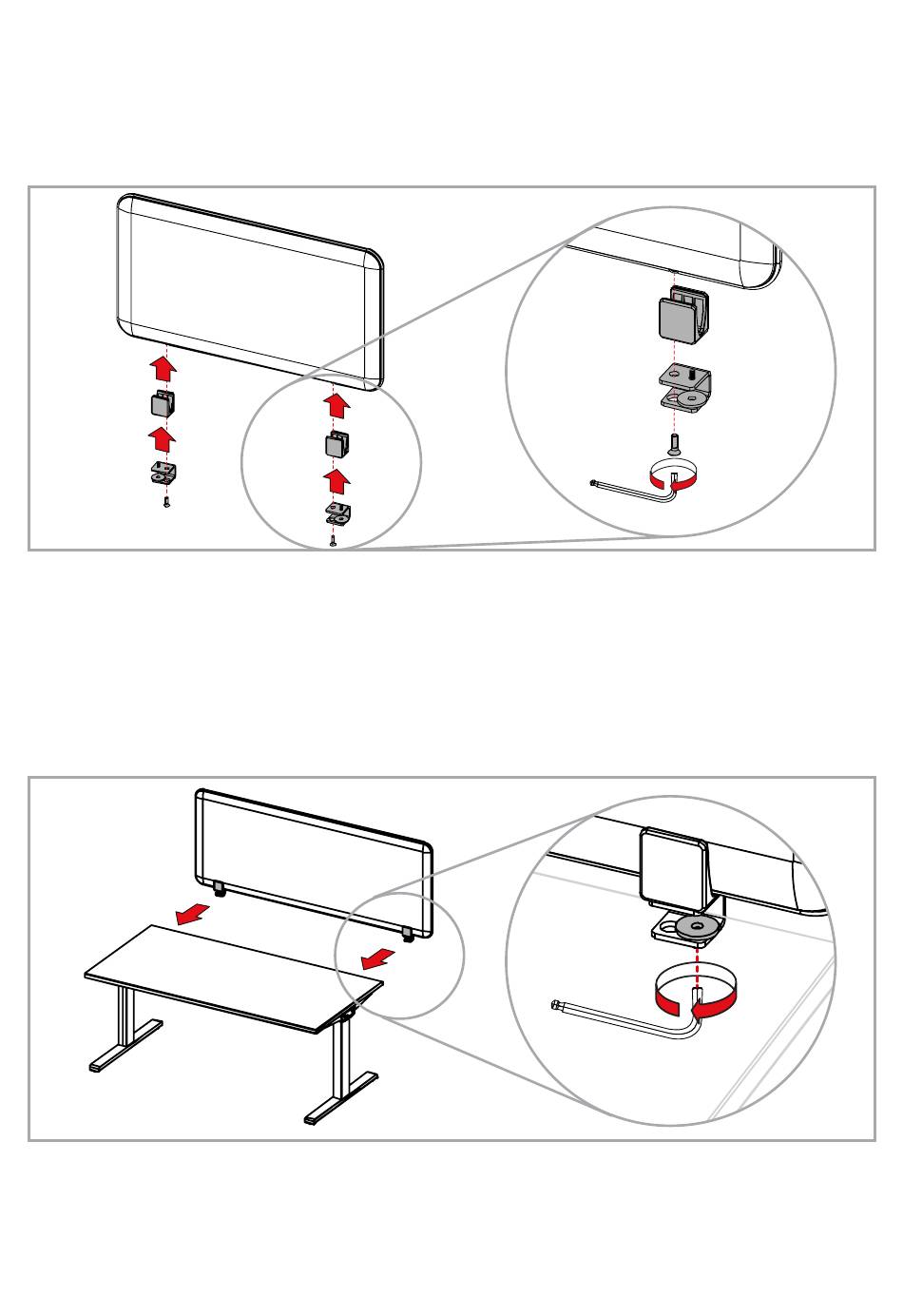

○ Wandanbindungen auf die Adapter setzen und die Wand von oben einstecken.
○ Achten Sie bei der Positionierung der Wand auf den richtigen Sitz der Muff en in
den Wandanbindungen.
○ Alle Teile von unten mit Senkkopfschraube M8 x 25 mm fest verschrauben.
3
○ Wand auf die Tischplatte aufstecken und ausrichten.
○ Klemmteller von unten fest anziehen.
Montage-/Bedienungsanleitung WINEA STARTUP 2.0 Basicline; Stand 12/2023 89
