Bedienungsanleitung
Handschalter SKQ-V Serie

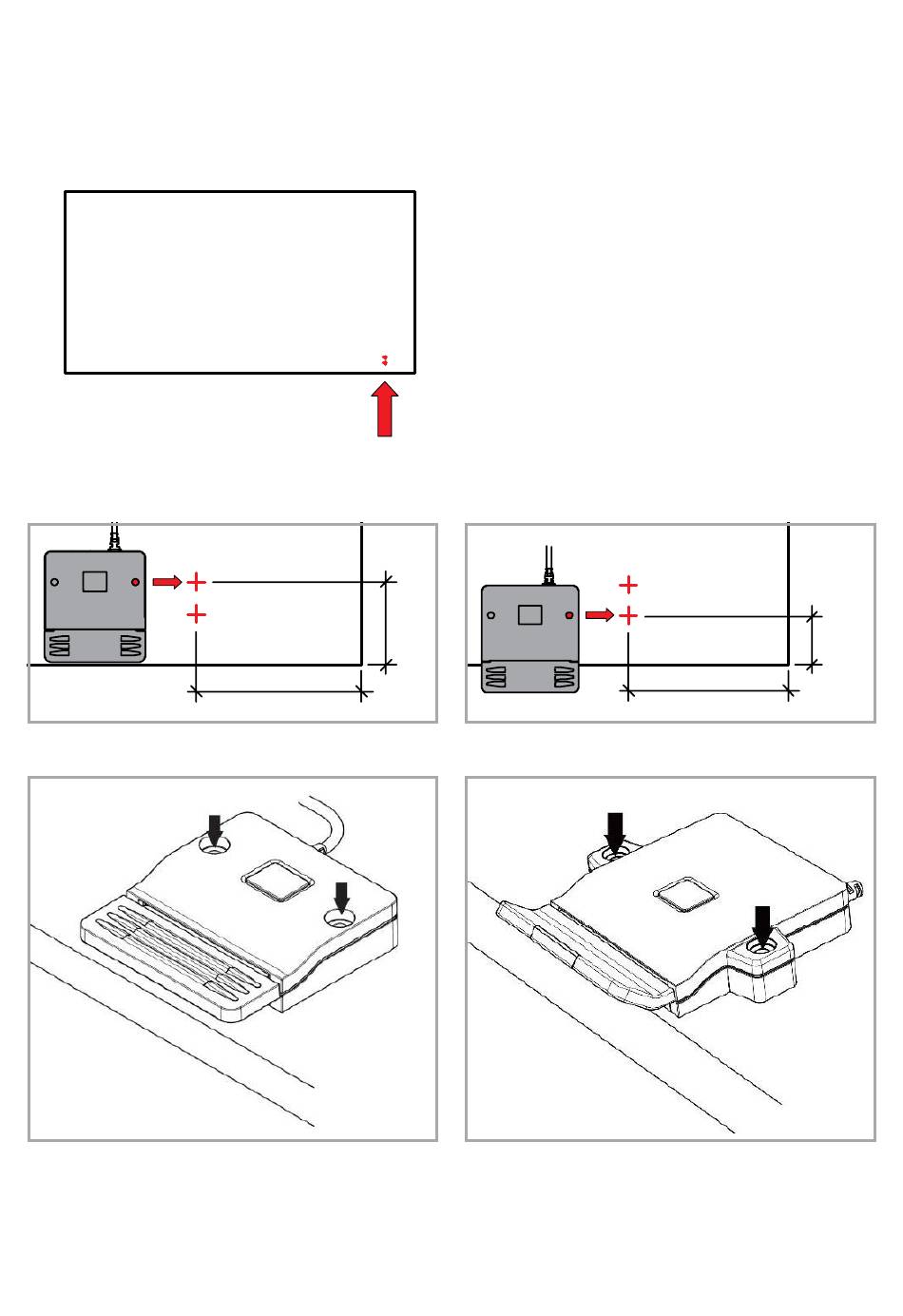

Montage
SKQ-V101, SKQ-V321, SKQ-V331 - bündig
○ Position für Handschalter bündig montiert
bei SKQ-V101, SKQ-V321, SKQ-V331
Montage-/Bedienungsanleitung WINEA STARTUP 2.0 Basicline; Stand 12/2023
6 cm
12 cm
Die Montage-Position für die Handschalter
SKQ-V101, SKQ-V201, SKQ-V321, SKQ-V331
ist durch 2 Körnungen vorgegeben.
SKQ-V101, SKQ-V321, SKQ-V331 - vorstehend
○ Position für Handschalter vorstehend mon-
tiert bei SKQ-V101, SKQ-V321, SKQ-V331
3,7 cm
12 cm
