Montage
Duo-Arbeitsplatz

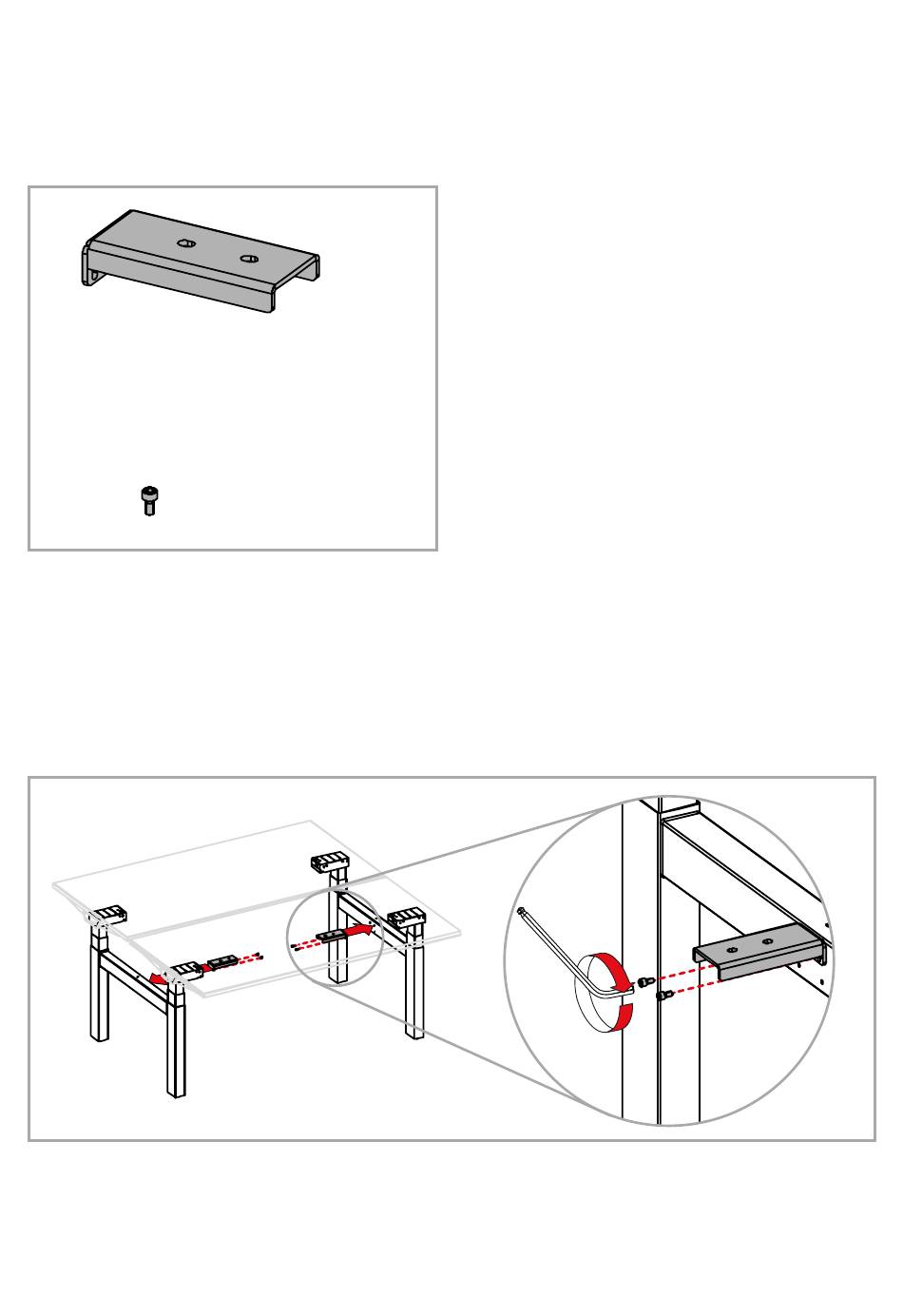

Montage Wandaufnahmen an Duo-Arbeitsplatz
Adapter
Zylinderkopfschraube
M6 x 12 mm
Übersicht
1
○ Adapter mit Zylinderkopfschrauben M6 x 12 mm an die Verbindungstraverse montieren.
○ Nutzen Sie die oberen Bohrungen.
○ Die Adapter sind oben bündig mit den Verbindungstraversen.
Montage-/Bedienungsanleitung WINEA STARTUP 2.0 Basicline; Stand 12/2023
45
