Montage
Wandanbindung WINEA X
Montage an Tischplatte
Klemmteller
VORSICHT
Das Umkippen des Möbels kann zu
Verletzungen und Sachschäden führen.
▸ Paneele dürfen nur mit mindestens
2 Personen aufgebaut werden.

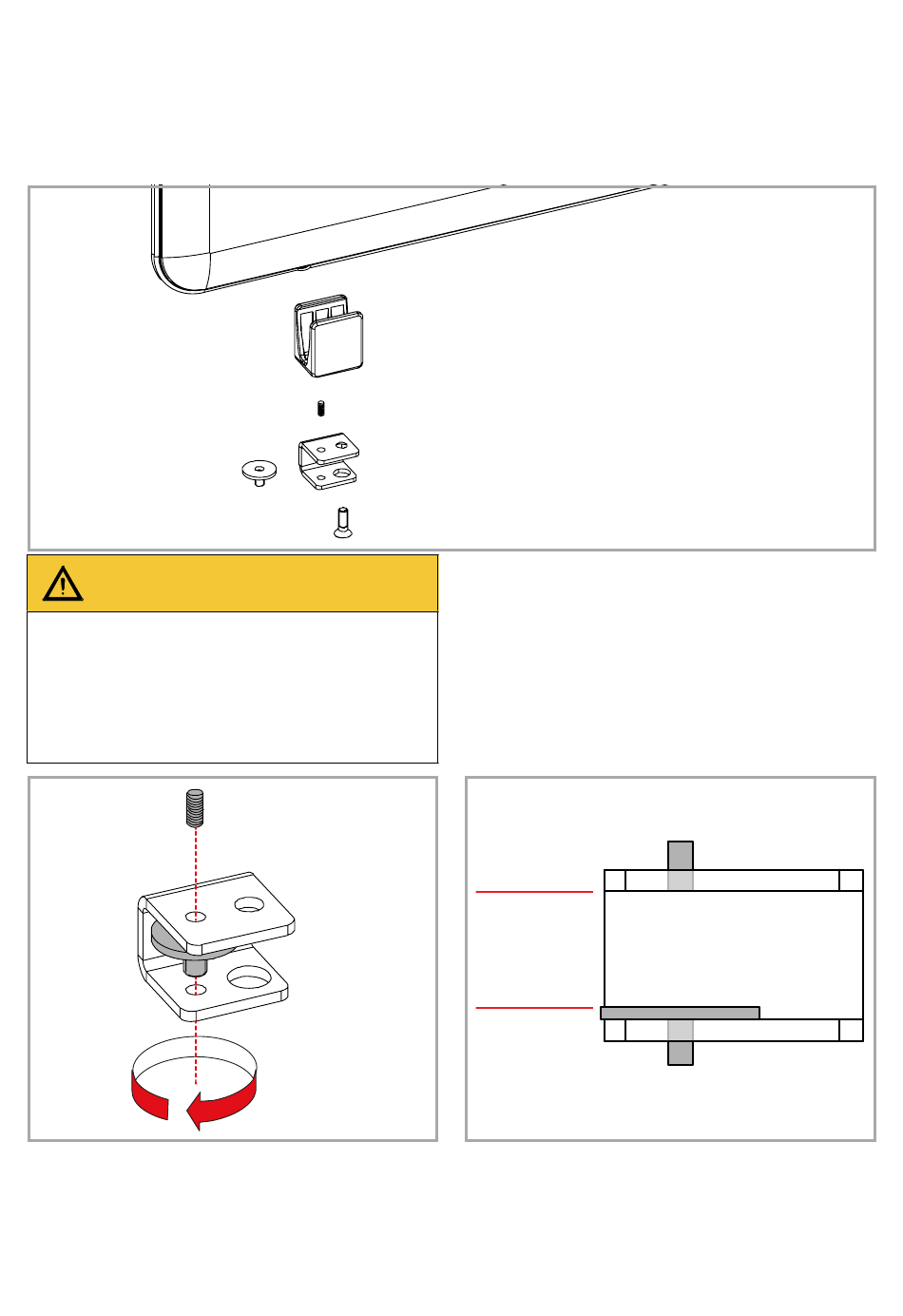

1a
○ Gewindestift M8 x 10 mm innen bündig in den
Adapter schrauben (Verdrehsicherung für
Wandanbindung).
○ Klemmteller in Adapter einschrauben.
88
WINEA X
Gewindestift
M8 x 10 mm
Adapter
Senkkopfschraube
M8 x 25 mm
Montage-/Bedienungsanleitung WINEA STARTUP 2.0 Basicline; Stand 12/2023
Wandanbindung
innen bündig
vollständig
einschrauben
1b
