WINI WINEA STARTUP 2.0 Basicline Montage- & Bedienungsanleitung Seite 26

Bedienungsanleitung
Handschalter SKQ-V Serie
Montage
Schiebeschalter SKQ-V201 - bündig
1
○ Handschalter vorschieben.
26
3,7 cm
12 cm
Montage-/Bedienungsanleitung WINEA STARTUP 2.0 Basicline; Stand 12/2023

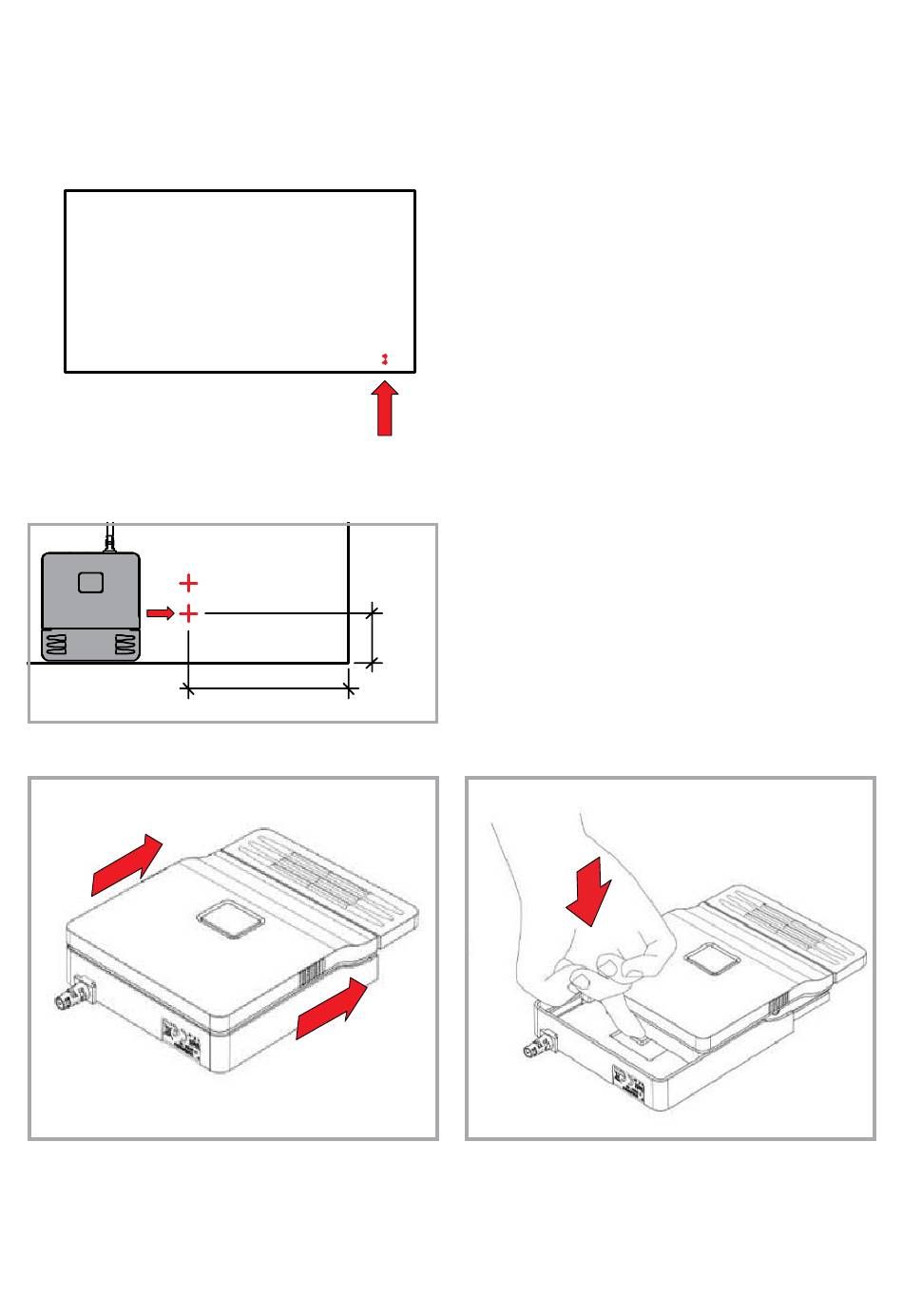

Die Montage-Position für die Handschalter
SKQ-V101, SKQ-V201, SKQ-V321, SKQ-V331
ist durch 2 Körnungen vorgegeben.
○ Position für Schiebehandschalter SKQ-V201
bündig.
2
○ Sobald en Widerstand zu spüren ist, Rast-
lasche noch unten drücken und Arretierung
lösen.
