WINI WINEA STARTUP 2.0 Basicline Montage- & Bedienungsanleitung Seite 81

Montage

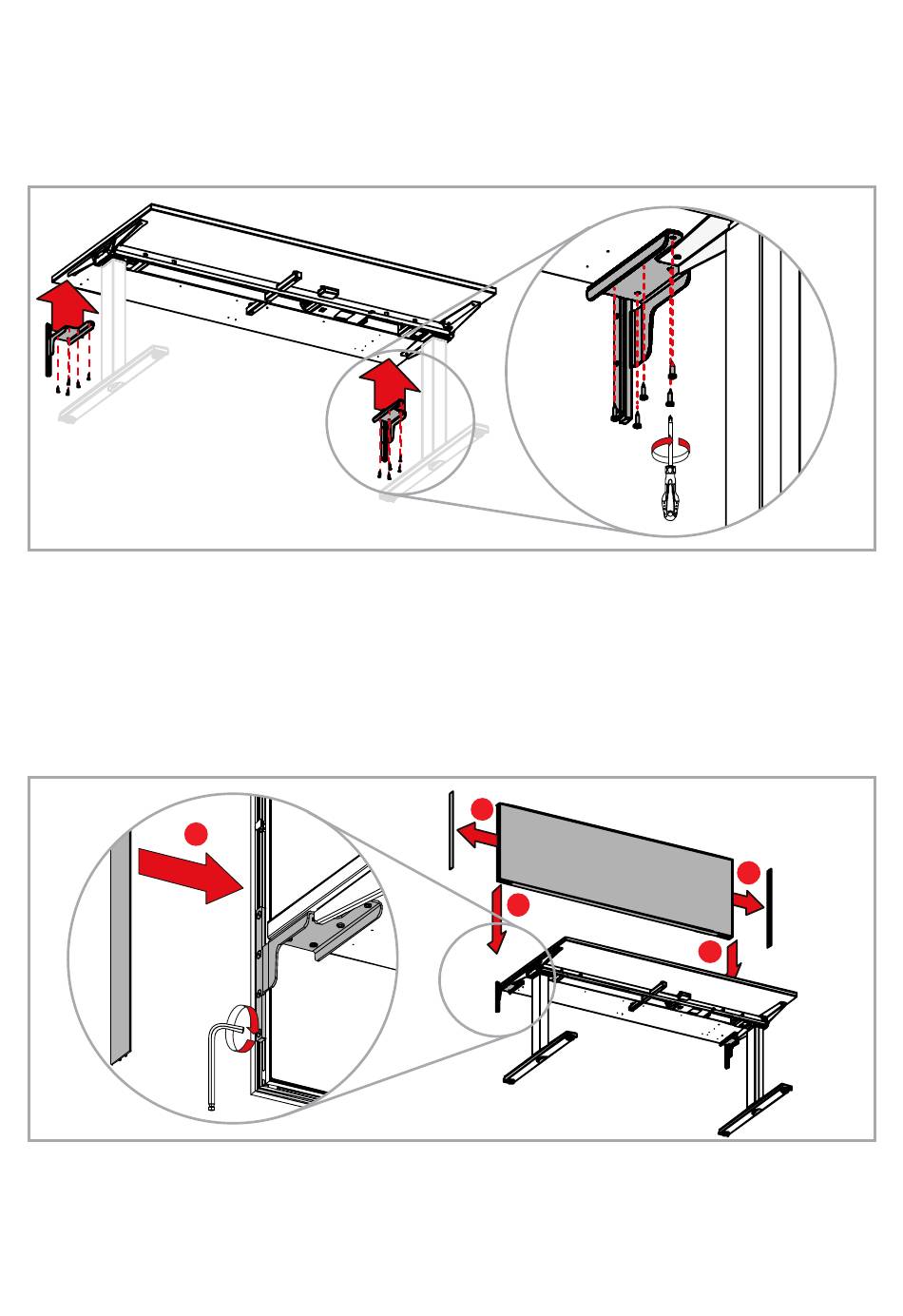

Wandanbindung WINEA SINUS
Montage hinter Tisch
2
○ Wandanbindungen mit Panheadschrauben 5 x 20 mm an die Tischplatte montieren.
○ Bündig mit der Plattenkante.
○ Achten Sie auf die richtige Zuordnung von rechter und linker Wandanbindung.
3
3
○ Abdeckung links und rechts an der Wand entfernen (1).
○ Wand bis auf die Spannschienen aufschieben (2).
○ Wand ausrichten und Senkkopfschrauben M5 x 14 mm  xieren.
○ Abdeckung wieder auf die Wand aufstecken (3).
Montage-/Bedienungsanleitung WINEA STARTUP 2.0 Basicline; Stand 12/2023
1
2
1
2
81
