Bauanleitung 121.869
Deko-Light
5

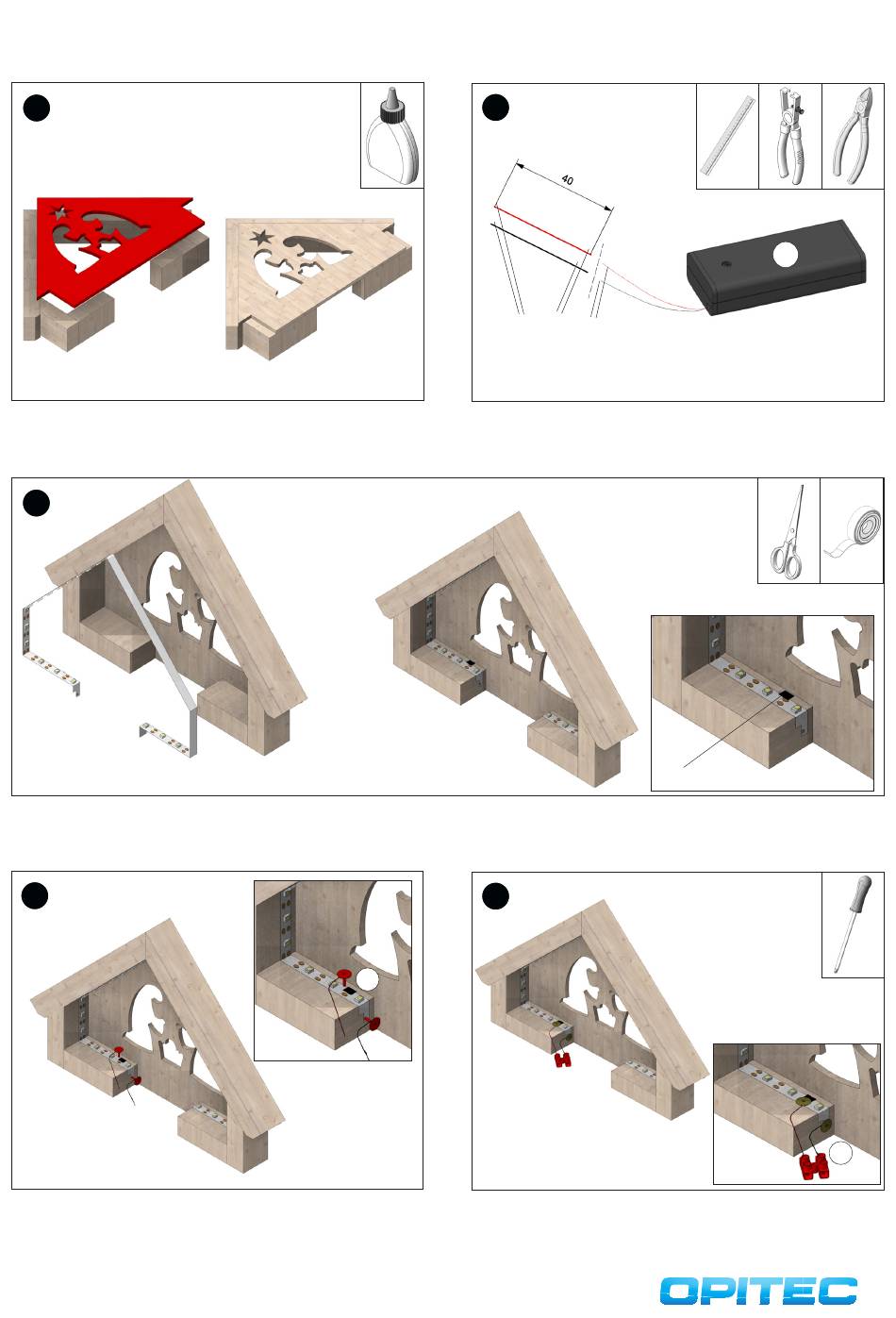

Eine Deckplatte (1) wie abgebildet ausgemittelt und bündig zur Unter-
kante auf den Rahmen aufleimen. Leim gut trocknen lassen.
7
Die Lichtleiste wie abgebildet im Rahmen einkleben. Anschließend wie im Detail gezeigt den Pluspol der nächsten Anschlussreihe mit einem kleinen
Stück Klebeband abkleben.
8
Jeweils ein Kabelstück (40mm) um einen Reissnagel (7) wickeln. Den
Reissnagel mit dem schwarzen Kabel wie im Detail gezeigt am -Pol,
den Reissnagel mit dem roten Kabel am +Pol der Lichtleiste einstecken.
6
DETAIL:
7
6
hier abzwicken
hier abisolieren
Von beiden Kabeln des Batteriehalters (5) jeweils 40mm ablängen
und beidseitig abisolieren. Die gekürzten Kabel des Batteriehalters
ebenfalls abisolieren.
9
Anschließend beide Kabel wie abgebildet an der Lüsterklemmleiste (6)
anschließen.
5
DETAIL:
+Pol abkleben!
DETAIL:
6
