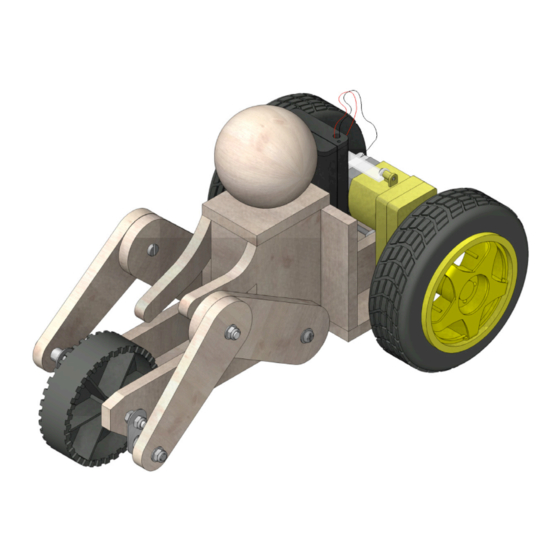

Liegefahrzeug mit Getriebemotor
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Sperrholz
Holzkugel
Gewindestange
Getriebemotor
Schweissdraht
Laufrad groß
Laufrad
Flachstab
Batteriehalter
Blechschraube
Reduzierstück
Distanzröllchen
Zylinderkopfschraube
Unterlegscheibe
Mutter
Stoppmutter
1
120.841
Hinweis
Stückzahl
1
1
1
1
1
2
1
2
1
4
1
4
4
10
4
6
Benötigtes Werkzeug:
Bleistift
Laubsäge oder
Feinsäge
Werkstattfeile
Schleifpapier
PUK-Säge
Kreuzschlitzsch-
reubendreher
Maße (mm)
200x200x5
ø40
ø3x100
ø2x100
ø70
ø51
Radaufhängung vorne
Befestigung Getiebe /Beine
4(2
Reduktion Hinterrad/Achse
ø5
Abstandshalter Beine
ø3x16
Verschraubung Beine
7/3,2
M3
M3
Lineal
Holzleim
Schrauben-
schlüssel
Bezeichnung
Grundplatte
Kopf
Vorderachse
Antrieb
Hinterachse
Hinterräder
Vorderrad
Stromquelle
Befestigung
Befestigung
Befestigung
Lötkolben und
Lot
ø2
Bohrer
Schlitzschrau-
bendreher
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
