Bauanleitung 121.869
Deko-Light
5

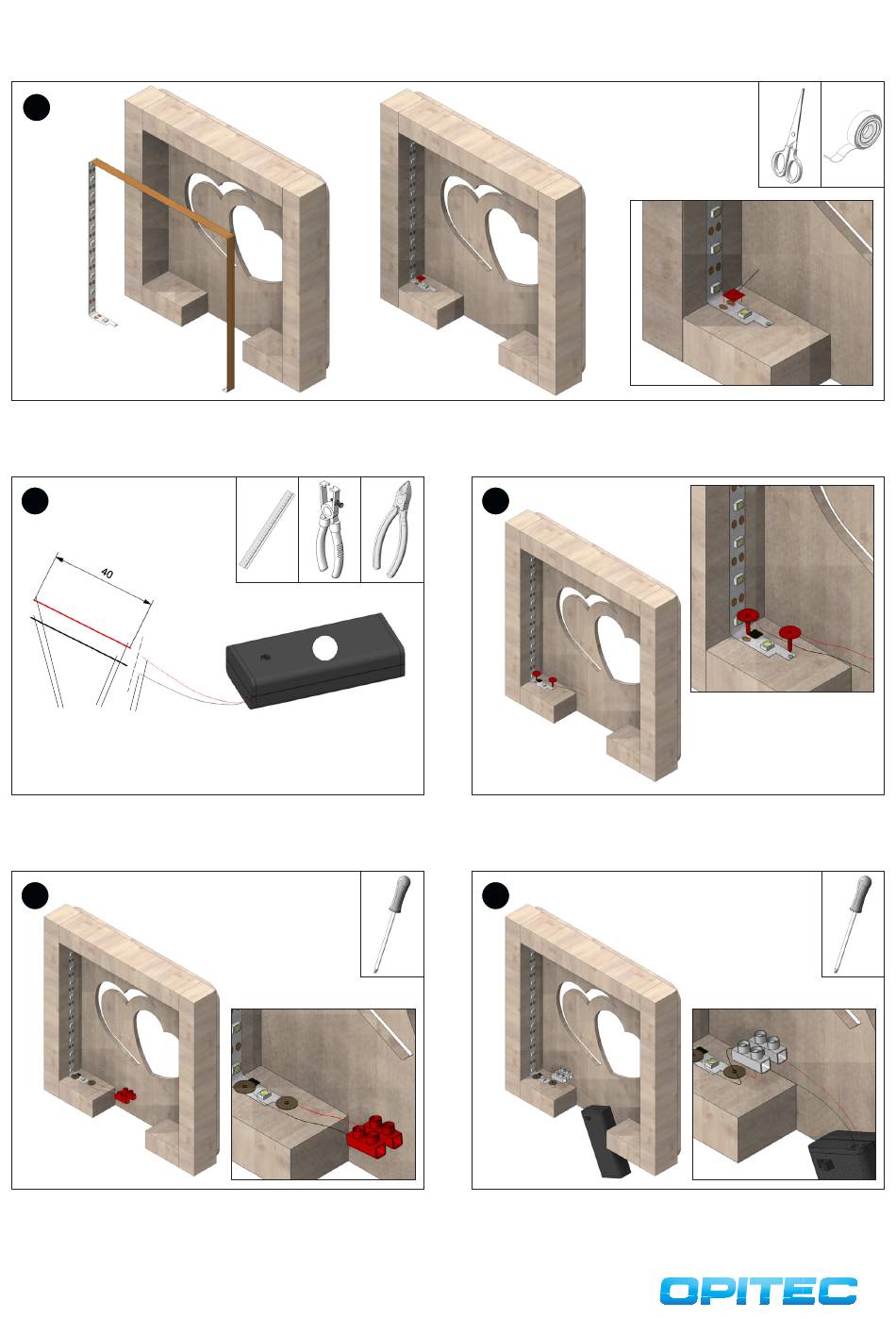

Die Lichtleiste wie abgebildet im Rahmen einkleben. Anschließend wie im Detail gezeigt den Pluspol der nächsten Anschlussreihe mit einem kleinen
Stück Klebeband abkleben.
6
hier abzwicken
hier abisolieren
Von beiden Kabeln des Batteriehalters (5) jeweils 40mm ablängen
und beidseitig abisolieren. Die gekürzten Kabel des Batteriehalters
ebenfalls abisolieren.
8
Anschließend beide Kabel wie abgebildet an der Lüsterklemmleiste
anschließen.
3
5
DETAIL:
DETAIL:
DETAIL:
7
Jeweils ein Kabelstück (40mm) um einen Reissnagel (7) wickeln. Den
Reissnagel mit dem schwarzen Kabel wie im Detail gezeigt am -Pol,
den Reissnagel mit dem roten Kabel am +Pol der Lichtleiste einstecken.
9
Nun die Kabel des Batteriehalters ebenso an der Lüsterklemmleiste
anschließen.
+Pol abkleben!
DETAIL:
